В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Honda Jade FR4/FR5 (2013-2020 годов выпуска). Камера устанавливается в штатное место — вместо одного из плафонов подсветки заднего номерного знака.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение в высоком качестве, однако имеет строгие ограничения по совместимости с некоторыми видами нештатных систем.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1280x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без замены ГУ — НЕСОВМЕСТИМО
Штатные магнитолы и OE-номера

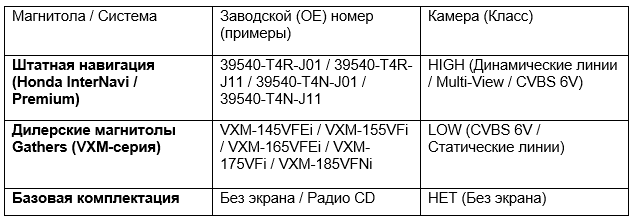

Комплектации Honda Jade (FR4/FR5) для внутреннего рынка Японии и Азии часто оснащались мультимедийными системами Gathers или заводской навигацией InterNavi. Ниже приведен расширенный список оригинальных партномеров (OE). Ни одна из этих систем напрямую не поддерживает цифровой сигнал AHD.
Для работы со штатными дисплеями данная камера не подойдет, так как оригинальные системы Honda (Gathers и InterNavi) понимают только аналоговый сигнал (CVBS) формата NTSC и выдают 6 Вольт на питание штатной камеры. Эта камера передает исключительно цифровой сигнал AHD 12В. Рекомендуется замена ГУ на современную Android-магнитолу.
📦 02. Какая камера была выбрана

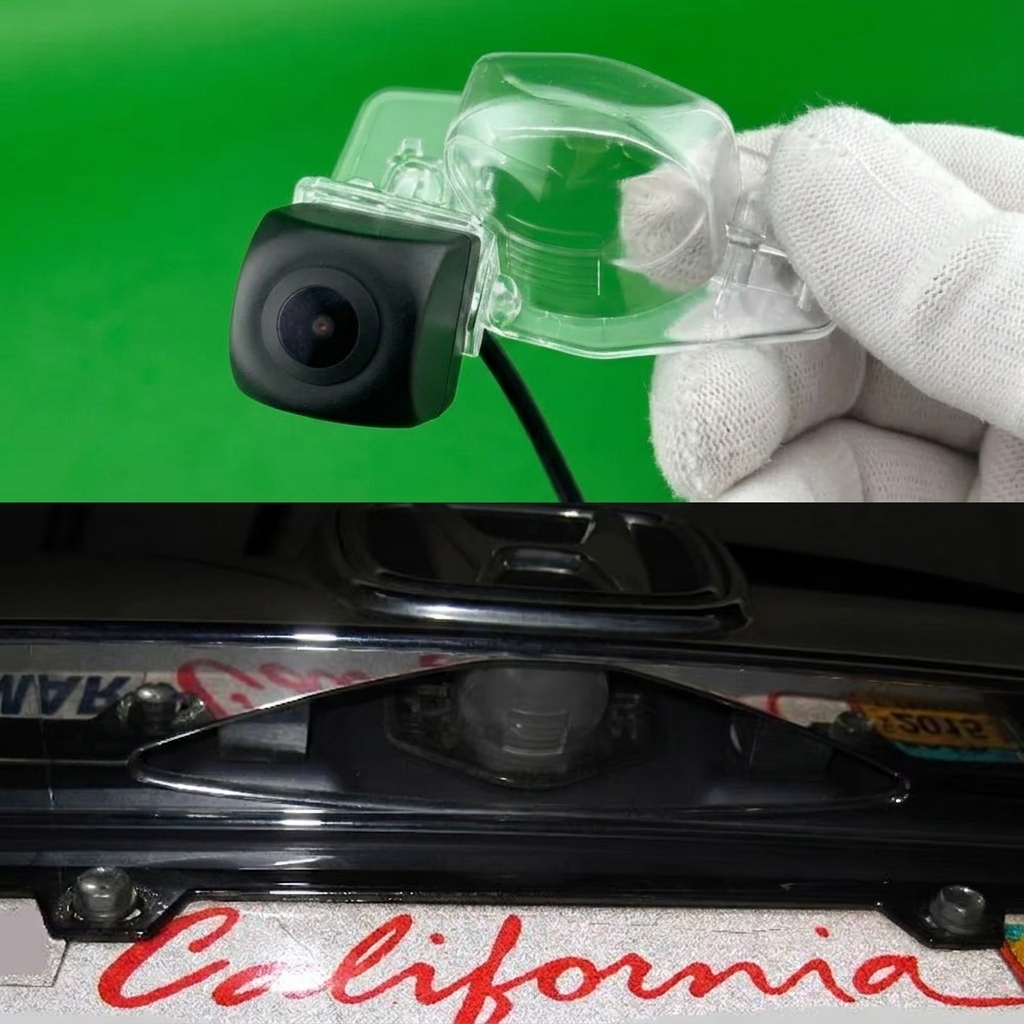

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: вместо одного из плафонов подсветки заднего номерного знака.
Камера заднего вида Honda Jade FR4/FR5 — Ozon
Камера заднего вида Honda Jade FR4/FR5 — WB
Камера заднего вида Honda Jade FR4/FR5 — Наш сайт
Технические характеристики:
- Разрешение: FULL HD 1280 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: вместо одного из плафонов подсветки заднего номерного знака
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Honda Jade.
- Шаг 2. Доступ к месту установки. Откройте дверь багажника и аккуратно снимите внутреннюю пластиковую обшивку, выкрутив крепежные винты в ручках и отщелкнув клипсы по периметру.
- Шаг 3. Установка камеры (4-pin). Извлеките один из штатных плафонов подсветки номерного знака (обычно левый). Установите на его место корпус камеры. Переставьте штатную лампочку освещения номера (или подключите встроенный LED-диод корпуса камеры) для сохранения подсветки. Соедините 4-pin коннектор камеры с основным кабелем.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола не поддерживает 1080p и ей нужен формат 720p.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между крышкой багажника и кузовом автомобиля, затем проложите его по порогам или под обшивкой потолка до головного устройства.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. На косе магнитолы найдите тюльпан с биркой CAM-IN и управляющий провод REVERSE.
- Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите питание камеры к проводке лампы заднего хода. Черный провод — к массе кузова, красный — к плюсовому проводу лампы. (Бортовая сеть Honda обычно выдает стабильные 12В без ШИМ, поэтому подключение напрямую безопасно, но для 100% защиты от наводок можно использовать фильтр питания).
- Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-коннектор видеокабеля во вход CAM-IN на вашей Android-магнитоле.
- Шаг 4. Подключить trigger. Красный отросток (trigger) на видеокабеле возле магнитолы соедините с проводом REVERSE из косы ГУ.
- Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) Android-магнитолы, выберите раздел «Настройки камеры заднего вида» и установите формат AHD 1080p 25fps (или 720p, если разрезан провод).
Схема подключения:
- Красный провод (+): К плюсу лампы заднего хода
- Черный провод (-): К массе автомобиля
- Желтый RCA (Тюльпан): В разъем CAM-IN / BACK CAMERA магнитолы
- Красный отросток кабеля (Trigger): К проводу REVERSE (Back) на магнитоле
❓ 05. Частые вопросы
- В: Камера не показывает изображение на штатной магнитоле Gathers, что делать?
О: Дилерские системы Gathers и штатная навигация InterNavi на Honda Jade не поддерживают цифровой сигнал AHD и подают 6 Вольт на штатную камеру. Данная камера работает только в формате AHD 720/1080 от 12В. Требуется современная Android-магнитола.
- В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как не переводится в аналоговый режим CVBS.
- В: Для чего нужен зеленый провод на шнуре камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не переводит камеру в аналоговый режим.
- В: Будут ли работать динамические линии разметки (как в штатной HIGH системе)?
О: Если вы установили Android-магнитолу, поддерживающую CAN-шину Honda (через адаптер CANbus), динамические линии могут генерироваться самой магнитолой на основе положения руля. Сама камера передает только видеосигнал и статичную разметку.
