Установка камеры заднего вида на Renault Lutecia (2005–2016)

28.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на компактный автомобиль Renault Lutecia (под этим именем на японском рынке продавалась знаменитая модель Renault Clio). Инструкция охватывает модели, выпускавшиеся с 2005 по 2016 год (третье и четвертое поколения). Камера монтируется в штатное место — вместо плафона подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузовных деталей. Мы разберем строгие требования данной камеры к аппаратной совместимости с Android-магнитолами, этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера работает ИСКЛЮЧИТЕЛЬНО в цифровом формате AHD. Она передает видеосигнал в высоком разрешении и предназначена только для современных Android-магнитол, поддерживающих стандарты AHD 720p или AHD 1080p.

⚠ Внимание: Камера НЕ имеет аналогового режима (CVBS). Из-за этого она абсолютно НЕ работает с зеркалами-видеорегистраторами, базовыми Android-магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC), брендовыми ресиверами (PIONEER, JVC, CLARION, ALPINE) и любыми заводскими экранами Renault.

С завода автомобили Renault Lutecia комплектовались различными системами, включая японские JDM-навигации (встроенные в панель). Поскольку оригинальные дисплеи Renault принимают только аналоговый сигнал (NTSC/PAL), подключить данную AHD-камеру к штатному экрану без замены самого головного устройства на Android невозможно.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги с поддержкой AHD) — работает в максимальном качестве
❌ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — подключение невозможно (магнитолы не поддерживают AHD высокого разрешения)
❌ Зеркала-видеорегистраторы и брендовые ГУ (Pioneer, JVC, Clarion, Alpine) — подключение невозможно (нет режима CVBS)
❌ Оригинальные мультимедийные системы (JDM навигации, R-Link) — подключение невозможно (требуется замена ГУ на Android)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно

Штатные магнитолы и OE-номера

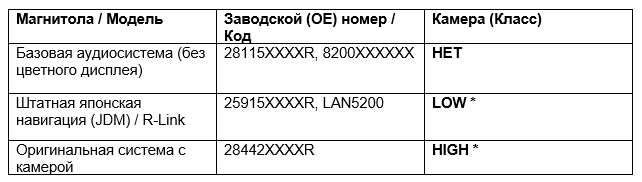

Ниже представлен перечень оригинальных аудиосистем для Renault Lutecia с указанием их совместимости именно с этой AHD-камерой:
• НЕТ — аудиосистема лишена цветного экрана или видеовхода.
• LOW — штатная система с цветным экраном (включая JDM-мониторы). Требует аналогового сигнала (CVBS).
• HIGH — топовая заводская система (если дооснащалась камерой).

Сноска: Индексы LOW * и HIGH * приведены для классификации штатных систем. Однако данная AHD-камера НЕ будет с ними работать. Для использования этой камеры необходимо заменить штатное головное устройство на современную Android-магнитолу с поддержкой AHD.

📦 02. Какая камера была выбрана

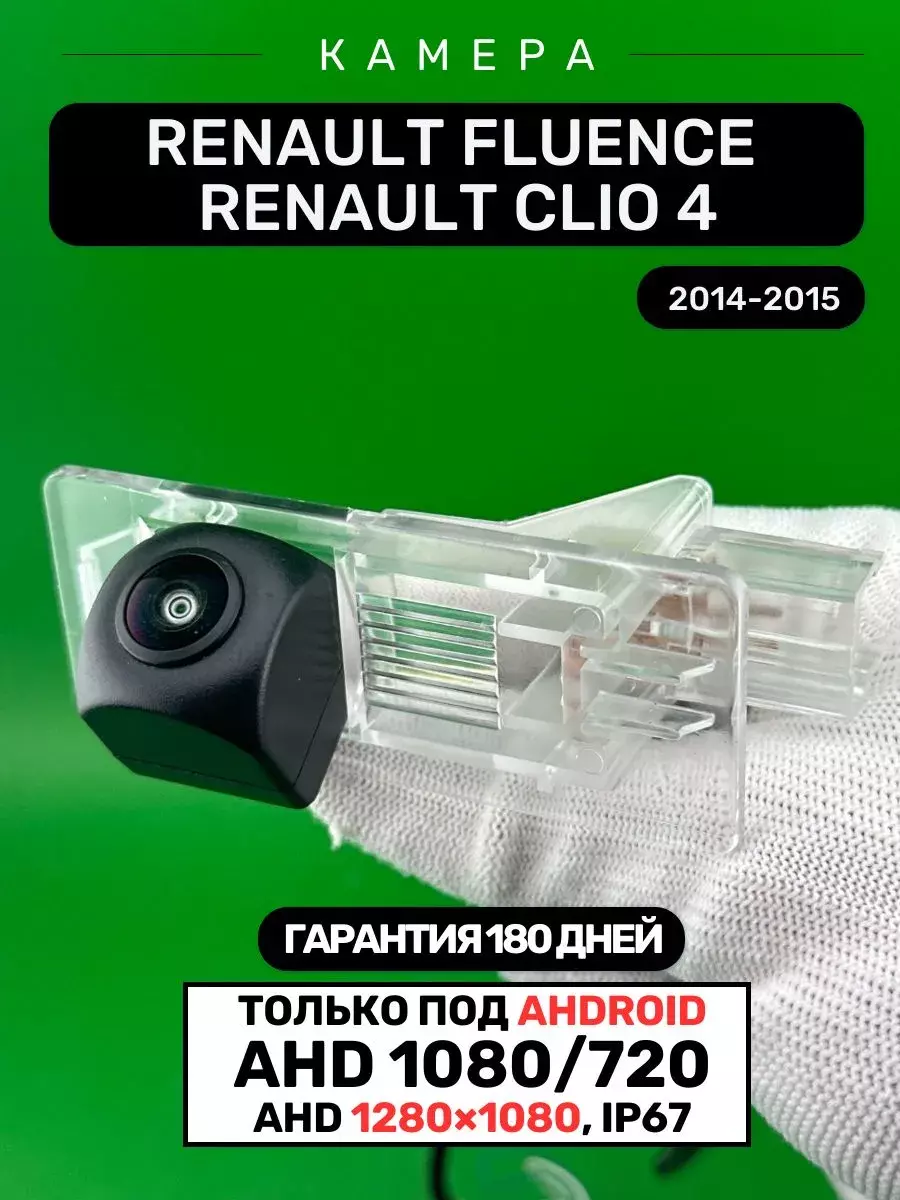

Для установки была выбрана специализированная AHD-камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Renault Lutecia. Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Renault Lutecia — Ozon
Камера заднего вида Renault Lutecia — WB
Камера заднего вида Renault Lutecia — Наш сайт

Технические характеристики:

• Совместимость по кузову: Renault Lutecia (2005–2016 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Формат видеосигнала: Исключительно цифровой AHD (1 режим: FULL HD 1280 x 1080 для Android)
• Назначение зеленого провода: переключение разрешения (формат AHD 720 или AHD 1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. На автомобилях Renault важно подождать несколько минут после выключения зажигания перед снятием клеммы, чтобы блоки BCM перешли в спящий режим. Подготовьте пластиковые съемники для обшивки.

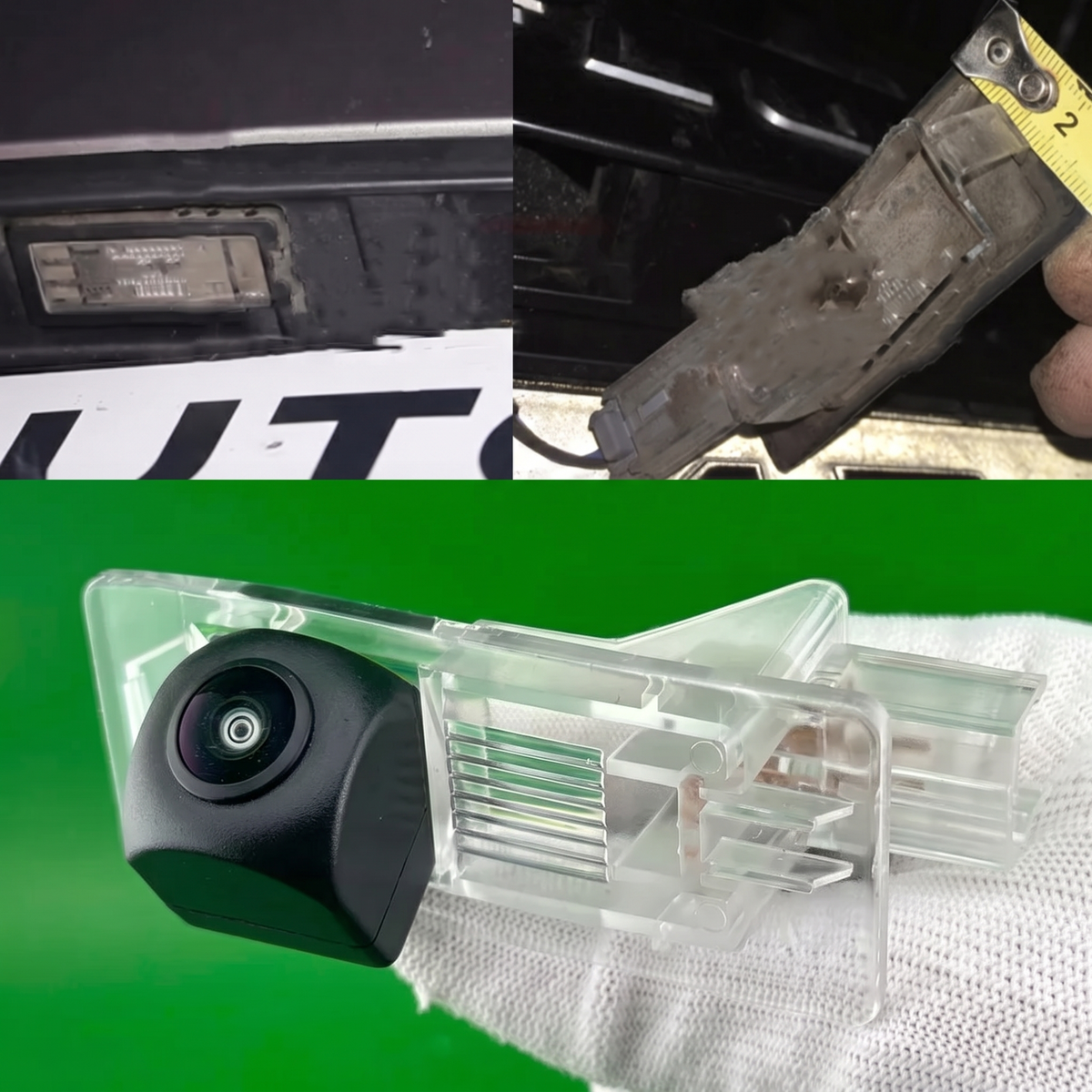

Шаг 2. Доступ к месту установки. Отсоедините разъем питания от штатного плафона подсветки номера (в зависимости от поколения, он может находиться в бампере или на крышке багажника). Отожмите фиксирующие элементы плафона и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не повредить лакокрасочное покрытие.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Выбор разрешения (Зеленый провод). Зеленый провод на данной камере отвечает за переключение между разрешениями AHD 720p и AHD 1080p. Убедитесь, какое именно разрешение поддерживает ваша Android-магнитола. При необходимости разрежьте или оставьте целой зеленую петлю согласно инструкции к магнитоле. Заизолируйте срезы.

💡 Совет: до окончательной сборки временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы.

Шаг 5. Прокладка видеокабеля. Заведите сигнальный кабель внутрь полости кузова или бампера через штатную резиновую гофру/заглушку в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле (Только для Android-устройств)

Шаг 1. Найти видеовход и провод REV. Извлеките Android-монитор. Найдите желтый RCA-разъем (обычно подписан как CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Бортовая сеть автомобилей Renault часто имеет импульсный опрос ламп (ШИМ). Крайне рекомендуется подключать питание камеры через выпрямитель (фильтр помех) или через 4-контактное автомобильное реле, иначе на заведенном двигателе камера может отключаться.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы (если используется CAN-адаптер для Renault, этот шаг у магнитолы можно пропустить).

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки Android. В настройках заводского меню или настройках заднего хода выберите формат видеосигнала AHD 720p или AHD 1080p (в зависимости от состояния зеленого провода).

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех/реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Данная камера несовместима со штатными мультимедийными системами Renault. Подключение к ним напрямую через RCA невозможно.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет, не будет. Данная камера работает исключительно в формате AHD. Магнитолы младших серий Teyes не имеют аппаратной поддержки AHD высокого разрешения и не смогут вывести картинку.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, не подойдет. Брендовые ресиверы (PIONEER, JVC, CLARION, ALPINE) и зеркала-видеорегистраторы работают со старым стандартом CVBS. В этой камере нет аналогового режима.

В: Можно ли подключить эту камеру к штатному монитору Renault?
О: Нет. Оригинальные дисплеи Renault способны принимать только аналоговый сигнал (CVBS). Для использования этой камеры вам необходимо заменить заводскую магнитолу на современную Android-систему с поддержкой AHD.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение между цифровыми разрешениями AHD 720p и AHD 1080p. Разрезав или соединив этот провод (согласно инструкции), вы можете адаптировать сигнал под возможности вашей Android-магнитолы.
