Установка камеры заднего вида на Renault Twingo II / III (2007–2017)

28.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на компактные городские хэтчбеки Renault Twingo II и III поколений, выпускавшиеся в период с 2007 по 2017 год. Камера монтируется в штатное место — вместо плафона подсветки номерного знака на крышке багажника. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузовных деталей. Мы разберем строгие требования данной камеры к аппаратной совместимости с Android-магнитолами, этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера работает ИСКЛЮЧИТЕЛЬНО в цифровом формате AHD. Она передает видеосигнал в высоком разрешении и предназначена только для современных Android-магнитол, поддерживающих стандарты AHD 720p или AHD 1080p.

⚠ Внимание: Камера НЕ имеет аналогового режима (CVBS). Из-за этого она абсолютно НЕ работает с зеркалами-видеорегистраторами, базовыми Android-магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC), брендовыми ресиверами (PIONEER, JVC, CLARION, ALPINE) и любыми заводскими экранами Renault.

С завода автомобили Renault Twingo комплектовались базовыми аудиосистемами или фирменными медиасистемами (R-Link / R&GO). Поскольку оригинальные дисплеи Renault принимают только аналоговый сигнал (NTSC/PAL), подключить данную AHD-камеру к штатному экрану без замены самого головного устройства на Android невозможно.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги с поддержкой AHD) — работает в максимальном качестве
❌ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — подключение невозможно (магнитолы не поддерживают AHD высокого разрешения)
❌ Зеркала-видеорегистраторы и брендовые ГУ (Pioneer, JVC, Clarion, Alpine) — подключение невозможно (нет режима CVBS)
❌ Оригинальные мультимедийные системы Renault (R-Link / R&GO) — подключение невозможно (требуется замена ГУ на Android)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно

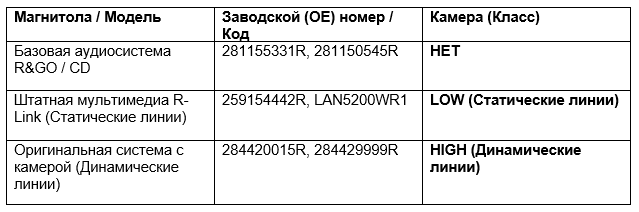

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Renault Twingo II / III с указанием их совместимости именно с этой AHD-камерой. Класс LOW обозначает поддержку систем со статической разметкой (статические парковочные линии), а класс HIGH — поддержку систем с динамическими парковочными линиями (траектория движется вслед за поворотом руля):
• НЕТ — аудиосистема лишена цветного экрана или видеовхода.
• LOW — штатная система с цветным экраном (R-Link), выводящая статические парковочные линии. Требует аналогового сигнала (CVBS).
• HIGH — топовая заводская система с поддержкой динамических парковочных линий (если дооснащалась оригинальной камерой).

Сноска: Классы LOW и HIGH описывают тип парковочной разметки (статические и динамические линии соответственно). Однако данная AHD-камера НЕ будет напрямую работать со штатными дисплеями Renault. Для ее использования необходимо заменить штатное головное устройство на современную Android-магнитолу с поддержкой AHD.

📦 02. Какая камера была выбрана

Для установки была выбрана специализированная AHD-камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Renault Twingo II / III (2007–2017). Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Renault Twingo — Ozon
Камера заднего вида Renault Twingo — WB
Камера заднего вида Renault Twingo — Наш сайт

Технические характеристики:

• Совместимость по кузову: Renault Twingo II и III (2007–2017 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Формат видеосигнала: Исключительно цифровой AHD (1 режим: FULL HD 1280 x 1080 для Android)
• Назначение зеленого провода: переключение разрешения (формат AHD 720 или AHD 1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. На европейских автомобилях Renault важно выждать несколько минут после выключения зажигания перед снятием клеммы, чтобы блоки BCM/UCH перешли в спящий режим. Подготовьте пластиковые съемники для обшивки.

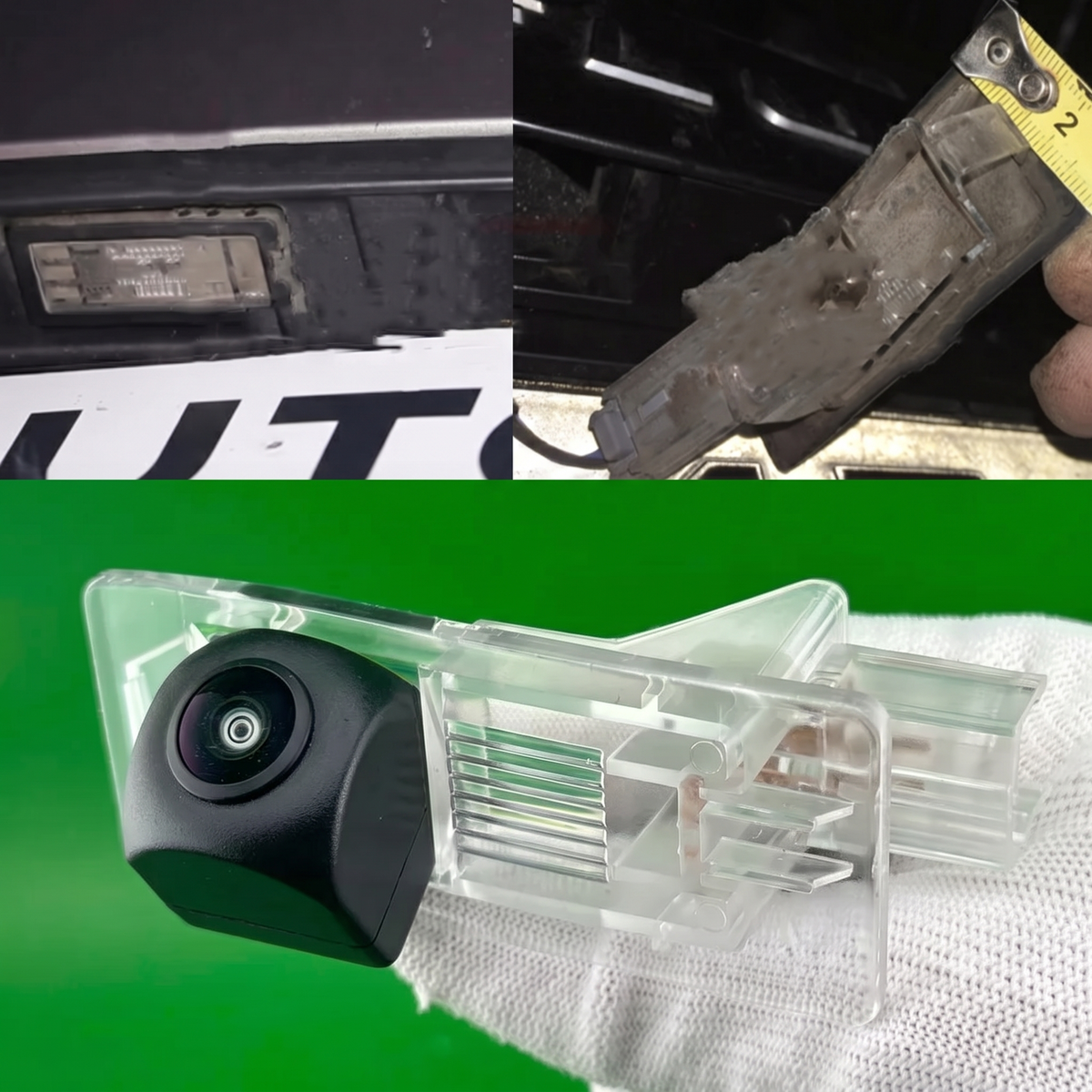

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно демонтируйте внутреннюю обшивку двери багажника, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не повредить лакокрасочное покрытие.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Выбор разрешения (Зеленый провод). Зеленый провод на данной камере отвечает за переключение между разрешениями AHD 720p и AHD 1080p. Убедитесь, какое именно разрешение поддерживает ваша Android-магнитола. При необходимости разрежьте или оставьте целой зеленую петлю согласно инструкции к магнитоле. Заизолируйте срезы.

💡 Совет: до окончательной сборки обшивки временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы.

Шаг 5. Прокладка видеокабеля. Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой багажника и кузовом) в салон компактного автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле (Только для Android-устройств)

Шаг 1. Найти видеовход и провод REV. Извлеките Android-монитор. Найдите желтый RCA-разъем (обычно подписан как CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Бортовая сеть автомобилей Renault имеет импульсный опрос ламп (ШИМ). Крайне рекомендуется подключать питание камеры через выпрямитель (фильтр помех) или через 4-контактное автомобильное реле от постоянного плюса, иначе на заведенном двигателе камера может отключаться.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы (если используется CAN-адаптер для Renault, этот шаг у магнитолы можно пропустить).

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки Android. В настройках заводского меню или настройках заднего хода выберите формат видеосигнала AHD 720p или AHD 1080p (в зависимости от состояния зеленого провода).

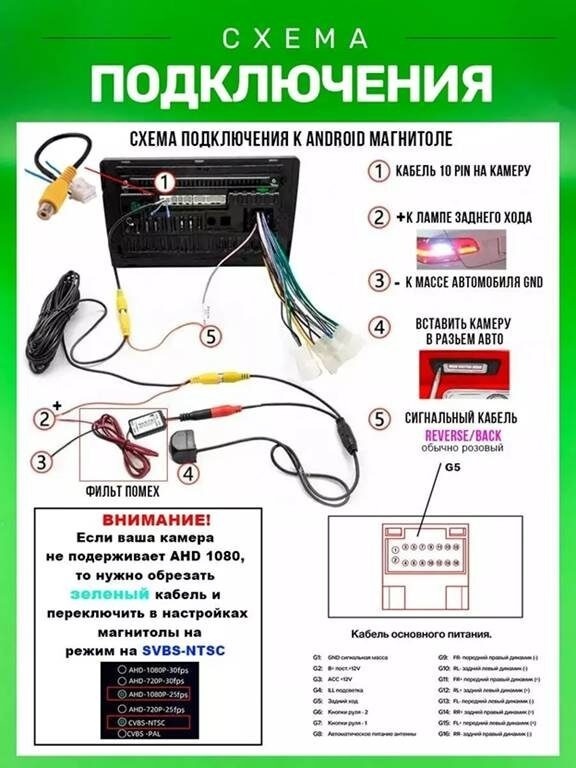

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех/реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Данная камера несовместима со штатными мультимедийными системами Renault Twingo. Подключение к ним напрямую через RCA невозможно.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет, не будет. Данная камера работает исключительно в формате AHD. Магнитолы младших серий Teyes не имеют аппаратной поддержки AHD высокого разрешения и не смогут вывести картинку.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, не подойдет. Брендовые ресиверы (PIONEER, JVC, CLARION, ALPINE) и зеркала-видеорегистраторы работают со старым стандартом CVBS. В этой камере нет аналогового режима.

В: Можно ли подключить эту камеру к штатному монитору Renault Twingo?
О: Нет. Оригинальные дисплеи Renault способны принимать только аналоговый сигнал (CVBS). Для использования этой камеры вам необходимо заменить заводскую магнитолу на современную Android-систему с поддержкой AHD.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение между цифровыми разрешениями AHD 720p и AHD 1080p. Разрезав или соединив этот провод (согласно инструкции), вы можете адаптировать сигнал под возможности вашей Android-магнитолы.
