Установка камеры заднего вида на Renault Fluence (2012–2019)

28.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на популярный седан Renault Fluence, выпускавшийся в период с 2012 по 2019 год (включая рестайлинговые модели). Камера монтируется в штатное место — вместо плафона подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем строгие требования данной камеры к аппаратной совместимости с Android-магнитолами, этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера работает ИСКЛЮЧИТЕЛЬНО в цифровом формате AHD. Она передает видеосигнал в высоком разрешении и предназначена только для современных Android-магнитол, поддерживающих стандарты AHD 720p или AHD 1080p.

⚠ Внимание: Камера НЕ имеет аналогового режима (CVBS). Из-за этого она абсолютно НЕ работает с зеркалами-видеорегистраторами, базовыми Android-магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC), брендовыми ресиверами (PIONEER, JVC, CLARION, ALPINE) и любыми заводскими экранами Renault.

С завода автомобили Renault Fluence комплектовались простыми аудиосистемами (R-Plug&Radio) или мультимедийными комплексами R-Link с навигацией TomTom. Поскольку оригинальные дисплеи Renault принимают только аналоговый сигнал (NTSC/PAL), подключить данную AHD-камеру к штатному экрану без замены самого головного устройства на Android невозможно.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги с поддержкой AHD) — работает в максимальном качестве
❌ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — подключение невозможно (магнитолы не поддерживают AHD 1080)
❌ Зеркала-видеорегистраторы и брендовые ГУ (Pioneer, JVC, Clarion, Alpine) — подключение невозможно (нет режима CVBS)
❌ Оригинальные мультимедийные системы Renault R-Link — подключение невозможно (требуется замена ГУ на Android)
❌ Базовая заводская аудиосистема без экрана — подключение невозможно

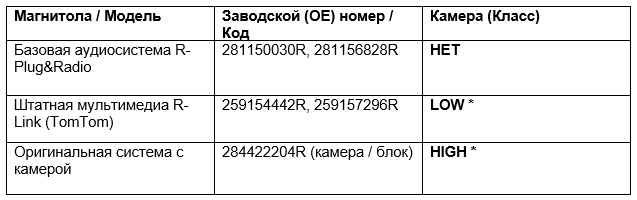

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Renault Fluence с указанием их совместимости именно с этой AHD-камерой:
• НЕТ — аудиосистема лишена цветного экрана или видеовхода.
• LOW — штатная система с цветным экраном. Требует аналогового сигнала (CVBS).
• HIGH — топовая заводская система с оригинальным блоком камеры.

Сноска: Индексы LOW * и HIGH * приведены для классификации штатных систем. Однако данная AHD-камера НЕ будет с ними работать. Для использования этой камеры необходимо заменить штатное головное устройство на современную Android-магнитолу с поддержкой AHD.

📦 02. Какая камера была выбрана

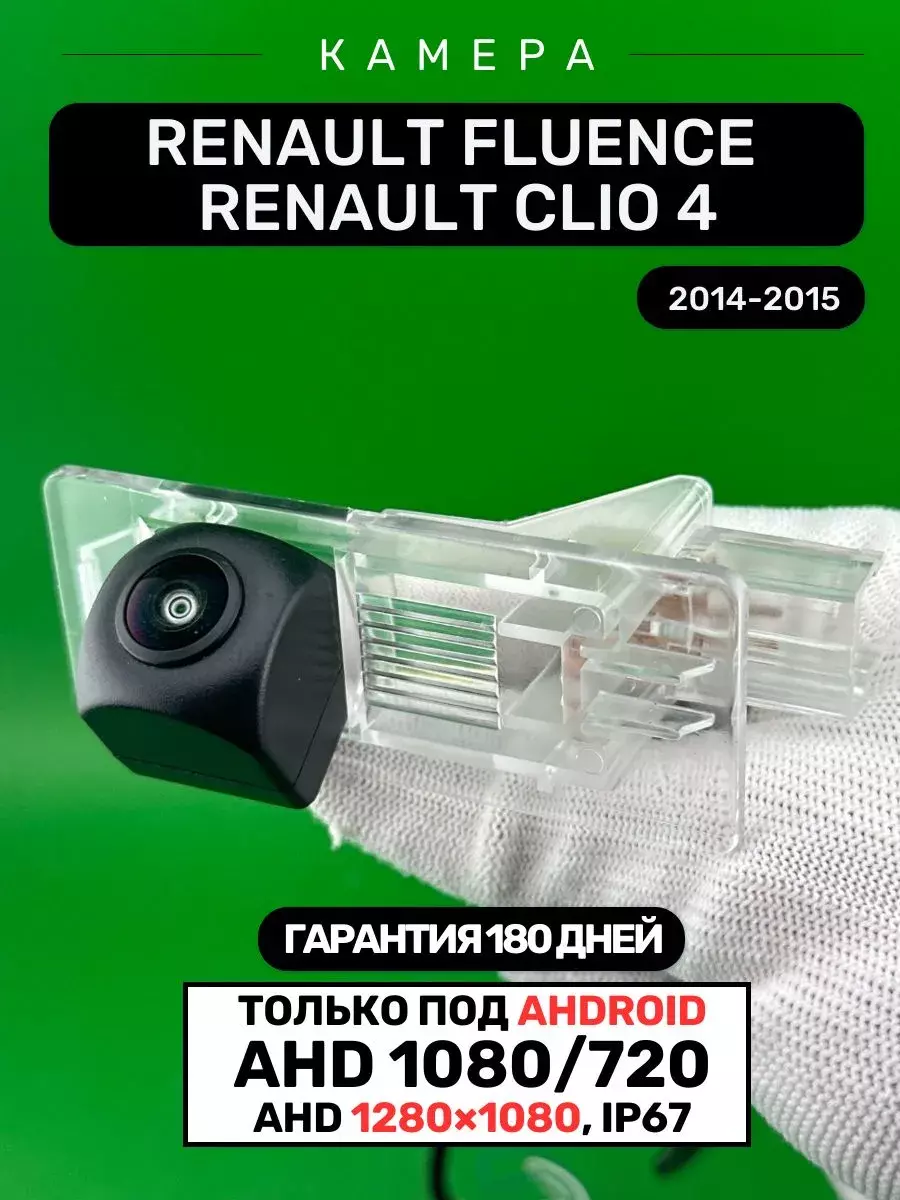

Для установки была выбрана специализированная AHD-камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Renault Fluence. Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Renault Fluence — Ozon
Камера заднего вида Renault Fluence — WB
Камера заднего вида Renault Fluence — Наш сайт

Технические характеристики:

• Совместимость по кузову: Renault Fluence (2012–2019 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Формат видеосигнала: Исключительно цифровой AHD (1 режим: FULL HD 1280 x 1080 для Android)
• Назначение зеленого провода: переключение разрешения (формат AHD 720 или AHD 1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки, ключи и отвертки.

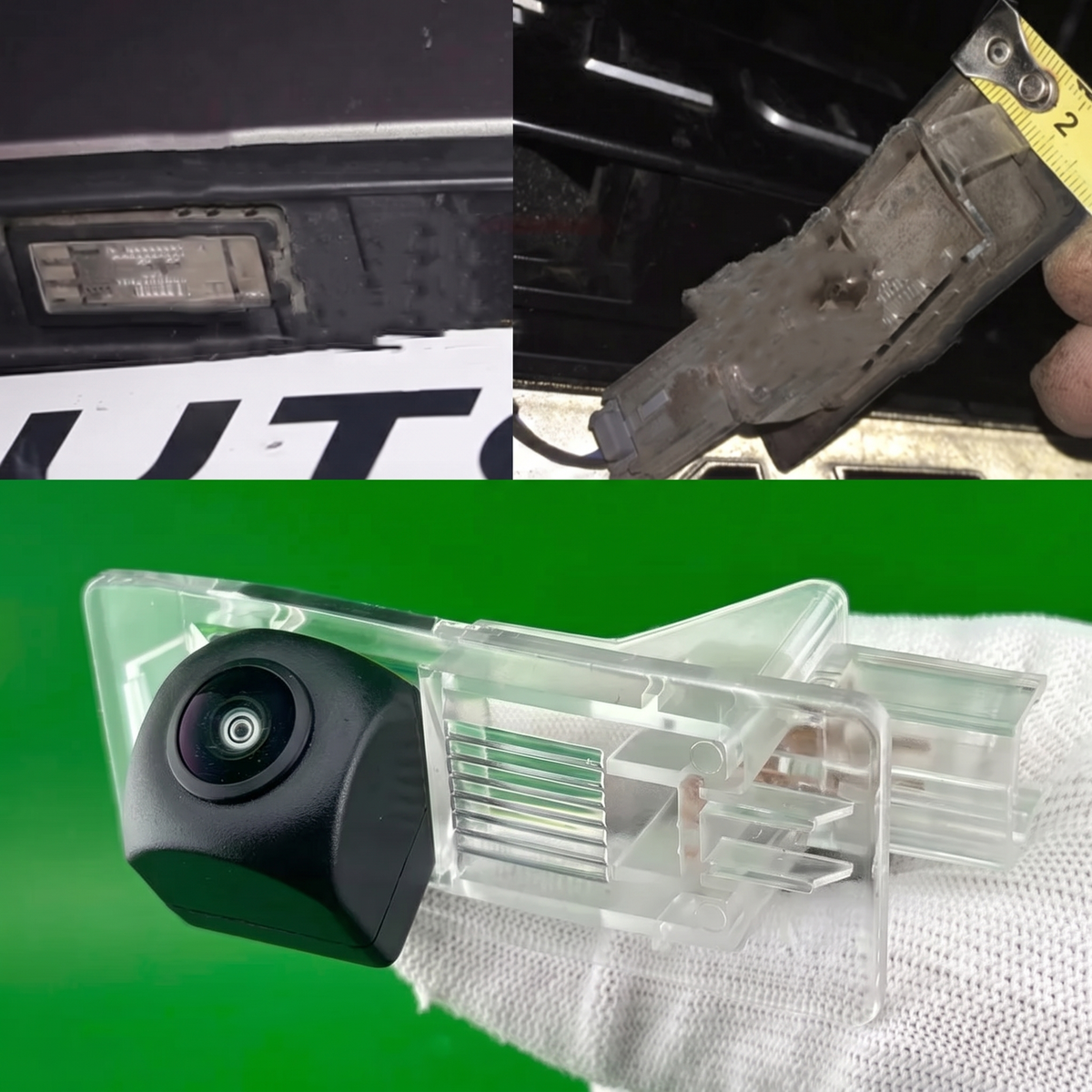

Шаг 2. Доступ к месту установки. Откройте крышку багажника. Аккуратно демонтируйте внутреннюю ворсовую обшивку, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени и дорожной грязи могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не повредить ЛКП.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Выбор разрешения (Зеленый провод). Зеленый провод на данной камере отвечает за переключение между разрешениями AHD 720p и AHD 1080p. Убедитесь, какое именно разрешение поддерживает ваша Android-магнитола. При необходимости разрежьте или оставьте целой зеленую петлю согласно инструкции к магнитоле. Заизолируйте срезы.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы.

Шаг 5. Прокладка видеокабеля. Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой багажника и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле (Только для Android-устройств)

Шаг 1. Найти видеовход и провод REV. Извлеките Android-монитор. Найдите желтый RCA-разъем (обычно подписан как CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (розовый или коричневый, помеченный как BACK, REVERSE или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Бортовая сеть автомобилей Renault часто имеет импульсный опрос ламп (ШИМ). Крайне рекомендуется подключать питание камеры через выпрямитель (фильтр помех) или через 4-контактное автомобильное реле, иначе на заведенном двигателе камера может отключаться.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы (если используется CAN-адаптер для Renault, этот шаг у магнитолы можно пропустить).

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки Android. В настройках заводского меню или настройках заднего хода выберите формат видеосигнала AHD 720p или AHD 1080p (в зависимости от состояния зеленого провода).

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (рекомендуется через фильтр помех/реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Данная камера несовместима со штатными мультимедийными системами R-Link. Подключение к ним напрямую через RCA невозможно.

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет, не будет. Данная камера работает исключительно в формате AHD. Магнитолы младших серий Teyes не имеют аппаратной поддержки AHD высокого разрешения и не смогут вывести картинку.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, не подойдет. Брендовые ресиверы (PIONEER, JVC, CLARION, ALPINE) и зеркала-видеорегистраторы работают со старым стандартом CVBS. В этой камере нет аналогового режима.

В: Можно ли подключить эту камеру к штатному монитору Renault (R-Link)?
О: Нет. Оригинальные дисплеи Renault способны принимать только аналоговый сигнал (CVBS). Для использования этой камеры вам необходимо заменить заводскую магнитолу на современную Android-систему с поддержкой AHD.

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение между цифровыми разрешениями AHD 720p и AHD 1080p. Разрезав или соединив этот провод (согласно инструкции), вы можете адаптировать сигнал под возможности вашей Android-магнитолы.
