Установка камеры заднего вида на Renault Modus 2008-2012

28.07.2026

В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Renault Modus (2008-2012). Камера устанавливается вместо штатного плафона подсветки номерного знака.

📋 01. Какая магнитола стоит у вас

Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение в высоком качестве, однако имеет строгие ограничения по совместимости с некоторыми видами нештатных систем.

⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.

Совместимость камеры:

✅ Android-магнитолы с поддержкой AHD 1280x1080 / 720p
❌ TEYES CC2L, X1 (Wi-Fi), MAX CC
❌ Зеркала заднего вида с монитором
❌ Магнитолы Pioneer, JVC, Clarion, Alpine

Штатные магнитолы и OE-номера

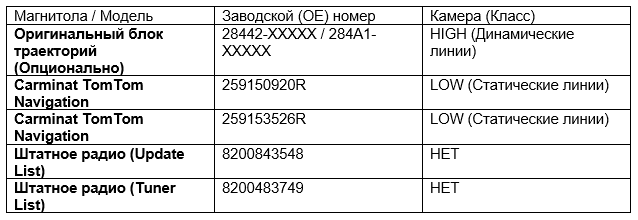

Комплектации Renault Modus оснащались различными мультимедийными системами. НЕТ (без экрана) — базовые радиоприемники Tuner List и Update List. LOW (Статические линии) — навигационные системы Carminat TomTom, которые могут выводить изображение, но рисуют только статические линии. HIGH (Динамические линии) — топовые штатные системы с отдельным блоком траекторий.

Для работы со штатными дисплеями (Carminat TomTom) данная камера не подойдет, так как оригинальные системы работают только с аналоговым сигналом, а камера передает цифровой AHD сигнал. Рекомендуется замена ГУ на современную Android-магнитолу.

📦 02. Какая камера была выбрана

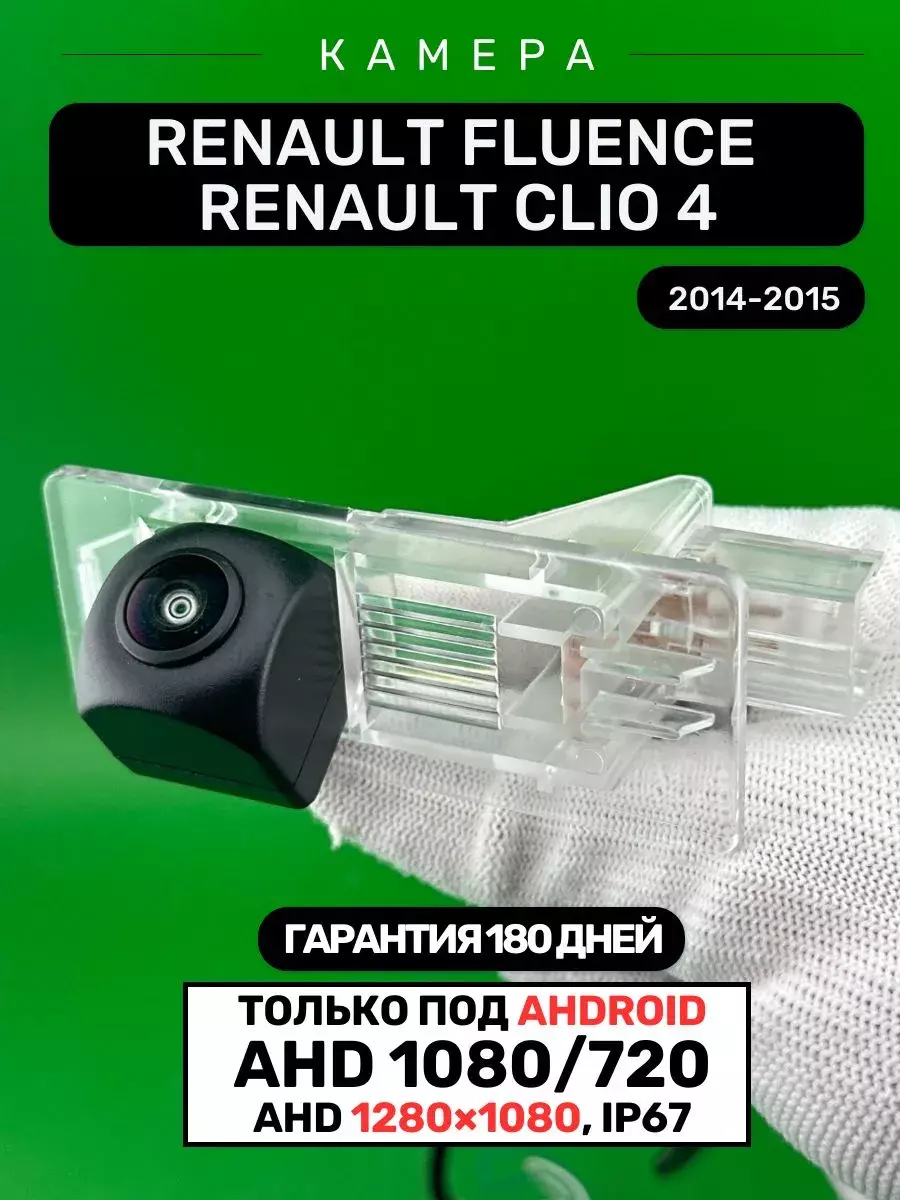

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: вместо штатного плафона подсветки номерного знака.

Камера заднего вида Renault Modus — Ozon
Камера заднего вида Renault Modus — WB
Камера заднего вида Renault Modus — Наш сайт

Технические характеристики:

Разрешение: FULL HD 1280 x 1080 для Android
Тип камеры (линии): Low — статические парковочные линии
Питание камеры: 12 В
IP-защита: IP67
Место установки: вместо штатного плафона подсветки номерного знака
Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080

🛠 03. Установка

Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Renault Modus.

Шаг 2. Доступ к месту установки. Снимите пластиковую обшивку багажной двери, аккуратно отщелкнув клипсы крепления.
⚠ Внимание: Пластиковые клипсы обшивки Renault хрупкие, особенно при низких температурах. Используйте специальный съемник и избегайте резких рывков.

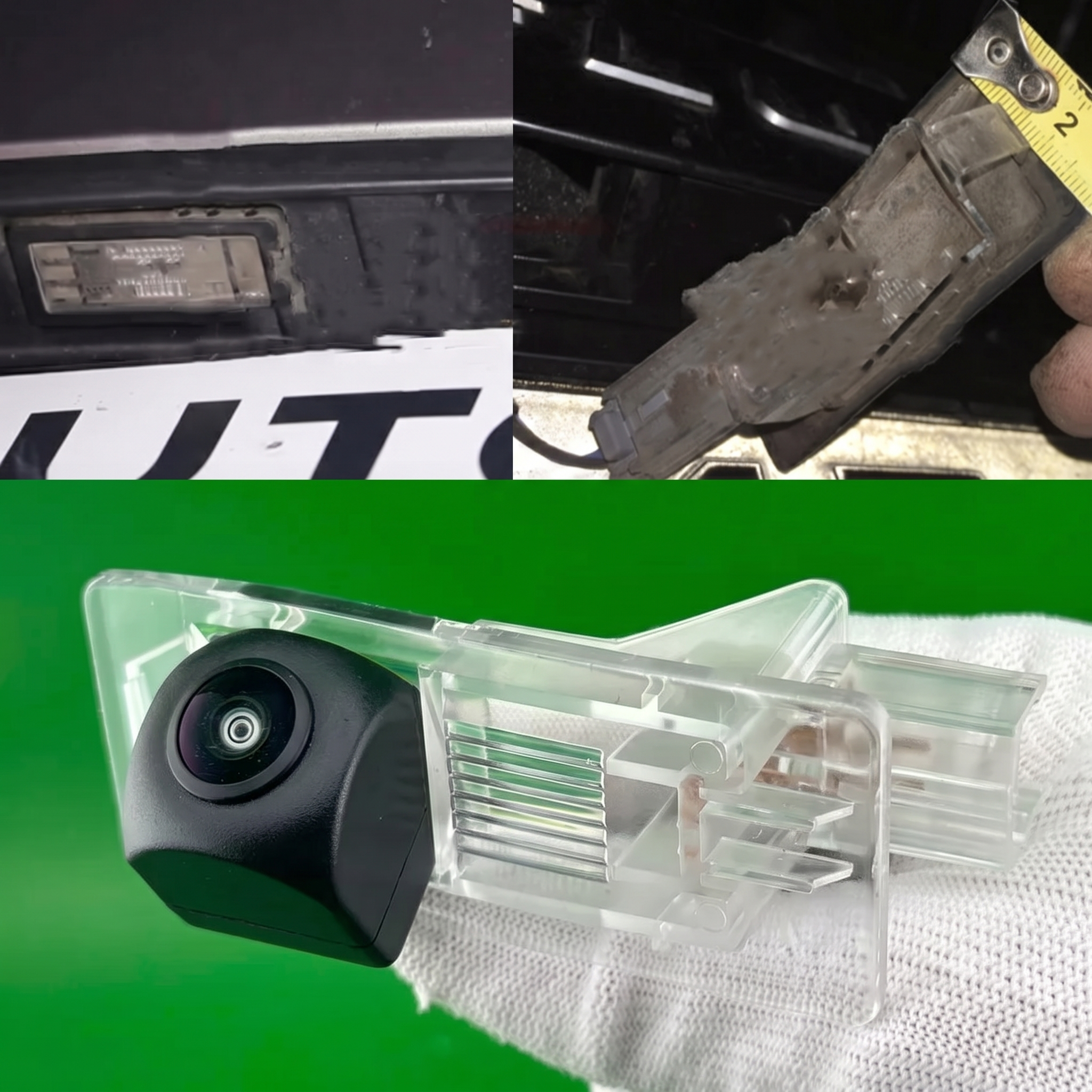

Шаг 3. Установка камеры (4-pin). Демонтируйте штатный плафон подсветки номерного знака. Установите на его место корпус камеры. Переставьте лампочку подсветки, чтобы сохранить освещение номера. Соедините 4-pin коннектор камеры с основным кабелем.

Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола не поддерживает 1080p и ей нужен формат 720p.

Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между крышкой багажника и кузовом автомобиля, затем проложите его по порогам до головного устройства.

🔌 04. Подключение к магнитоле (Только для Android-устройств)

Шаг 1. Найти видеовход и провод REV. На косе магнитолы найдите тюльпан с биркой CAM-IN и управляющий провод REVERSE.

Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите питание камеры к проводке лампы заднего хода. Черный провод — к массе кузова, красный — к плюсовому проводу лампы.
💡 Бортовая сеть данного автомобиля использует импульсный опрос ламп (ШИМ). Крайне рекомендуется подключать питание камеры через выпрямитель (фильтр помех) или через 4-контактное автомобильное реле от постоянного плюса, иначе на заведенном двигателе камера может отключаться или рябить.

Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-коннектор видеокабеля во вход CAM-IN на вашей Android-магнитоле.

Шаг 4. Подключить trigger. Красный отросток (trigger) на видеокабеле возле магнитолы соедините с проводом REVERSE из косы ГУ.

Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) Android-магнитолы, выберите раздел «Настройки камеры заднего вида» и установите формат AHD 1080p 25fps (или 720p, если разрезан провод).

Схема подключения:

• Красный провод (+): К плюсу лампы заднего хода (через реле/фильтр)
• Черный провод (-): К массе автомобиля
• Желтый RCA (Тюльпан): В разъем CAM-IN / BACK CAMERA магнитолы
• Красный отросток кабеля (Trigger): К проводу REVERSE (Back) на магнитоле

❓ 05. Частые вопросы

В: Камера не показывает изображение на штатной магнитоле Carminat TomTom, что делать?
О: Штатная мультимедиа не поддерживает формат AHD напрямую. Камера работает только в цифровом формате (AHD 720/1080). Требуется Android-магнитола.

В: На заглушенном моторе всё работает, а когда завожу — изображение пропадает или рябит. Почему?
О: На Renault Modus работает система импульсной проверки ламп (ШИМ). Установите фильтр питания (выпрямитель) или 4-контактное реле.

В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как не переводится в аналоговый режим CVBS.

В: Для чего нужен зеленый провод на шнуре камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не переводит камеру в аналоговый режим.
