В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Honda Civic 4D (восьмое поколение, кузов FD) (2006–2011 годов выпуска). Камера устанавливается в штатное место — в плафон подсветки государственного регистрационного знака (номера) автомобиля.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение высокой четкости Full HD, однако имеет строгие технические ограничения по совместимости с аналоговыми и базовыми мультимедийными системами.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1920x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без замены ГУ — НЕСОВМЕСТИМО
Штатные магнитолы и OE-номера

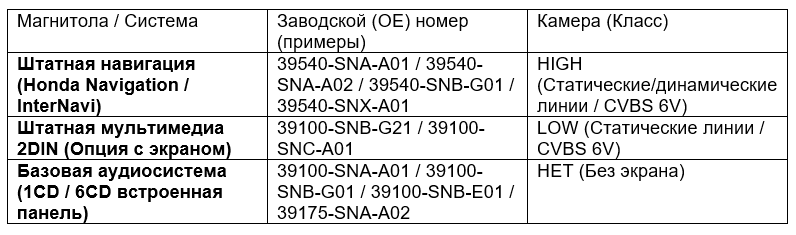

Комплектации Honda Civic 4D (FD1/FD2) оснащались оригинальными аудиосистемами с характерной двухъярусной панелью либо заводской навигацией Honda Navigation System. Ниже приведен расширенный список оригинальных партномеров (OE). Ни одна из штатных систем не поддерживает прямой цифровой сигнал AHD.
Для работы со штатными экранами Honda данная камера не подойдет, так как оригинальные системы (включая класс HIGH с навигацией) работают исключительно с аналоговым видеосигналом (CVBS NTSC) и выдают 6 Вольт на питание штатной камеры, а эта камера требует 12В питания и выдает цифровой сигнал AHD высокой четкости. Оптимальным решением является замена магнитолы на современную Android-систему через специальную переходную рамку под Civic 4D.
📦 02. Какая камера была выбрана

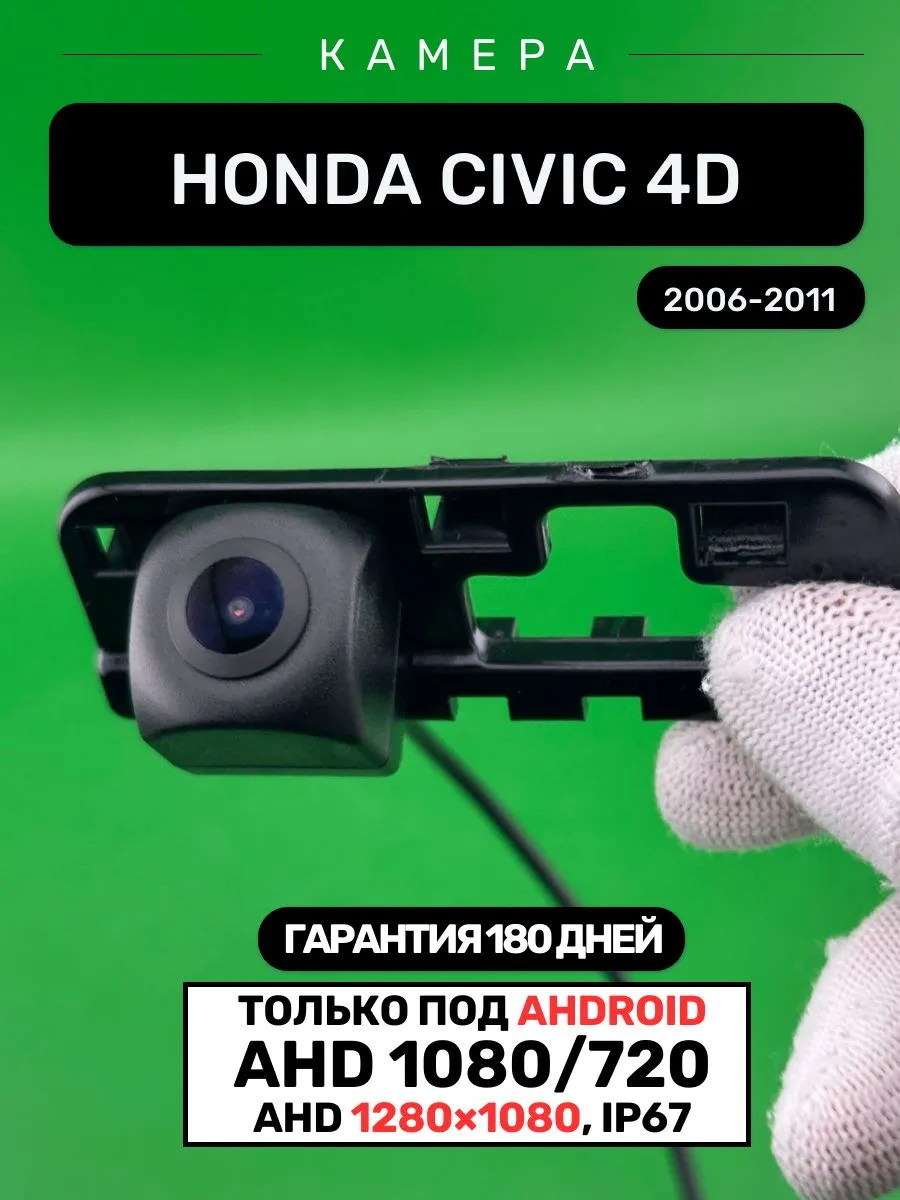

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля.
Камера заднего вида Honda Civic 4D — Ozon
Камера заднего вида Honda Civic 4D — WB
Технические характеристики:
- Разрешение: FULL HD 1920 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки крышки багажника Honda Civic 4D.
- Шаг 2. Доступ к месту установки. Откройте багажник седана и аккуратно снимите внутреннюю ворсовую обшивку крышки багажника, вытащив пистоны-клипсы по периметру.

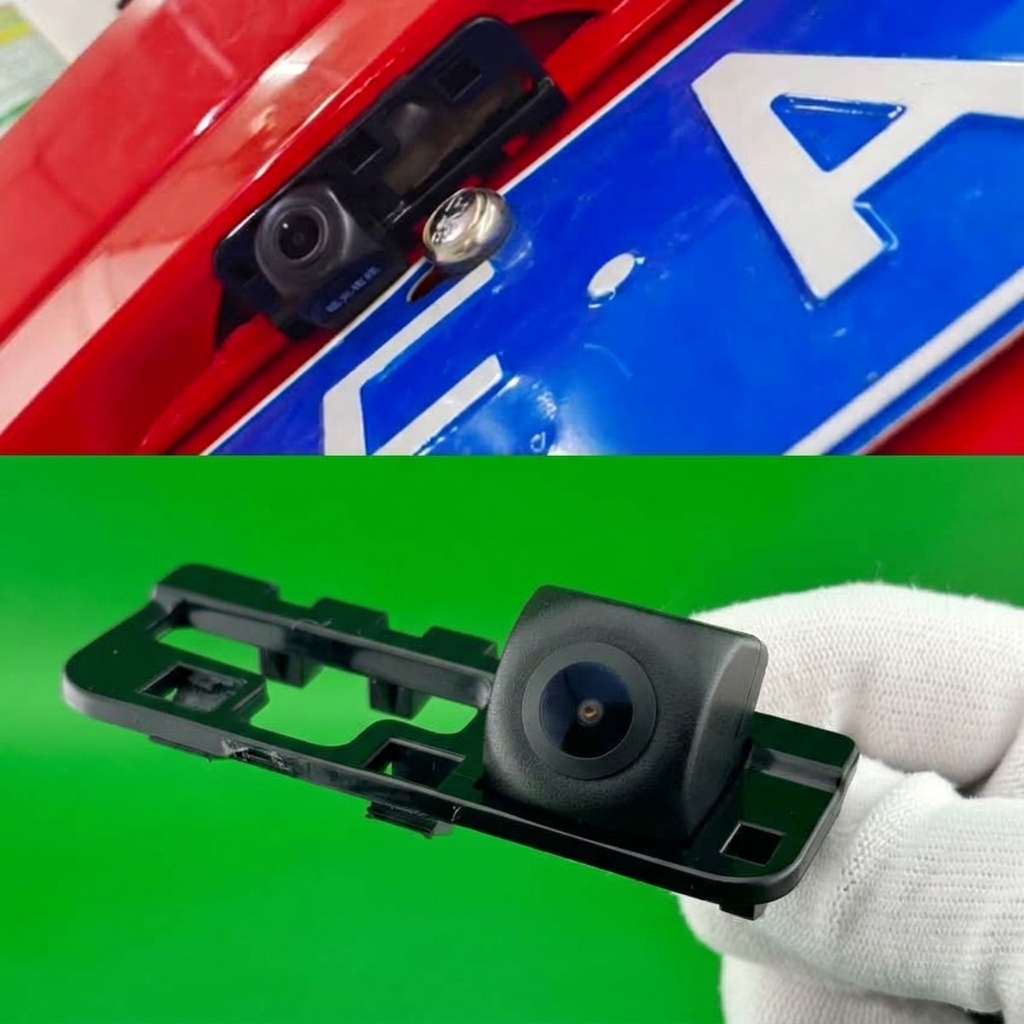

- Шаг 3. Установка камеры (4-pin). Извлеките штатный плафон подсветки государственного регистрационного знака. Установите на его место корпус новой камеры. Переставьте штатный патрон с лампой накаливания (или подключите встроенный светодиод корпуса камеры) для сохранения подсветки номера. Соедините герметичный 4-pin коннектор камеры с основным проводом проводки.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола поддерживает только разрешение AHD 720p.
- Шаг 5. Прокладка видеокабеля. Протяните проводку по петле крышки багажника внутри штатной гофры/жгута проводов в кузов автомобиля, затем проведите кабель по порогу салона под пластиковыми накладками до центральной консоли.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. В жгуте проводки Android-магнитолы найдите желтый тюльпан CAM-IN (Back Camera) и провод управления переключением REVERSE (Back).
- Шаг 2. Питание от фонаря ЗХ (+12 В, масса). Подключите питание камеры к цепи фонаря заднего хода. Черный провод соедините с надежной массой кузова, красный провод — с плюсовым проводом лампы заднего хода. Бортовая сеть Honda Civic выдает стабильные 12В без резких импульсов, поэтому прямое подключение полностью безопасно.
- Шаг 3. Завести RCA тюльпан. Вставьте желтый разъем RCA видеокабеля во вход CAM-IN на тыльной стороне Android-магнитолы.
- Шаг 4. Подключить trigger. Красный сигнальный провод (trigger) со стороны магнитолы соедините с проводом REVERSE из косы головного устройства.
- Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings / Car settings) Android-магнитолы, откройте параметры задней камеры и установите формат AHD 1080p 25fps (или AHD 720p 25fps, если провод был разрезан).
Схема подключения:
❓ 05. Частые вопросы
- В: Камера показывает черный экран на штатной навигации Honda Navigation, что делать?
О: Заводская мультимедийная система Honda Civic 4D не поддерживает цифровой формат AHD и работает с 6-вольтовыми камерами CVBS. Камера рассчитана строго на стандарт AHD 720/1080 (12В). Для работы требуется установка современной Android-магнитолы.
- В: Будет ли камера работать с магнитолой TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также фирменными магнитолами Pioneer, JVC, Clarion, Alpine, так как устройство не переключается в аналоговый режим CVBS.
- В: Для чего служит зеленый провод в проводке камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он переключает исключительно цифровое разрешение между 720p и 1080p и не переводит камеру в аналоговый сигнал.
- В: Будут ли отображаться динамические линии разметки (как в штатной HIGH системе)?
О: При установке Android-магнитолы с поддержкой CAN-шины Honda траектории поворота формируются самим головным устройством на основе угла поворота рулевого колеса. Сама камера передает детализированное изображение Full HD 1920x1080.
