Установка камеры заднего вида на Ford C-Max (2005–2011)

28.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный компактвэн Ford C-Max (первого поколения, включая рестайлинг), выпускавшийся в период с 2005 по 2011 год. Камера монтируется в штатное место — вместо плафона подсветки номерного знака на пятой двери (крышке багажника). Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузовных деталей. Мы разберем аппаратную совместимость камеры с различными магнитолами, этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и может передавать видеосигнал как в цифровом формате AHD 1080, так и в классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (AHD) для современных Android-магнитол.

⚠ Внимание: В базовом режиме (AHD 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами Ford, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Ford C-Max комплектовались базовыми аудиосистемами (Ford 6000 CD, Sony) или заводскими навигационными мультимедийными комплексами (Blaupunkt TravelPilot FX/NX). Поскольку оригинальные цветные дисплеи принимают только аналоговый сигнал (NTSC/PAL) и используют специфический разъем Fakra, подключить к ним камеру можно только в режиме CVBS с использованием специального видеоинтерфейса/переходника.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги с поддержкой AHD) — работает в максимальном качестве (AHD 1080)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (разрезан зеленый провод)
✅ Зеркала-видеорегистраторы и брендовые ГУ (Pioneer, JVC, Clarion, Alpine) — работают только в режиме CVBS
✅ Оригинальные мультимедийные системы Ford (TravelPilot FX/NX) — работает в режиме CVBS (потребуется переходник Fakra-RCA)
❌ Базовая заводская аудиосистема без цветного экрана (6000 CD / Sony) — подключение невозможно

Штатные магнитолы и OE-номера

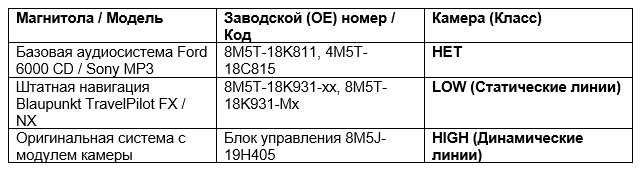

Ниже представлен перечень оригинальных аудиосистем для Ford C-Max с указанием их совместимости именно с этой камерой. Класс LOW обозначает поддержку систем со статической разметкой (статические парковочные линии), а класс HIGH — поддержку систем с динамическими парковочными линиями (траектория движется вслед за поворотом руля):
• НЕТ — аудиосистема лишена цветного экрана или видеовхода.
• LOW — штатная система с цветным экраном (TravelPilot), выводящая статические парковочные линии. Требует аналогового сигнала CVBS и переходника.
• HIGH — топовая заводская система с поддержкой динамических парковочных линий (если автомобиль был дооснащен оригинальным модулем камеры).

Сноска: Для работы со штатными дисплеями Ford (классы LOW/HIGH) обязательно необходимо переключить камеру в режим CVBS (перерезав зеленый провод) и использовать видеопереходник (например, Fakra на RCA).

📦 02. Какая камера была выбрана

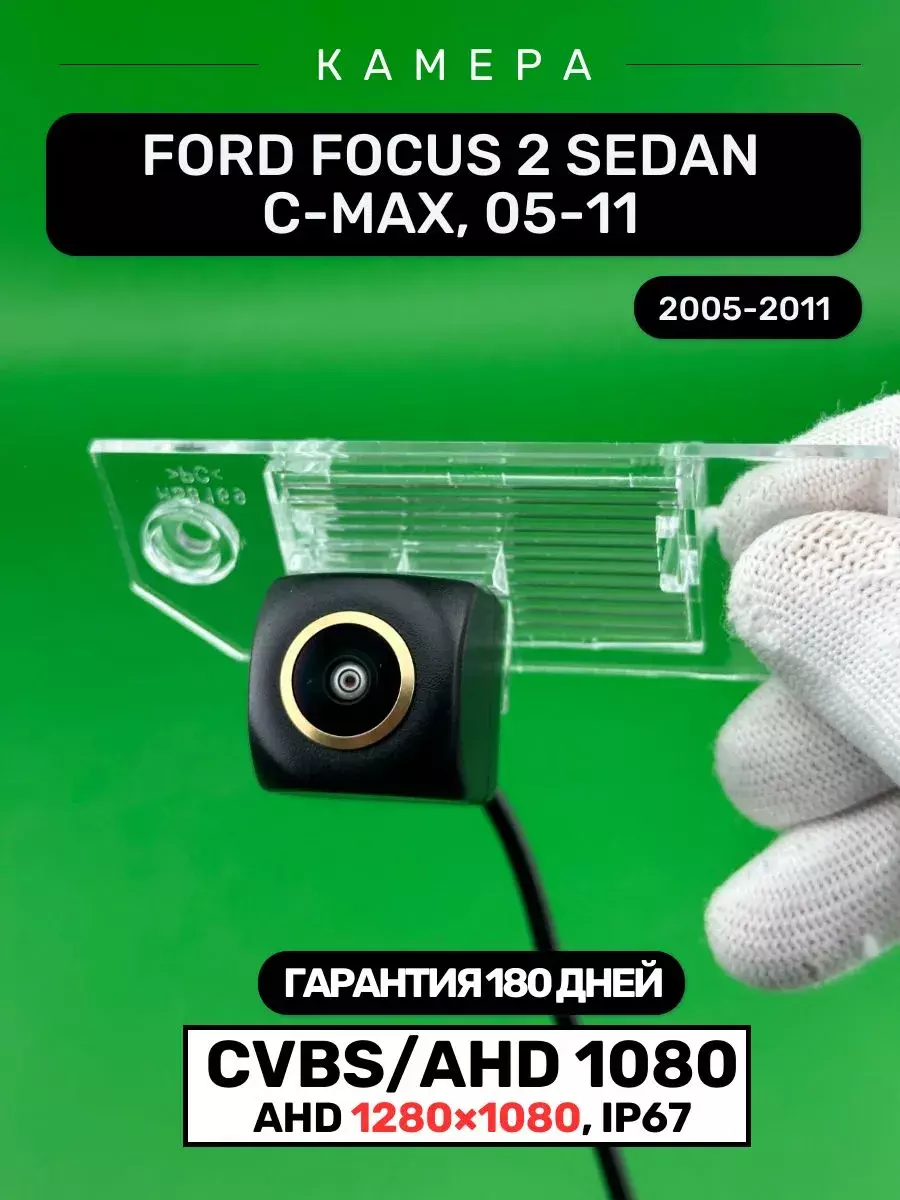

Для установки была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Ford C-Max (2005–2011). Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Ford C-Max — Ozon
Камера заднего вида Ford C-Max — WB
Камера заднего вида Ford C-Max — Наш сайт

Технические характеристики:

• Совместимость по кузову: Ford C-Max (2005–2011 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака (на пятой двери)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Формат видеосигнала (2 режима): Аналоговый CVBS и цифровой AHD (1280 x 1080 для Android)
• Назначение зеленого провода: переключение режимов (разрезанный провод — режим CVBS, целый — AHD)
• Номинальное напряжение питания: 12 В постоянного тока
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки и ключи.

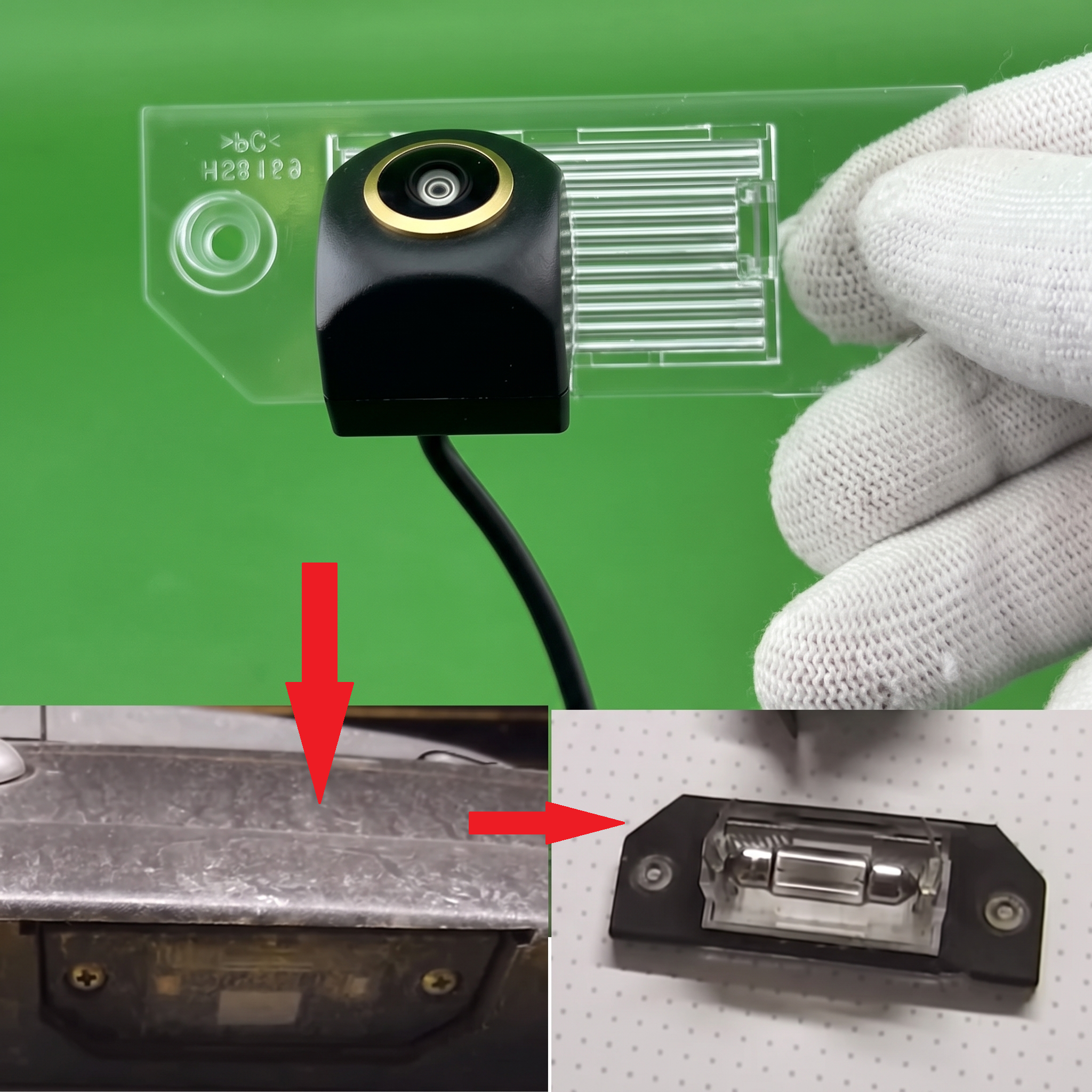

Шаг 2. Доступ к месту установки. Откройте пятую дверь багажника компактвэна. Аккуратно демонтируйте внутреннюю пластиковую обшивку двери, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера. Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени могут стать хрупкими. Извлекайте плафон аккуратно.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала CVBS/AHD (Зеленый провод). Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или вы планируете подключение к штатному монитору TravelPilot, вам нужно обрезать зеленый кабель, чтобы камера переключилась в аналоговый режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим AHD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля. Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой багажника и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките магнитолу. В случае с Android-устройствами найдите желтый RCA-разъем (CAM-IN) и управляющий провод (BACK, REVERSE или REV). В случае со штатным ГУ TravelPilot понадобится переходник Fakra-RCA.

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода. Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Бортовая сеть Ford (CAN-шина) использует импульсный опрос ламп (ШИМ) для проверки перегоревших лампочек. Если подключить питание камеры напрямую к лампе ЗХ, на заведенном двигателе камера может рябить или отключаться. Обязательно подключайте питание через выпрямитель (фильтр помех) или используйте 4-контактное реле от постоянного плюса.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN (или к переходнику штатного дисплея).

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (строго после фильтра/реле). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы (если используется CAN-адаптер для Ford, этот шаг у магнитолы можно пропустить).

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала (AHD 1080p, если зеленая петля цела, или CVBS/NTSC, если она разрезана).

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (СТРОГО через фильтр помех или реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, будет, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (AHD 1080) эти магнитолы не смогут вывести картинку.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Брендовые ресиверы (PIONEER, JVC, CLARION, ALPINE) и зеркала-видеорегистраторы работают со стандартом CVBS. Необходимо разрезать зеленый провод на камере.

В: Можно ли подключить эту камеру к штатному монитору Ford (TravelPilot)?
О: Да. Оригинальные цветные дисплеи Ford способны принимать аналоговый сигнал (CVBS). Для использования этой камеры вам необходимо перерезать зеленый провод и приобрести специальный видеопереходник (Fakra-RCA).

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение между цифровым форматом AHD 1080p (целый провод) и аналоговым форматом CVBS (разрезанный провод).
