Установка камеры заднего вида на Ford Focus 2 Sedan (2005–2011)

28.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения двухрежимной камеры заднего вида высокого разрешения на популярный седан Ford Focus 2 (включая дорестайлинг и рестайлинг), выпускавшийся в период с 2005 по 2011 год. Камера монтируется в штатное место — вместо плафона подсветки номерного знака на крышке багажника. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления кузовных деталей (накладки багажника, так называемой «сабли»). Мы разберем аппаратную совместимость камеры с различными магнитолами, этапы аккуратной прокладки сигнальной линии по салону седана и правильную электрическую схему подключения.

📋 01. Какая магнитола стоит у вас

Выбранная камера является двухрежимной и может передавать видеосигнал как в цифровом формате AHD 1080, так и в классическом аналоговом CVBS. По умолчанию камера работает в режиме высокого разрешения (AHD) для современных Android-магнитол.

⚠ Внимание: В базовом режиме (AHD 1080) камера предназначена только для Android ШГУ с AHD-входом. В этом режиме она НЕ работает с зеркалами-видеорегистраторами, базовыми магнитолами TEYES (CC2L, X1 Wi-Fi, MAX CC) и брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine). Чтобы камера заработала с этими устройствами или со штатными экранами Ford, ее необходимо переключить в аналоговый режим CVBS, обрезав зеленый кабель.

С завода автомобили Ford Focus 2 комплектовались базовыми аудиосистемами (Ford 6000 CD, Sony) или заводскими навигационными мультимедийными комплексами (Blaupunkt TravelPilot FX/NX). Поскольку оригинальные цветные дисплеи принимают только аналоговый сигнал (NTSC/PAL) и используют специфический разъем Fakra, подключить к ним камеру можно только в режиме CVBS с использованием специального видеоинтерфейса/переходника.

Совместимость камеры:

✅ Современные головные устройства Android (Teyes CC3, SPRO Plus и аналоги с поддержкой AHD) — работает в максимальном качестве (AHD 1080)
✅ Магнитолы TEYES CC2L, X1 (Wi-Fi), MAX CC — работает только при переключении в режим CVBS (разрезан зеленый провод)
✅ Зеркала-видеорегистраторы и брендовые ГУ (Pioneer, JVC, Clarion, Alpine) — работают только в режиме CVBS
✅ Оригинальные мультимедийные системы Ford (TravelPilot FX/NX) — работает в режиме CVBS (потребуется переходник Fakra-RCA)
❌ Базовая заводская аудиосистема без цветного экрана (6000 CD / Sony) — подключение невозможно

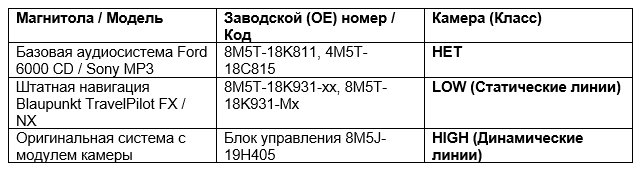

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Ford Focus 2 с указанием их совместимости именно с этой камерой. Класс LOW обозначает поддержку систем со статической разметкой (статические парковочные линии), а класс HIGH — поддержку систем с динамическими парковочными линиями (траектория движется вслед за поворотом руля):
• НЕТ — аудиосистема лишена цветного экрана или видеовхода.
• LOW — штатная система с цветным экраном (TravelPilot), выводящая статические парковочные линии. Требует аналогового сигнала CVBS и переходника.
• HIGH — топовая заводская система с поддержкой динамических парковочных линий (если автомобиль был дооснащен оригинальным модулем камеры).

Сноска: Для работы со штатными дисплеями Ford (классы LOW/HIGH) обязательно необходимо переключить камеру в режим CVBS (перерезав зеленый провод) и использовать видеопереходник (например, Fakra на RCA).

📦 02. Какая камера была выбрана

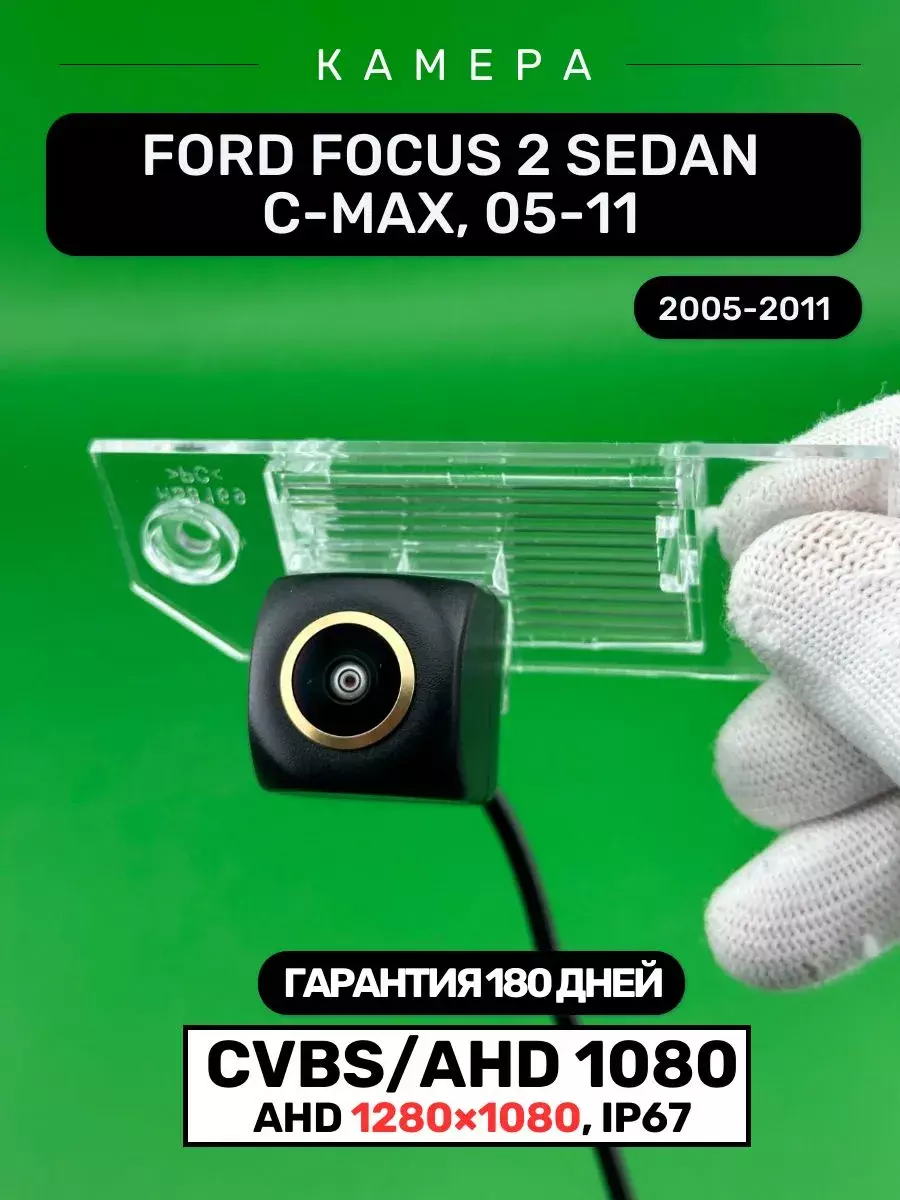

Для установки была выбрана специализированная двухрежимная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места штатного плафона подсветки номерного знака Ford Focus 2 Sedan (2005–2011). Лампа подсветки номера переставляется в корпус камеры, сохраняя равномерное освещение.

Камера заднего вида Ford Focus 2 Sedan — Ozon
Камера заднего вида Ford Focus 2 Sedan — WB
Камера заднего вида Ford Focus 2 Sedan — Наш сайт

Технические характеристики:

• Совместимость по кузову: Ford Focus 2 в кузове Седан (2005–2011 гг. выпуска)
• Место установки: вместо штатного плафона подсветки номерного знака (на крышке багажника)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Формат видеосигнала (2 режима): Аналоговый CVBS и цифровой AHD (1280 x 1080 для Android)
• Назначение зеленого провода: переключение режимов (разрезанный провод — режим CVBS, целый — AHD)
• Номинальное напряжение питания: 12 В постоянного тока
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте пластиковые съемники для обшивки и ключи.

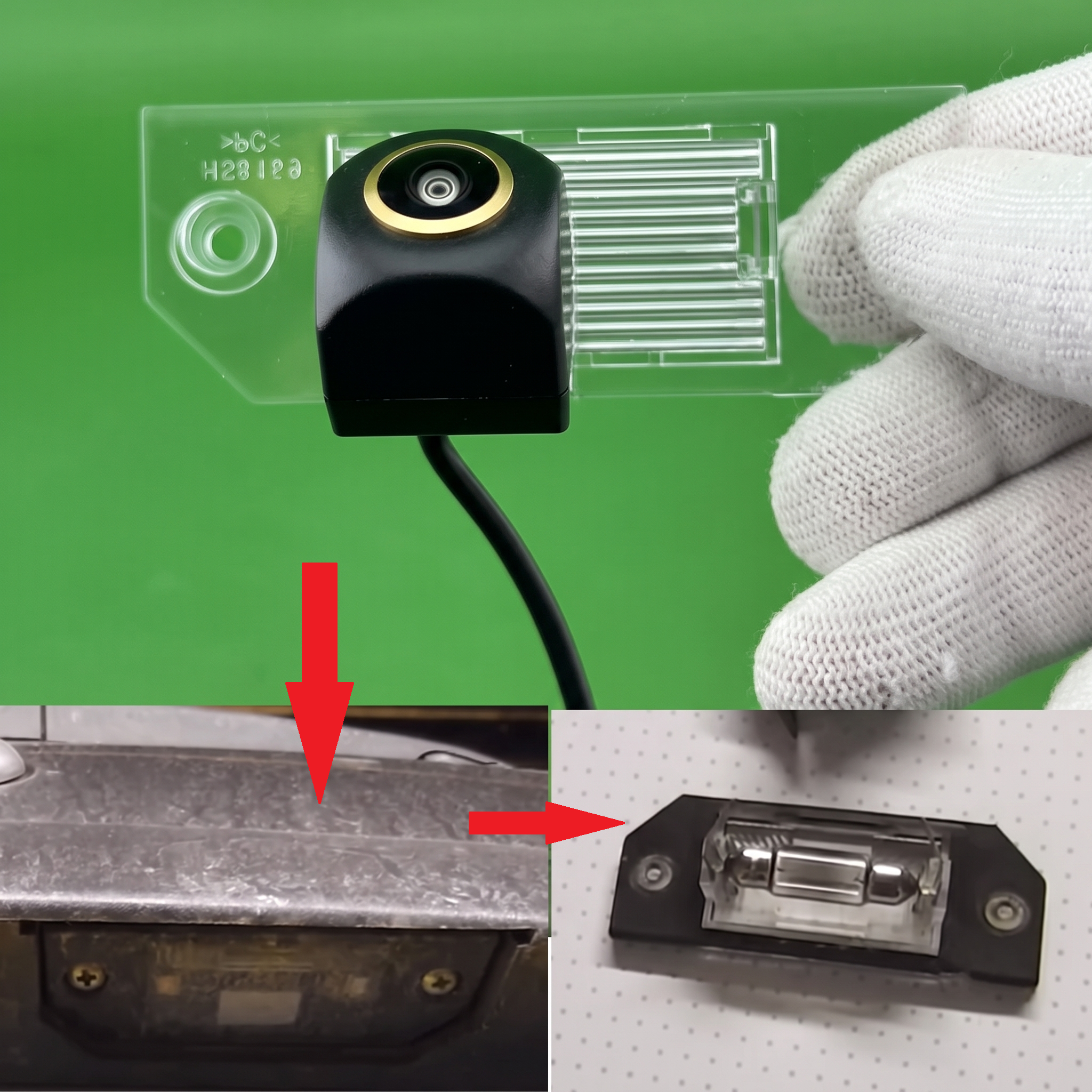

Шаг 2. Доступ к месту установки. Откройте крышку багажника седана. Аккуратно демонтируйте внутреннюю ворсовую обшивку крышки багажника, удалив крепежные клипсы. Отсоедините разъем питания от штатного плафона подсветки номера на пластиковой накладке (сабле). Отожмите фиксирующие элементы плафона изнутри и извлеките его наружу.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафона от времени могут стать хрупкими. Извлекайте плафон аккуратно, чтобы не сломать посадочное место на накладке.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся проем. Переставьте патрон с лампочкой из оригинального плафона в специальное гнездо на корпусе камеры, чтобы сохранить освещение номера. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором сигнального кабеля.

Шаг 4. Настройка режима сигнала CVBS/AHD (Зеленый провод). Если у вас установлена базовая Android-магнитола (TEYES CC2L, X1), брендовый ресивер (Pioneer, JVC) или вы планируете подключение к штатному монитору TravelPilot, вам нужно обрезать зеленый кабель, чтобы камера переключилась в аналоговый режим CVBS. Если у вас современный Android с поддержкой AHD 1080p, оставьте провод целым (режим AHD). Заизолируйте срезы, если кабель был разрезан.

💡 Совет: до окончательной сборки обшивки багажника временно подключите аккумулятор, включите заднюю передачу и проверьте наличие картинки на экране магнитолы.

Шаг 5. Прокладка видеокабеля. Заведите сигнальный кабель внутрь полости крышки багажника. Протяните провод через штатную резиновую гофру (между крышкой багажника и кузовом) в салон автомобиля. Далее прокладывайте кабель под обшивкой потолка или опустите вниз и ведите под пластиковыми порогами дверей прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти видеовход и провод REV. Извлеките магнитолу. В случае с Android-устройствами найдите желтый RCA-разъем (CAM-IN) и управляющий провод (BACK, REVERSE или REV). В случае со штатным ГУ TravelPilot понадобится переходник Fakra-RCA.

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку фонаря заднего хода (на седане он может быть в бампере или блоке фонарей). Определите плюсовой провод (+12 В) и минусовой (масса). Подключите черный провод питания камеры к кузовной массе.

💡 Совет: Бортовая сеть Ford (CAN-шина) использует импульсный опрос ламп (ШИМ) для проверки перегоревших лампочек. Если подключить питание камеры напрямую к лампе ЗХ, на заведенном двигателе камера может рябить или отключаться. Обязательно подключайте питание через выпрямитель (фильтр помех) или используйте 4-контактное реле от постоянного плюса.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA магистрального кабеля к входному разъёму магнитолы CAM-IN (или к переходнику штатного дисплея).

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (строго после фильтра/реле). С другой стороны (за магнитолой) подключите аналогичный красный провод к управляющему проводу REVERSE/BACK магнитолы (если используется CAN-адаптер для Ford, этот шаг у магнитолы можно пропустить).

Шаг 5. Настройки. Включите зажигание, перейдите в системные настройки магнитолы. Выберите формат видеосигнала (AHD 1080p, если зеленая петля цела, или CVBS/NTSC, если она разрезана).

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (СТРОГО через фильтр помех или реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова
• Видеосигнал (Желтый RCA) — к разъёму монитора CAM-IN
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Да, будет, но только в аналоговом режиме. Вам обязательно нужно обрезать зеленый кабель, чтобы камера переключилась в режим CVBS. В базовом режиме (AHD 1080) эти магнитолы не смогут вывести картинку.

В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Да, подойдет. Брендовые ресиверы (PIONEER, JVC, CLARION, ALPINE) и зеркала-видеорегистраторы работают со стандартом CVBS. Необходимо разрезать зеленый провод на камере.

В: Можно ли подключить эту камеру к штатному монитору Ford (TravelPilot)?
О: Да. Оригинальные цветные дисплеи Ford способны принимать аналоговый сигнал (CVBS). Для использования этой камеры вам необходимо перерезать зеленый провод и приобрести специальный видеопереходник (Fakra-RCA).

В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение между цифровым форматом AHD 1080p (целый провод) и аналоговым форматом CVBS (разрезанный провод).
