В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль SsangYong Actyon / Actyon Sports / New Actyon (Korando C) (2005–2021 годов выпуска). Камера устанавливается в штатное место — в плафон подсветки государственного регистрационного знака (номера) автомобиля.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение высокой четкости Full HD, однако имеет строгие технические ограничения по совместимости с аналоговыми и базовыми мультимедийными системами.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1920x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без замены ГУ — НЕСОВМЕСТИМО
Штатные магнитолы и OE-номера

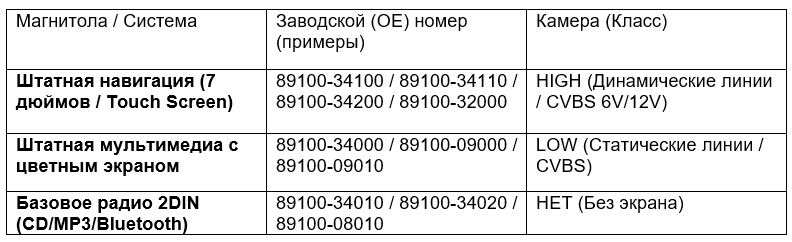

Комплектации SsangYong Actyon разных поколений оснащались как заводскими мультимедийными навигационными комплексами, так и штатными 2DIN-радиоприемниками. Ниже приведен расширенный список оригинальных партномеров (OE). Заводские системы SsangYong не поддерживают цифровой сигнал AHD.
Для работы со штатными дисплеями SsangYong данная камера не подойдет напрямую, поскольку оригинальные головные устройства рассчитаны на стандартный аналоговый видеосигнал (CVBS NTSC), в то время как эта камера передает цифровой сигнал высокой четкости AHD. Оптимальным решением является замена заводского головного устройства на современную Android-магнитолу через переходную рамку 2DIN.
📦 02. Какая камера была выбрана

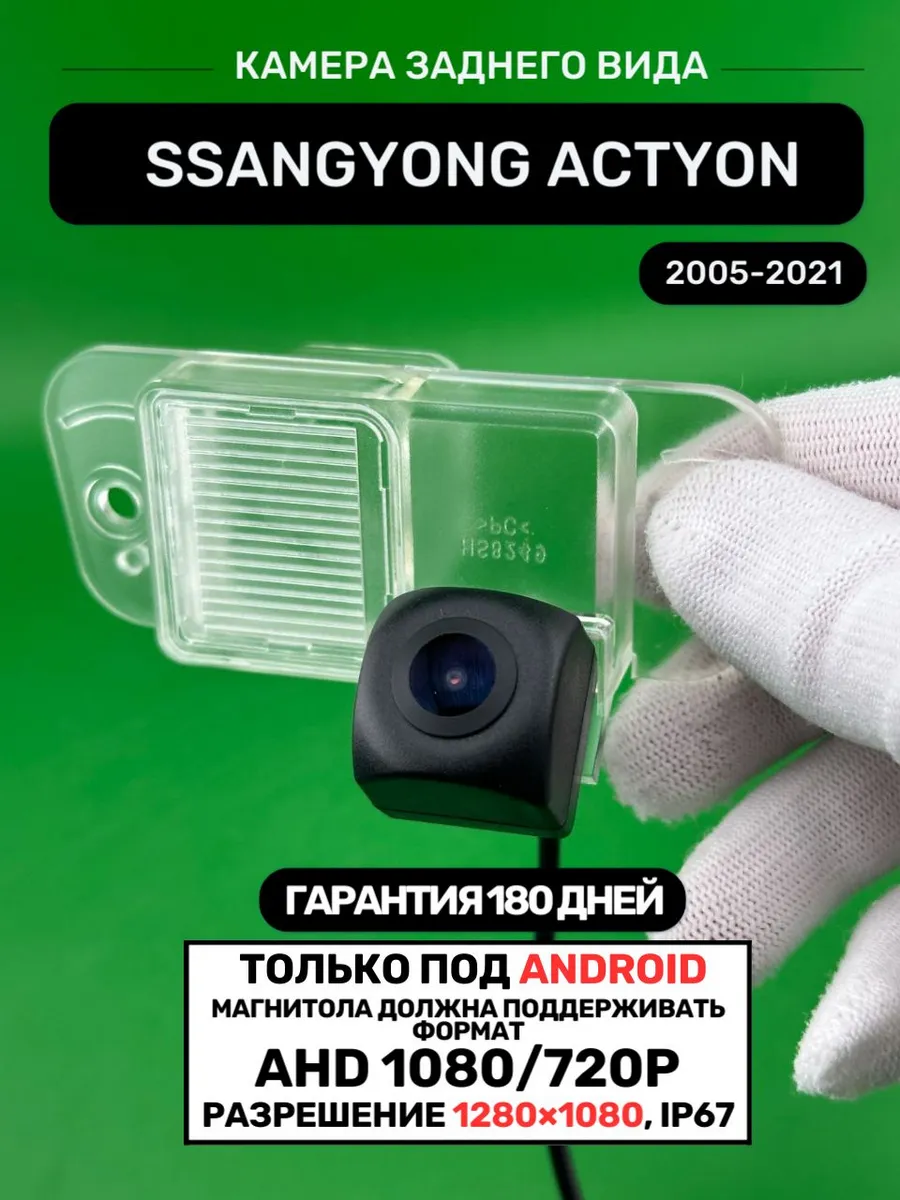

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля.
Камера заднего вида SsangYong Actyon — Ozon
Камера заднего вида SsangYong Actyon — WB
Технические характеристики:
- Разрешение: FULL HD 1920 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые съемники и отвертку для демонтажа обшивки двери багажника (или борта Actyon Sports).
- Шаг 2. Доступ к месту установки. Откройте дверь багажника, выкрутите крепежные винты в ручках закрывания и аккуратно снимите внутреннюю пластиковую карту крышки багажника, отщелкивая пистоны по периметру панели.

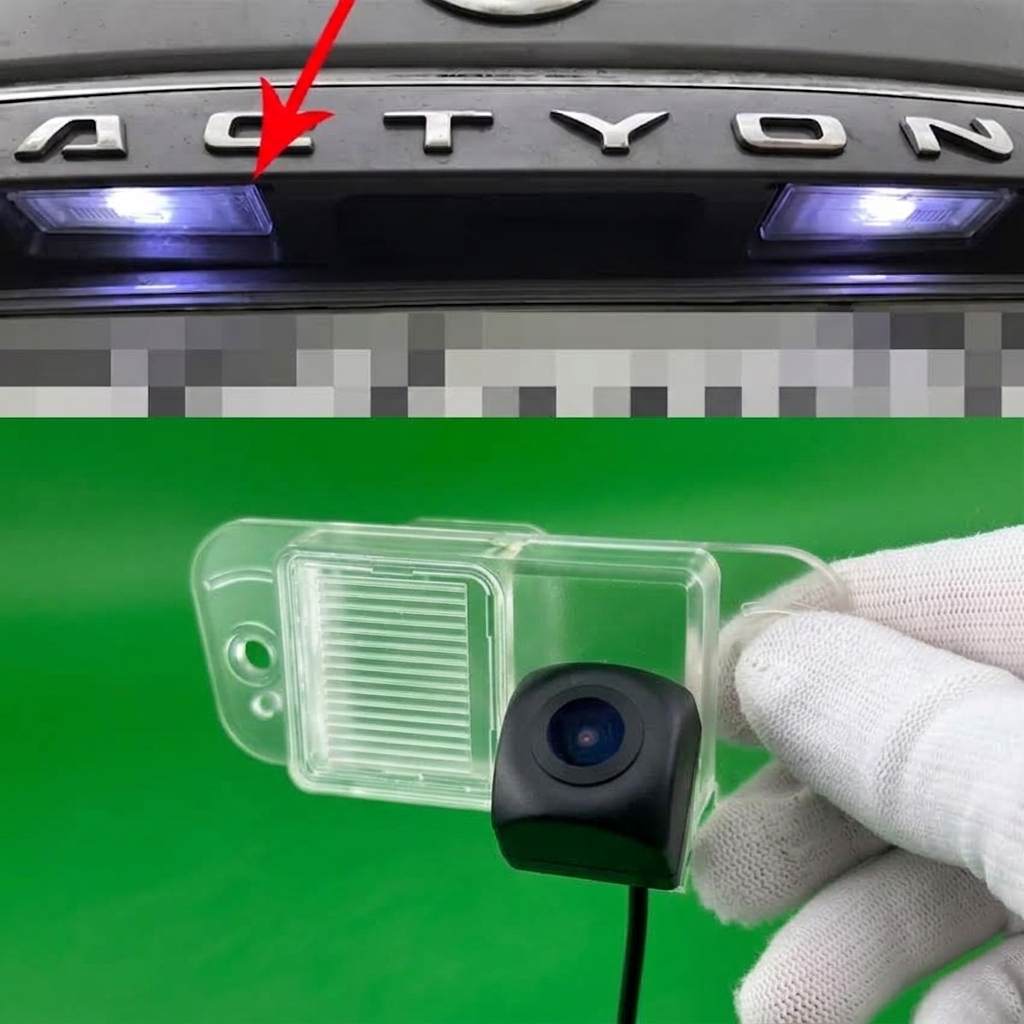

- Шаг 3. Установка камеры (4-pin). Извлеките штатный плафон подсветки государственного номера. Установите на его посадочное место корпус новой камеры. Переставьте штатный патрон с лампой (или подключите встроенный светодиод корпуса) для сохранения подсветки номерного знака. Соедините герметичный 4-pin разъем камеры с основным кабелем проводки.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола поддерживает только разрешение AHD 720p.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между дверью багажника и кузовом автомобиля, затем проведите проводку по порогам салона под пластиковыми накладками до головного устройства.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. В жгуте проводки Android-магнитолы найдите желтый RCA-вход с биркой CAM-IN (Back Camera) и провод управления REVERSE (Back).
- Шаг 2. Питание от фонаря ЗХ (+12 В, масса). Подключите провод питания камеры к цепи фонаря заднего хода. Черный провод соедините с массой кузова, красный — с плюсовым проводом лампы заднего хода. Бортовая сеть SsangYong, как правило, выдает стабильные 12В, однако для идеальной помехозащищенности на дизельных версиях рекомендуется установка фильтра питания.
- Шаг 3. Завести RCA тюльпан. Вставьте желтый разъем RCA видеокабеля в разъем CAM-IN головного устройства.
- Шаг 4. Подключить trigger. Красный сигнальный провод (trigger) со стороны магнитолы соедините с проводом REVERSE из основного разъема Android-устройства.
- Шаг 5. Настройки магнитолы. В меню настроек Android-магнитолы (Заводские настройки / Car settings) выберите пункт параметров камеры заднего вида и выставьте формат AHD 1080p 25fps (или AHD 720p 25fps при разрезанном зеленом проводе).
Схема подключения:
❓ 05. Частые вопросы
- В: Камера показывает черный экран на оригинальной навигации SsangYong, что делать?
О: Заводские магнитолы SsangYong Actyon не поддерживают цифровой формат AHD. Камера работает исключительно в стандарте AHD 720/1080 (12В). Для ее полноценной работы требуется установка современной Android-магнитолы.
- В: Будет ли камера работать с магнитолой TEYES CC2L?
О: Нет, устройство не поддерживает работу с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также фирменными Pioneer, JVC, Clarion, Alpine, так как камера не имеет аналогового режима CVBS.
- В: Для чего служит зеленый провод в проводке камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он служит только для выбора разрешения между 720p и 1080p и не переводит камеру в аналоговый сигнал.
- В: Будут ли отображаться динамические траектории (как в штатной HIGH системе)?
О: При установке Android-магнитолы с адаптером CAN-шины динамические траектории парковки рассчитываются и накладываются самим головным устройством на основе показаний датчика положения руля. Камера передает высокодетализированную картинку Full HD 1920x1080.
