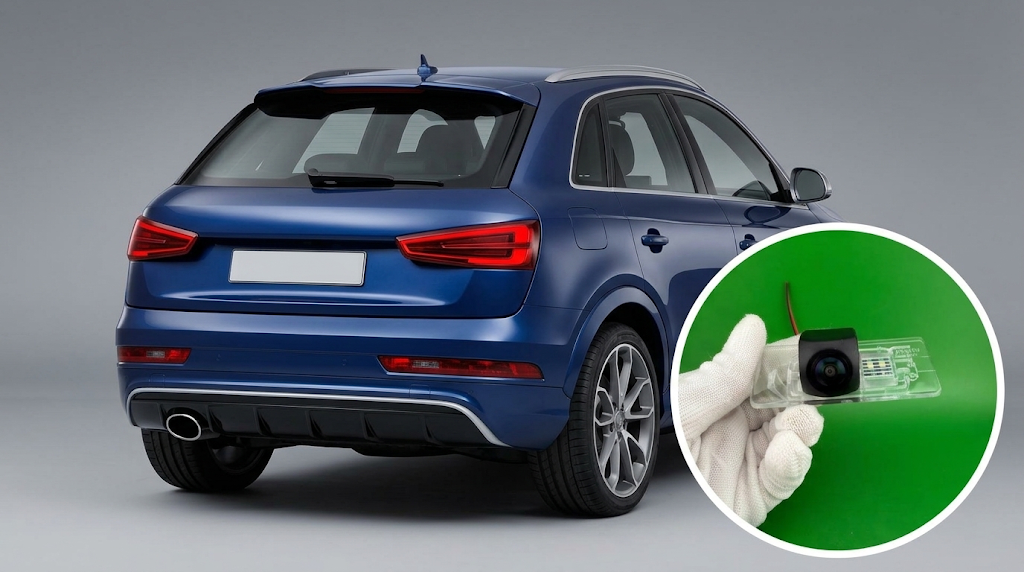

В данной статье мы рассмотрим процесс установки камеры заднего вида на спортивный кроссовер Audi RS Q3 (кузов 8U) (2011–2018 годов выпуска). Камера устанавливается в штатное место — в плафон подсветки государственного регистрационного знака (номера) автомобиля.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение высокой четкости Full HD, однако имеет строгие технические ограничения по совместимости с аналоговыми и базовыми мультимедийными системами.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1920x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без видеоинтерфейса или замены ГУ — НЕСОВМЕСТИМО

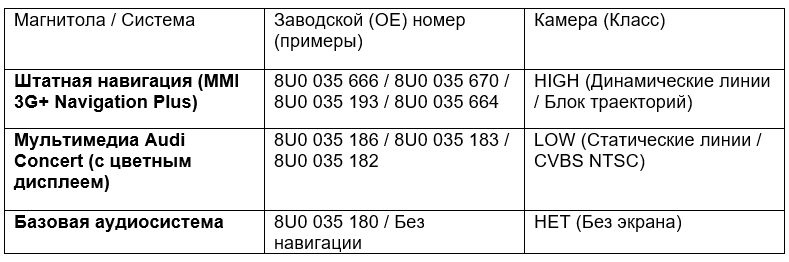

Штатные магнитолы и OE-номера
Заряженная версия Audi RS Q3 штатно комплектовалась премиальными мультимедийными комплексами MMI Navigation Plus (с навигацией на жестком диске) либо системой Concert. Ниже приведен расширенный список оригинальных партномеров (OE). Заводские системы Audi VAG не поддерживают цифровой сигнал AHD напрямую.
Для работы со штатными экранами MMI / Concert данная камера не подойдет напрямую без специализированного AHD-видеоинтерфейса, поскольку оригинальные системы Audi RS Q3 (включая класс HIGH с блоком динамических траекторий) работают с аналоговым сигналом CVBS, а эта камера передает исключительно цифровой сигнал AHD высокой четкости. Оптимальным решением является установка современного Android-экрана вместо штатного дисплея.
📦 02. Какая камера была выбрана

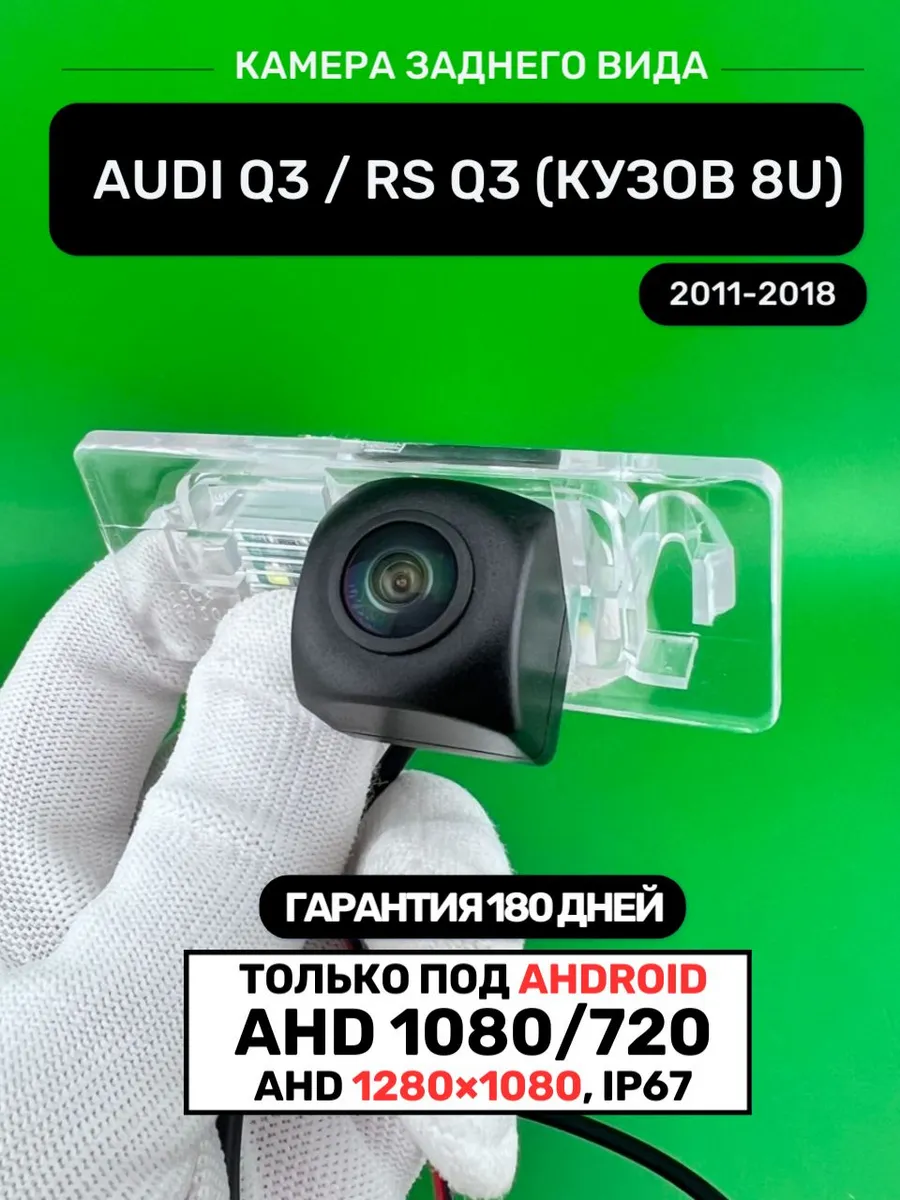

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля.
Камера заднего вида Audi RS Q3 8U — Ozon
Камера заднего вида Audi RS Q3 8U — WB
Технические характеристики:
- Разрешение: FULL HD 1920 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: в плафон подсветки государственного регистрационного знака (номера) автомобиля
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые съемники и набор бит Torx для аккуратного разбора обшивки крышки багажника Audi RS Q3.
- Шаг 2. Доступ к месту установки. Откройте пятую дверь, снимите крышку отсека знака аварийной остановки, выкрутите крепежные винты Torx и осторожно снимите нижнюю внутреннюю пластиковую обшивку крышки багажника, освобождая тугие металлические клипсы.
- Шаг 3. Установка камеры (4-pin). Извлеките штатный плафон подсветки государственного номера. Установите на его посадочное место корпус новой камеры. Подключите штатный патрон подсветки номера (или переставьте лампу/подключите встроенный светодиод корпуса) для корректной работы освещения без ошибок на приборной панели. Соедините герметичный 4-pin коннектор камеры с основным проводом проводки.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола поддерживает только разрешение AHD 720p.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через оригинальную резиновую гофру перехода между дверью багажника и кузовом, затем проведите проводку под обшивкой крыши или по порогу салона до центральной консоли.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. В жгуте проводки Android-магнитолы найдите желтый вход тюльпан CAM-IN (Back Camera) и провод управления REVERSE (Back).
- Шаг 2. Питание от фонаря ЗХ (+12 В через реле). Подключите питание камеры к цепи заднего хода. Внимание: в автомобилях VAG (Audi RS Q3) цепи освещения заднего хода управляются блоком бортовой сети импульсным сигналом (ШИМ). Для стабильной работы камеры без помех, ряби и черного экрана при работающем двигателе подключение необходимо выполнять строго через автомобильное 4-контактное реле или фильтр-выпрямитель питания.
- Шаг 3. Завести RCA тюльпан. Вставьте желтый разъем RCA видеокабеля в разъем CAM-IN головного устройства.
- Шаг 4. Подключить trigger. Красный сигнальный провод (trigger) со стороны магнитолы соедините с проводом REVERSE из косы Android-устройства.
- Шаг 5. Настройки магнитолы. В меню настроек Android-магнитолы (Заводские настройки / Car settings) выберите пункт параметров задней камеры и активируйте режим AHD 1080p 25fps (или AHD 720p 25fps при разрезанном зеленом проводе).
Схема подключения:
❓ 05. Частые вопросы
- В: Камера показывает черный экран или помехи на заводском мониторе MMI Navigation Plus, что делать?
О: Заводская мультимедийная система Audi RS Q3 не поддерживает прямой цифровой сигнал AHD. Камера рассчитана исключительно на работу в формате AHD 720/1080 (12В). Для корректного вывода изображения требуется современная Android-магнитола либо специализированный видеоинтерфейс.
- В: Будет ли камера работать с магнитолой TEYES CC2L?
О: Нет, устройство не поддерживает работу с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также классическими Pioneer, JVC, Clarion, Alpine, так как не имеет аналогового режима CVBS.
- В: Для чего служит зеленый провод в проводке камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он служит только для смены разрешения между 720p и 1080p и не переводит камеру в аналоговый сигнал.
- В: Будут ли отображаться динамические траектории (как в оригинальной HIGH системе Audi)?
О: При установке Android-магнитолы с CANbus-адаптером для платформы Audi траектории поворота руля строятся самой магнитолой на основе данных из CAN-шины автомобиля. Камера обеспечивает передачу детализированного изображения Full HD 1920x1080.
