Оптическое виньетирование и автоэкспозиция: как глубокая установка в бампер «слепит» матрицу
31.07.2026
Многие водители сталкиваются с оптическим парадоксом: приобретая качественную камеру заднего вида с отличной светочувствительностью, ночью они видят на экране магнитолы сплошную темноту. Чаще всего причина кроется не в аппаратных ограничениях сенсора, а в грубой физической ошибке монтажа. Когда широкоугольную камеру (170°) глубоко утапливают в нишу номерного знака или под «саблю» багажника, возникает эффект оптического виньетирования. Но самое страшное — это полностью ломает математическую логику работы DSP-чипа и алгоритмы автоэкспозиции (Auto-Exposure).
📋 01. Геометрия кадра: что такое оптическое виньетирование
Широкоугольный объектив автомобильной камеры захватывает огромную площадь — почти целую полусферу. Если физически расположить линзу слишком глубоко в вырезе бампера или багажника, края кузовных деталей неизбежно попадают в поле зрения.
В результате возникает оптическое виньетирование — физическое перекрытие света по краям кадра. Если край бампера или рамка номерного знака занимает 30–40% полезной площади обзора, камера начинает транслировать не дорожную обстановку, а внутренности вашей крышки багажника. Однако физическое перекрытие обзора — это лишь половина проблемы.
📦 02. Алгоритмы Auto-Exposure (AE): как матрица оценивает свет
Современные CMOS-матрицы не просто слепо фиксируют свет, они активно анализируют его при помощи цифрового сигнального процессора (DSP). Встроенный алгоритм автоэкспозиции (Auto-Exposure, AE) непрерывно вычисляет среднюю яркость всего кадра, чтобы решить, насколько сильно нужно усилить электронный сигнал или изменить выдержку.
По умолчанию DSP-чип запрограммирован так, чтобы избегать сильных «засветов» (абсолютно белых пикселей) и глубоких «теней» (абсолютно черных пикселей), стремясь привести среднюю яркость картинки к балансу.
🛠 03. Ловушка для DSP-чипа: почему ночная улица становится черной

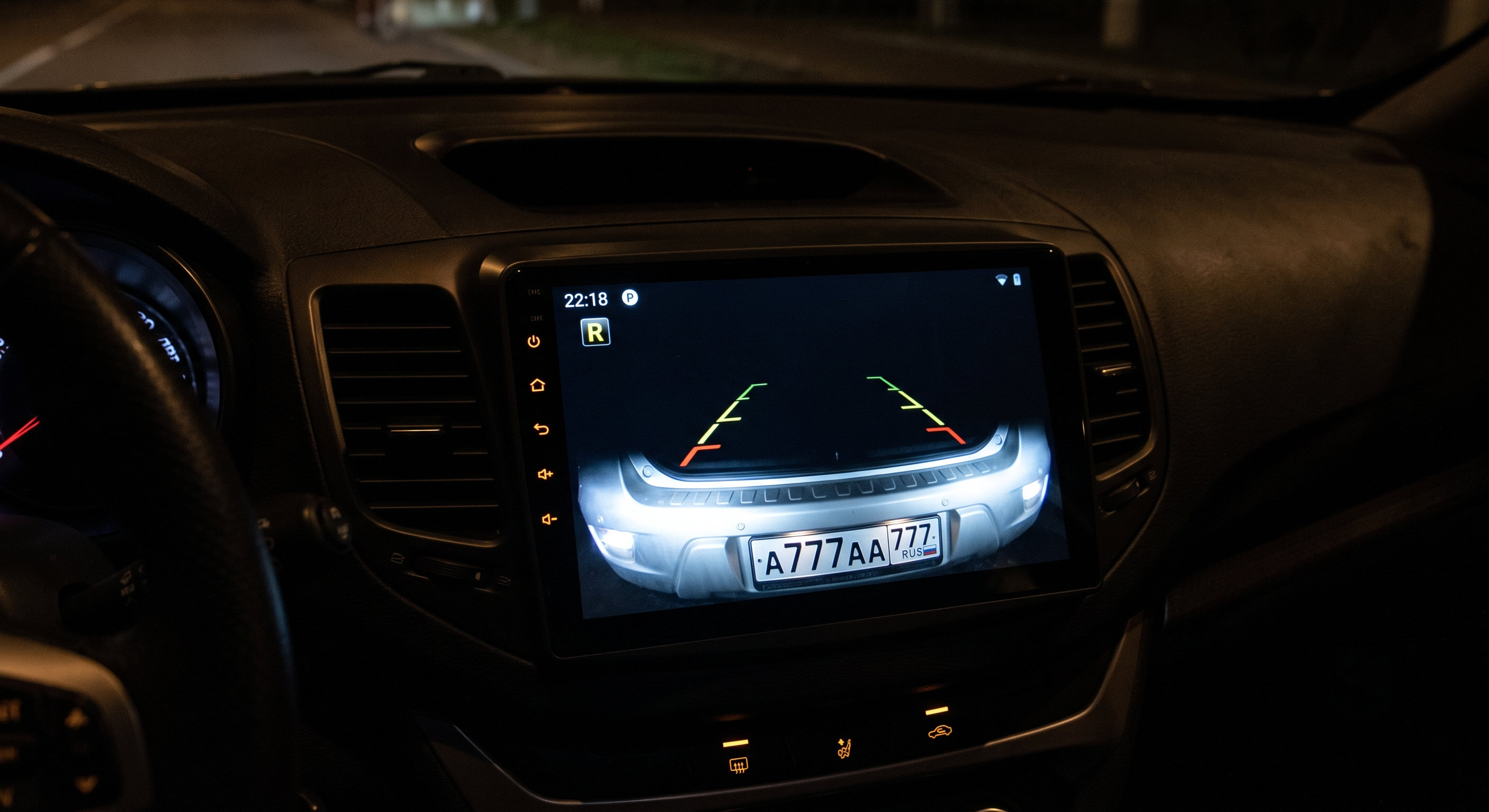

Самое интересное начинается в темное время суток. Ночью фонари заднего хода и лампы подсветки номерного знака ярко освещают сам бампер. Из-за глубокой установки этот ярко освещенный бампер занимает огромную часть кадра. Возникает критическая ошибка вычислений:
- Матрица фиксирует огромное белое пятно (интенсивно освещенный пластик бампера) в нижней или верхней части кадра.
- Алгоритм AE анализирует сцену и делает ложный вывод: «В кадре слишком много света, нужно срочно уменьшить экспозицию, иначе изображение будет засвечено».
- DSP-процессор агрессивно снижает светочувствительность (уменьшает ISO) и укорачивает выдержку.
- Результат: бампер выглядит на экране магнитолы идеально четко и без засветов, но вся остальная неосвещенная улица позади автомобиля мгновенно проваливается в сплошной черный цвет. Камера программно «ослепила» сама себя.
🔌 04. Физика правильного позиционирования камеры
Чтобы восстановить логику работы алгоритмов, необходимо исправить геометрию установки:
- Вынос объектива: Линза должна выступать за пределы ниши или сабли. Угол обзора в 170 градусов не должен перекрываться выступающими деталями кузова.
- Регулировка угла наклона: В идеальном варианте край вашего бампера должен занимать не более 5–10% нижней части кадра. Этого вполне достаточно, чтобы водитель мог ориентироваться в пространстве и парковаться в миллиметрах от препятствия. При таком соотношении светлый бампер больше не сможет обмануть алгоритмы экспозиции.
❓ 05. Идеальный исходник: технологии "Батя Рулит"

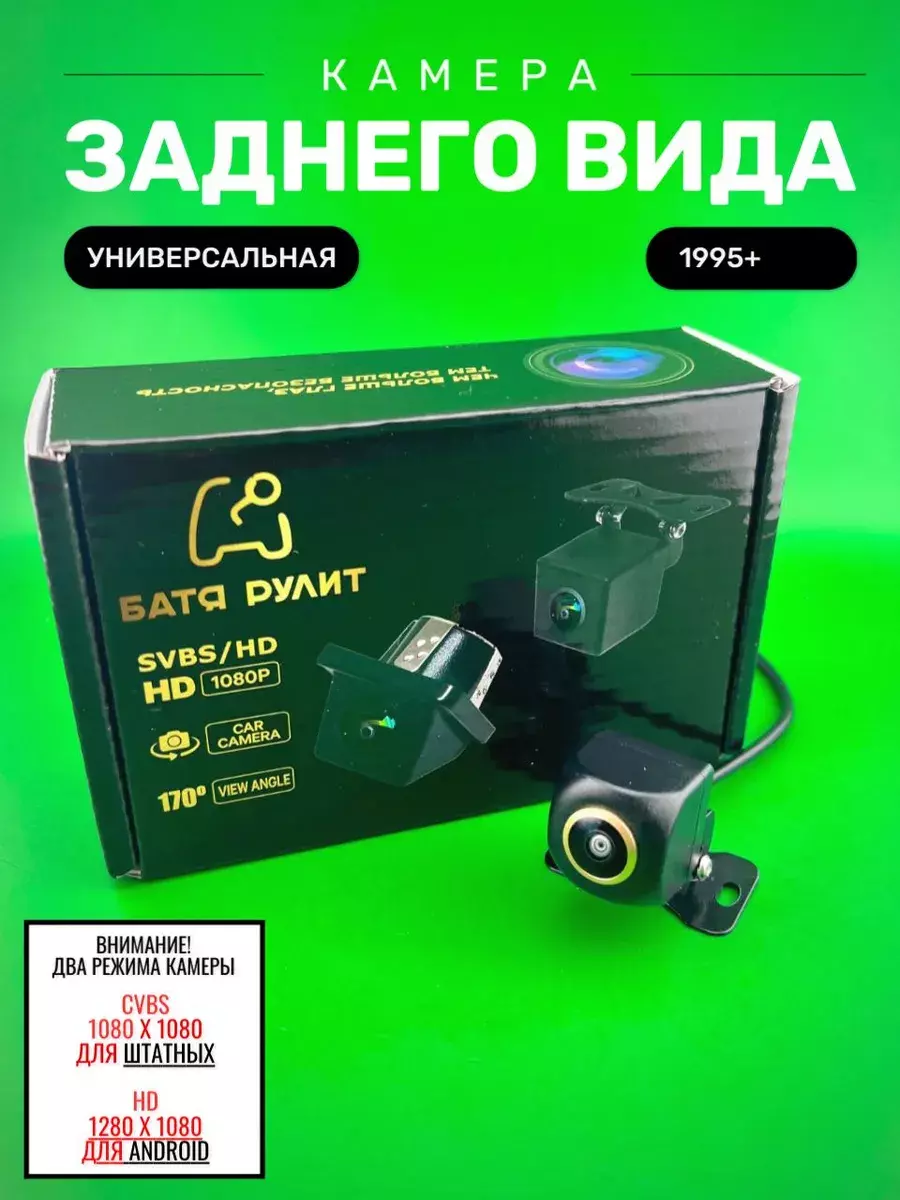

Чтобы алгоритмы автоэкспозиции работали так, как задумано инженерами, мы поставляем универсальную камеру заднего вида HD/CVBS с корректной геометрией установки. Камера имеет оригинальный размер и заводски настроенный угол наклона — линза не утапливается в нишу, бампер занимает в кадре ровно столько, сколько нужно для ориентира, и DSP-чип не «слепит» сам себя от подсветки номера. Никаких конструктивных изменений при монтаже не требуется.
Камера заднего вида для универсальная 1080/CVBS – OZON
Камера заднего вида для универсальная 1080/CVBS – WB
Камера заднего вида для универсальная 1080/CVBS – Наш сайт
Ключевые характеристики:
- Светочувствительность 0,1 LUX и разрешение 1280×1080 (1080p) — матрица уверенно вытягивает неосвещенную улицу позади автомобиля, а не только пересвеченный бампер.
- Угол обзора 180 градусов — полный контроль над зоной позади машины без слепых секторов по краям.
- Двойной режим сигнала HD/CVBS — совместимость с большинством магнитол. Для головных устройств TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, Pioneer, JVC, Clarion, Alpine достаточно обрезать зеленый кабель — камера переключится в режим CVBS.
- Цветная парковочная разметка с градацией расстояния — парковка в миллиметрах от препятствия даже ночью.
- Корпус из ударопрочного ABS-пластика с защитой IP67 — реагенты, мойка высокого давления и зимняя грязь камере не страшны.
- Питание DC 12V — стандартное подключение без переходников.
🏁 06. Частые вопросы
В: Поможет ли функция WDR (Wide Dynamic Range) решить проблему глубокой установки?
О: Частично. Аппаратный WDR умеет вытягивать детали из теней и приглушать яркие участки, но у матрицы есть предел динамического диапазона. Если 40% кадра залито слепящим светом от подсветки номера, даже самый мощный DSP не спасет темную улицу — законы оптики остаются непреклонными.
В: Является ли это черное пятно браком матрицы?
О: Нет, это абсолютно правильная и математически точная работа исправного DSP-процессора. Система честно отрабатывает алгоритм защиты от пересвета. Проблема кроется исключительно в геометрически неверном монтаже.
В: Как проверить, не слишком ли глубоко установлена моя камера?
О: Включите заднюю передачу темной ночью. Если на экране ваш бампер или номерной знак выглядит как яркое, детализированное белое пятно, а вся дорога позади погружена во тьму — камера установлена слишком глубоко и «слепит» сама себя.
