Подключение камеры заднего вида: почему мерцает экран при заведенном двигателе и как это исправить

31.07.2026

Установка автомобильной камеры заднего вида часто кажется простой задачей: достаточно протянуть провод через салон и запитать устройство от лампы заднего хода. Но на практике автовладельцы регулярно сталкиваются с неприятной ситуацией. На заглушенной машине всё работает идеально, но стоит запустить двигатель — и на экране магнитолы появляется рябь, изображение начинает мерцать, искажаться или вовсе пропадает с надписью «Нет сигнала».

Многие сразу грешат на заводской брак оптики или плохую магнитолу, но корень проблемы кроется в особенностях бортовой электросети современных автомобилей. В этой статье мы подробно разберем, почему рябит камера заднего вида, как правильно организовать схему подключения и избежать типичных ошибок.

📋 01. Просадка напряжения: куда пропадают вольты в длинном проводе?

Стандартный видеокабель (так называемый «тюльпан» RCA), который идет в комплекте с камерой, обычно имеет длину от 5 до 6 метров. Вдоль него проложен тонкий красный управляющий провод (trigger wire) для автоматического включения монитора. Сечение медной жилы в таких проводах крайне мало.

Любой проводник имеет собственное электрическое сопротивление. Когда ток идет от заднего бампера через весь кузов к магнитоле, часть напряжения неизбежно теряется по пути. Если на входе у фонаря мы имеем стабильные 12 вольт, то на другом конце, после прохождения шести метров тонкого кабеля, до процессора камеры или магнитолы может доходить значительно меньше (иногда напряжение падает до 9-10 вольт).

При таком заниженном питании чувствительная электроника сенсора начинает «голодать» и работать нестабильно, что моментально отражается на качестве картинки. Эффект многократно усиливается при заведенном двигателе, когда в бортовой сети появляются дополнительные помехи от генератора.

📦 02. Коварный ШИМ-сигнал: как современные авто экономят на лампах

Вторая, и самая частая причина, почему не работает камера заднего вида при заведенном двигателе (особенно на автомобилях марок VAG, Skoda, BMW, KIA и Hyundai) — это алгоритм работы блока управления кузовной электроникой (BCM).

Современные автомобили подают на лампы заднего хода не постоянный, а пульсирующий ток. Эта технология называется ШИМ (широтно-импульсная модуляция). Бортовой компьютер очень быстро включает и выключает питание лампы (десятки раз в секунду).

Зачем это нужно машине? Так электроника снижает нагрев плафона, бережет нить накаливания лампы и существенно экономит энергию.

Как это влияет на камеру? Для обычной лампочки такие микро-паузы незаметны из-за инерции свечения, но для цифровой матрицы камеры это катастрофа. Камера буквально включается и выключается в такт этим импульсам. В результате на мониторе Android-магнитолы появляются горизонтальные полосы, рябь или черный экран.

🛠 03. Как убрать рябь: реле, конденсаторы и фильтры питания

Чтобы обеспечить матрице стабильное и чистое питание, автоэлектрики используют несколько проверенных схем подключения:

Установка фильтра питания (реле с конденсатором). Это небольшая коробочка, внутри которой находится выпрямительный диод и конденсатор. Конденсатор работает как мини-аккумулятор: он заряжается в момент импульса и отдает энергию в паузах, сглаживая «рваный» ток от фонаря заднего хода до ровной линии. Диод при этом не дает току уйти обратно в бортовую сеть.

Подключение через 4-контактное автомобильное реле. Это самый надежный способ. Сигнал от фонаря заднего хода используется только для «щелчка» реле (включения), а основное питание (чистые 12В) берется напрямую от аккумулятора или надежного плюса в блоке предохранителей. Камера получает идеальное питание без помех.

Встроенный DC-DC преобразователь (Step-Down). В качественных камерах на проводе питания уже установлен специальный стабилизационный блок. Он способен переваривать скачки напряжения от 9 до 16 вольт и преобразовывать их в идеальные 3.3 В, необходимые для стабильной работы сенсора и пластиковой оптики (этот легкий и надежный вариант не является многослойной камерой, что снижает нагрузку на крепления). Такая технология аппаратно компенсирует просадку на длинном кабеле и сглаживает мелкие помехи от генератора.

🔌 04. Идеальный исходник: технологии "Батя Рулит"

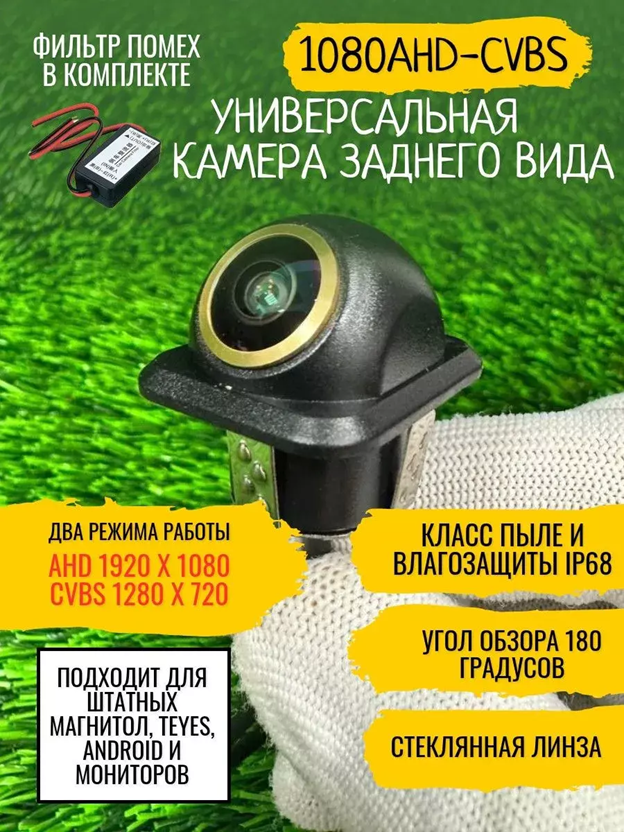

Именно для борьбы с рябью и просадками напряжения мы поставляем автомобильную камеру заднего вида с фильтром помех — это готовое аппаратное решение всех проблем, описанных в статье. Встроенное реле задержки сглаживает пульсирующий ШИМ-сигнал от блока комфорта: картинка появляется чисто, без мерцаний и помех даже при заведенном двигателе.

Автомобильная камера заднего вида с фильтром помех – OZON
Автомобильная камера заднего вида с фильтром помех - WB
Автомобильная камера заднего вида с фильтром помех – Наш сайт

- Реле задержки — картинка появляется чисто, без мерцаний и помех
- Два формата: CVBS 1280×720 для штатной и AHD 1920×1080 для Android
- Магнитолы без AHD (Teyes CC2L, X1 Wi-Fi, MAX CC, а также Pioneer, JVC, Clarion, Alpine) заработают в режиме CVBS — после обрезки зелёного провода
- Широкий угол обзора 150–170°, автобаланс белого
- Универсальная установка (объектив Ø19 мм), кабель 6 м, питание 12 В
- Рабочая температура от −30 до +80 °C, защита IP67

Важно: реле задержки убирает мерцание картинки, но не ускоряет «пробуждение» магнитолы — за скорость появления отвечает само головное устройство (быстрый старт, спящий режим, прямой сигнал реверса). Переключение зелёным проводом необратимо; с камерами в зеркало камера не работает.

❓ 05. Частые вопросы

В: Почему на заглушенной машине камера показывает идеально, а на заведенной появляются полосы?
О: На заглушенном авто питание идет напрямую от аккумулятора (чистый постоянный ток). При запуске двигателя включается генератор, а блок управления начинает подавать на лампы пульсирующий ШИМ-сигнал, который цифровая матрица камеры воспринимает как сильные перебои в питании.

В: Обязательно ли тянуть плюс от аккумулятора при установке реле?
О: Нет, тянуть провод через весь салон под капот не обязательно. Стабильный «плюс», появляющийся при включении зажигания (ACC), можно найти в салонном блоке предохранителей или взять питание от розетки прикуривателя.

В: Поможет ли ферритовый фильтр (бочонок на проводе) избавиться от ряби?
О: Ферритовые кольца гасят только высокочастотные электромагнитные наводки. От импульсного ШИМ-питания фонарей и сильных просадок напряжения они не спасут. Здесь требуется аппаратное сглаживание тока (конденсатор) или независимое питание (реле).
