Компьютерное зрение (Computer Vision) и ADAS: как алгоритмы видят автомобили и пешеходов

31.07.2026

Современные головные устройства (Android-магнитолы) и видеорегистраторы всё чаще оснащаются функцией ADAS (Advanced Driver Assistance Systems) — системой помощи водителю. Устройства научились предупреждать о съезде с полосы и опасном сближении. Для многих водителей это выглядит как магия, но под капотом этих систем скрывается строгая математика и алгоритмы компьютерного зрения (Computer Vision). В этой статье мы разберем, как именно процессор анализирует видеопоток в реальном времени, не имея ни радаров, ни лидаров.

📋 01. Поиск паттернов: как нейросеть «понимает» изображение

Для процессора магнитолы видео с камеры — это не дорога и не машины, а просто гигантская матрица из миллионов пикселей, каждый из которых имеет свой цветовой код. Чтобы найти на этой матрице автомобиль, система использует метод поиска контрастных паттернов и детектирование границ (Edge Detection).

Нейросеть сканирует кадр в поисках резких перепадов яркости. Например, темная шина на фоне серого асфальта или яркий стоп-сигнал создают четкий градиент. Алгоритм ищет в кадре специфические геометрические формы: П-образные контуры кузова, круглые колеса, симметричные фары. Как только совпадение найдено, процессор обводит этот участок в виртуальную рамку — Bounding Box.

Для корректной работы этого процесса требуется идеально стабильная картинка. Именно поэтому в качественных системах все чаще применяются современные полимерные (пластиковые) линзы. В отличие от тяжелых многослойных стекол, легкая пластиковая оптика значительно меньше подвержена микровибрациям на неровной дороге. Нет «шевеленки» — значит контуры объектов остаются резкими, и нейросеть не теряет цель.

📦 02. Контроль полосы (LDW): геометрия контраста и координатная сетка

Система Lane Departure Warning (LDW) отвечает за контроль рядности. Чтобы алгоритм понял, где находится полоса, при первой настройке ADAS пользователь выставляет на экране виртуальный горизонт и капот. На базе этих данных процессор строит невидимую трехмерную сетку координат.

Далее алгоритм применяет фильтрацию изображения (часто переводя нижнюю часть кадра в черно-белый формат для максимального контраста) и начинает искать две сходящиеся линии.

Как это работает в динамике:

- Система ищет резкий переход от темного (асфальт) к светлому (белая или желтая разметка) и обратно к темному.

- Как только линии найдены, они привязываются к виртуальной координатной сетке.

- Если центральная точка камеры (символизирующая центр капота) пересекает одну из этих линий без включенного поворотника, алгоритм математически фиксирует выход за пределы заданных координат и подает звуковой сигнал.

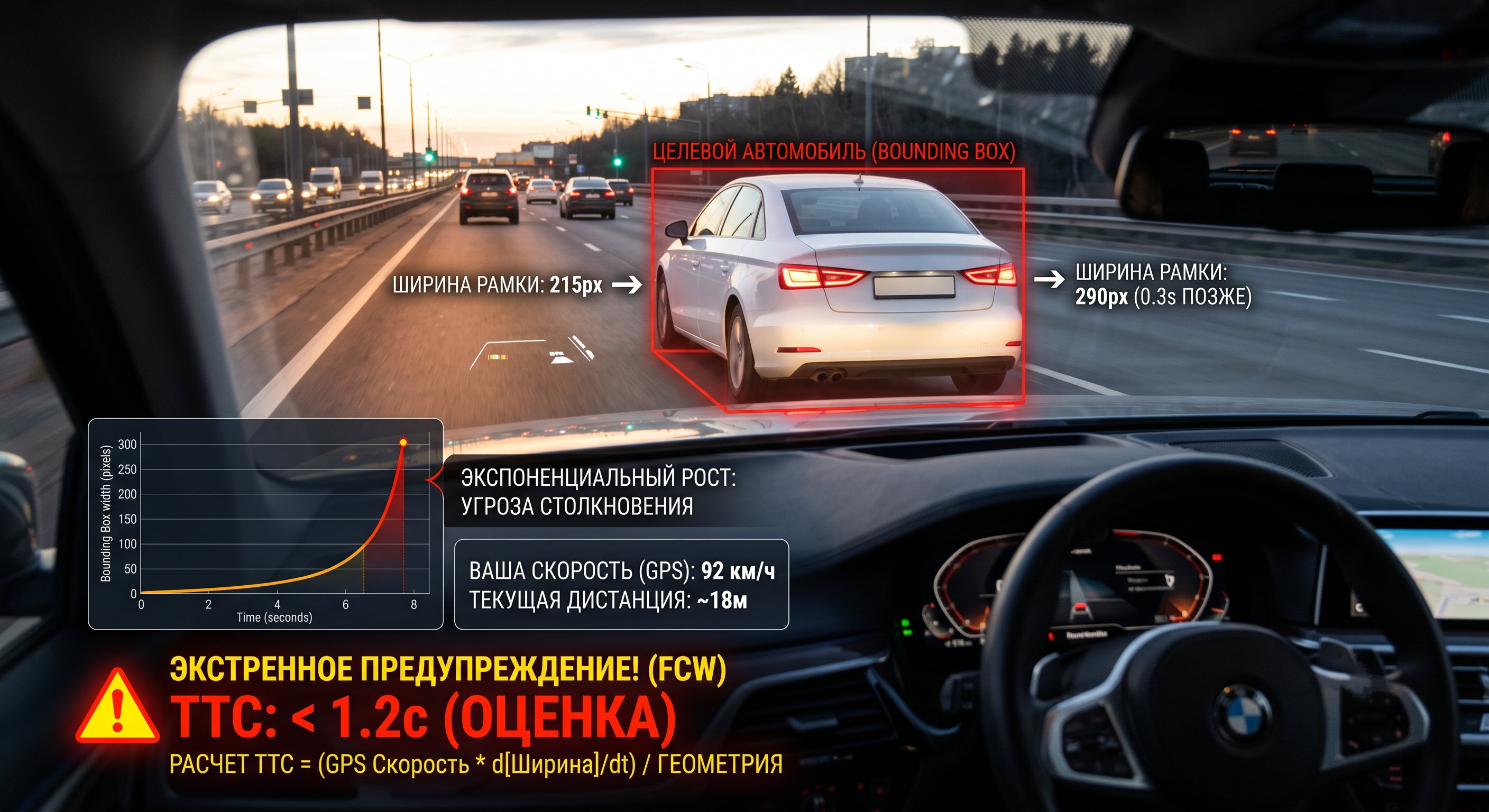

🛠 03. Предупреждение о столкновении (FCW): расчет дистанции в пикселях

Самая сложная задача для системы с одной камерой (монокулярное зрение) — определить расстояние до объекта. В отличие от радара, который измеряет время возврата радиоволны, у камеры нет информации о глубине пространства. Система Forward Collision Warning (FCW) решает эту задачу с помощью геометрии и скорости изменения размеров.

Когда нейросеть берет впереди идущий автомобиль в Bounding Box (рамку), она начинает непрерывно измерять ширину этой рамки в пикселях. Дальнейший расчет строится на простой логике:

- Если количество пикселей рамки не меняется, значит ваша скорость и скорость автомобиля впереди равны.

- Если рамка медленно увеличивается, вы плавно нагоняете цель.

- Если размер рамки начинает расти экспоненциально (очень быстро увеличиваться в ширину за доли секунды), алгоритм понимает, что дистанция стремительно сокращается. Сравнивая эту скорость расширения пиксельной рамки с вашей текущей скоростью (по данным GPS), процессор вычисляет примерное время до возможного контакта (TTC — Time to Collision) и выдает экстренное предупреждение.

🔌 04. Идеальный исходник: технологии "Батя Рулит"

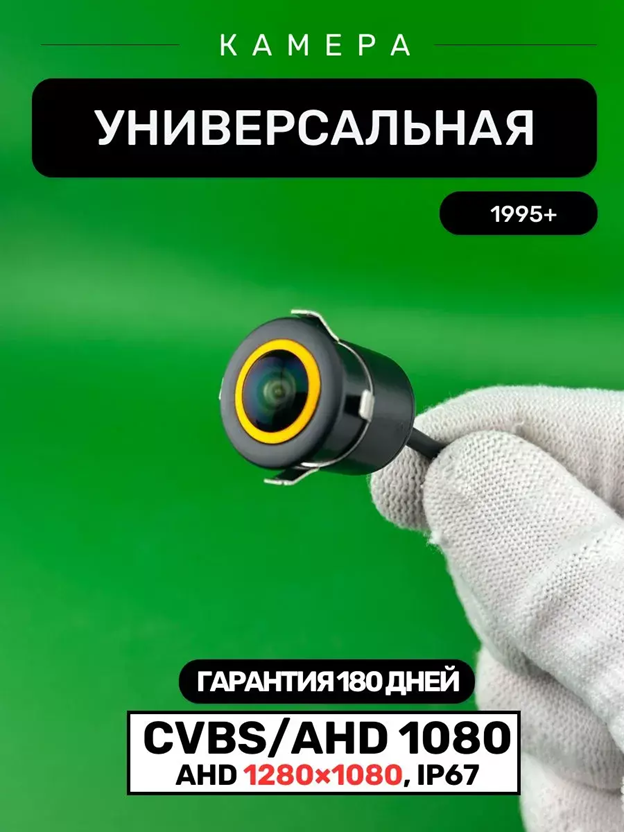

Всё, что описано в статье — от детектирования границ до расчета дистанции в пикселях — работает только при стабильном и четком видеопотоке. Именно такой исходник дает наша универсальная камера заднего вида: матрица MCCD с автоматическим балансом белого формирует контрастную картинку с резкими границами объектов, а встроенное реле задержки обеспечивает передачу изображения без мерцаний экрана — никакой «шевеленки», сбивающей алгоритмы.

Камера подходит для всех автомобилей: врезной корпус диаметром 19 мм встает в стандартное отверстие в бампере любой машины.

Автомобильная камера заднего вида AHD универсальная D19 – OZON
Автомобильная камера заднего вида AHD универсальная D19 – WB
Автомобильная камера заднего вида AHD универсальная D19 – Наш сайт

- Защита IP67 и герметичный корпус — влага, конденсат и снег не попадут внутрь
- Реле задержки — картинка без мерцаний при включении задней передачи
- Два формата: CVBS 1280×720 для штатной и Full HD 1920×1080 для Android
- Магнитолы без AHD (Teyes CC2L, X1 Wi-Fi, MAX CC, а также Pioneer, JVC, Clarion, Alpine) заработают в режиме CVBS — после обрезки зелёного провода
- Широкий угол обзора 170°, компактный прочный корпус

❓ 05. Частые вопросы

В: Почему система ADAS иногда теряет разметку в дождь?
О: Алгоритмам компьютерного зрения нужен высокий контраст. Вода на асфальте создает блики, которые сливаются с белой разметкой. Нейросеть перестает видеть четкий градиент и временно отключает ведение по полосе, так как линии на математической сетке пропадают.

В: Будет ли работать функция FCW (предупреждение о столкновении) ночью?
О: Да, но эффективность зависит от матрицы камеры и освещения. Ночью алгоритм перестраивается и ищет паттерны не по кузову автомобиля, а по двум красным точкам (габаритным огням). Вычисление дистанции идет по скорости увеличения расстояния между этими двумя огнями на матрице.

В: Влияет ли качество объектива на точность распознавания?
О: Напрямую. Если линза искажает геометрию или дрожит, расчет скорости в пикселях собьется. Именно поэтому современная легкая пластиковая оптика выигрывает у массивных стекол, минимизируя вибрационные помехи для процессора.
