Математика кадровой частоты (Frame Pacing): почему камера PAL (25 fps) «дергается» на экране Android-магнитолы

31.07.2026

Включая заднюю передачу и глядя на экран современной Android-магнитолы, водитель рассчитывает увидеть плавное, кинематографичное изображение движущихся объектов. Однако на практике видео с парковочной камеры порой идет микрорывками, создавая ощущение «рваной» или дерганой картинки. Многие ошибочно винят в этом слабый процессор или плохой видеокабель. Но корень проблемы кроется в чистой математике, несовпадении стандартов кадровой частоты и физике дисплея.

📋 01. Физика дисплея: почему матрица магнитолы работает на 60 Гц

Современные экраны мультимедийных систем создаются на базе стандартных матриц (чаще всего IPS), унаследованных от индустрии планшетов и смартфонов. Штатная частота обновления таких дисплеев жестко зафиксирована на значении 60 герц (60 Гц). Это означает, что матрица физически обновляет пиксели ровно 60 раз в секунду, ожидая от процессора новый кадр каждые 16.6 миллисекунды.

В то же время классический аналоговый стандарт видеонаблюдения PAL (и многие бюджетные камеры) выдает строго 25 кадров в секунду (fps). Возникает закономерный технический вопрос: как софт магнитолы заставляет дисплей с частотой 60 Гц показывать видеопоток, поступающий в два с половиной раза медленнее?

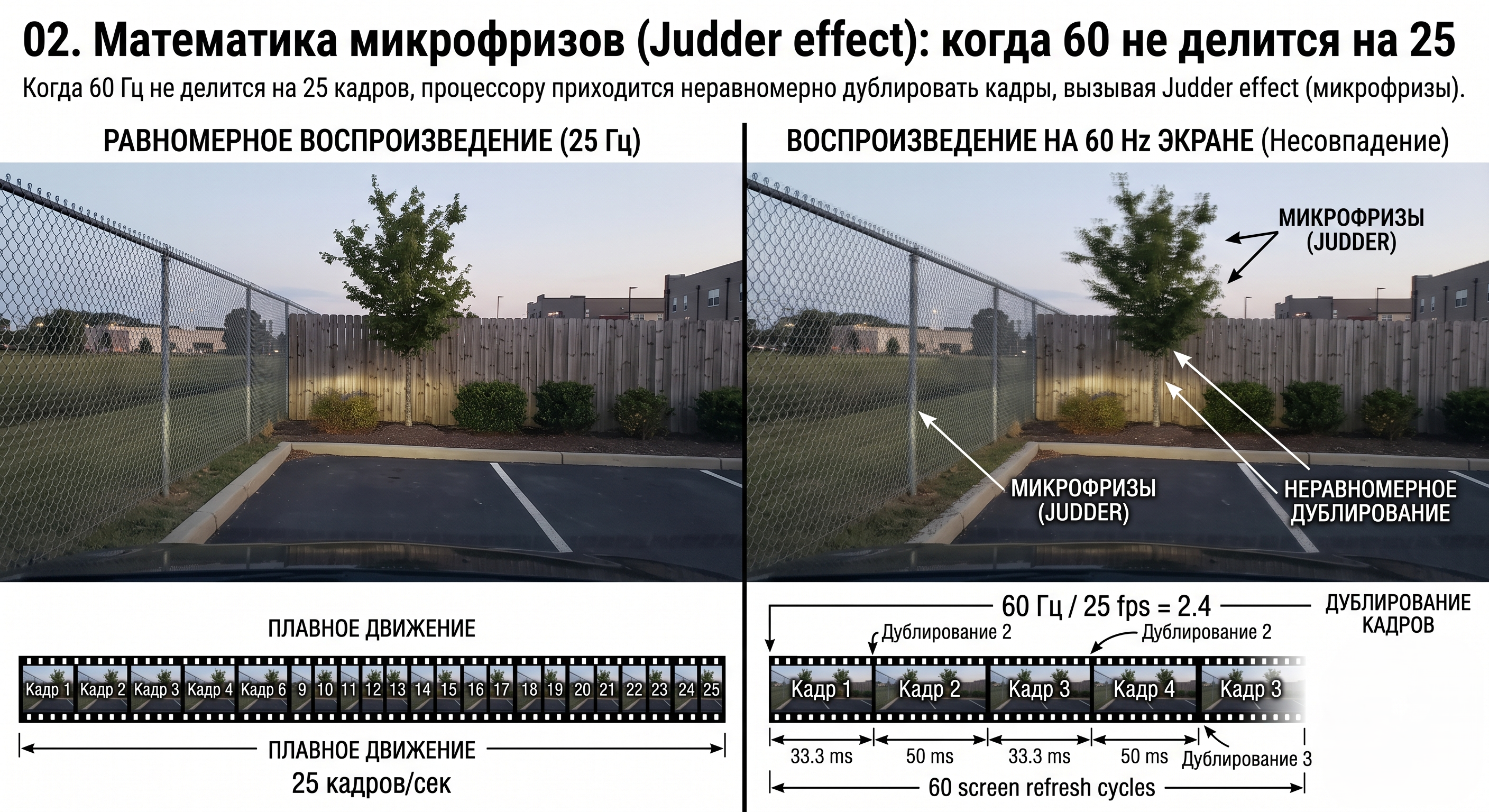

📦 02. Математика микрофризов (Judder effect): когда 60 не делится на 25

Поскольку 60 герц не делится на 25 кадров без остатка (результат деления равен 2.4), процессору магнитолы приходится заниматься «насилием над математикой» в режиме реального времени. Это порождает неприятный оптический эффект, известный как Judder effect (микрофризы).

Чтобы заполнить 60 циклов экрана двадцатью пятью кадрами видео, системе приходится дублировать кадры неравномерно:

- Первый кадр с камеры процессор показывает на экране дважды (в течение двух циклов обновления матрицы — 33.3 мс).

- Второй кадр дублируется уже трижды (занимая три цикла — 50 мс).

- Этот цикл неравномерного повторения постоянно сбивается, из-за чего движение объектов на парковке (например, медленно приближающегося забора или едущей сзади машины) воспринимается человеческим глазом как подергивания и рывки.

🛠 03. Решение проблемы: почему важен правильный выбор формата камеры

Чтобы избавиться от микрофризов и сделать картинку плавной, современные головные устройства и камеры должны работать в едином цифровом стандарте высокой четкости (AHD). Цифровые AHD-камеры передают видеопоток с фиксированной частотой 30 fps (или 60 fps в топовых решениях).

Математика с частотой 30 fps идеальна для экранов 60 Гц: каждый кадр с камеры выводится на дисплей ровно два раза. Никаких математических перекосов, неравномерных задержек и рывков. Картинка идет плавно, а водитель получает точный визуальный контроль над траекторией движения.

Кроме того, качественная аппаратная база (например, использование легкой и устойчивой к вибрациям пластиковой оптики вместо тяжелых стекол) гарантирует, что даже при высокой частоте кадров объектив не будет создавать механических искажений, портящих общую геометрию потока.

🔌 04. Идеальный исходник: технологии "Батя Рулит"

Решение проблемы Judder-эффекта — переход на цифровой стандарт высокой четкости, и именно его дает наша универсальная камера заднего вида CVBS/HD 1280×1080. В режиме HD камера передает на Android-магнитолу стабильный цифровой видеопоток, идеально совместимый с 60-герцовыми экранами: движение объектов на парковке отображается плавно, без рывков и подергиваний.

Камера заднего вида универсальная для всех автомобилей – OZON
Камера заднего вида универсальная для всех автомобилей – WB
Камера заднего вида универсальная для всех автомобилей – Наш сайт

- Два формата в одной камере: CVBS для штатного монитора и HD 1280×1080 для Android-магнитолы — сами выбираете стандарт под свою систему.
- Магнитолы без поддержки AHD (Teyes CC2L, X1 Wi-Fi, MAX CC, а также Pioneer, JVC, Clarion, Alpine) заработают в режиме CVBS — достаточно обрезать зеленый провод.
- Оптика с отличной светочувствительностью — четкое изображение даже в темноте, когда плавность и детализация картинки особенно важны.
- Полная герметизация корпуса — внутрь не попадут вода, конденсат или снег, оптика не запотевает и не искажает геометрию потока.
- Защита IP67 — камера не боится дождя, мойки высокого давления и снега, выдерживает даже полное погружение в воду.
- Универсальная установка — встает на любой автомобиль в штатный разъем, без доработок и переделок.

❓ 05. Частые вопросы

В: Можно ли в настройках Android-магнитолы принудительно изменить частоту экрана с 60 Гц на 25 Гц?
О: Нет, аппаратная частота матриц головных устройств зашита на уровне их контроллера и системной прошивки. Изменить ее программно в пользовательском меню нельзя.

В: Всегда ли камеры формата PAL дают рывки на экране?
О: На старых аналоговых телевизорах с чересстрочной разверткой PAL работал идеально. Но современные цифровые процессоры Android-магнитол с прогрессивной разверткой и фиксированными 60 Гц экрана неизбежно сталкиваются с математическим несоответствием кадровой частоты.

В: Какую камеру выбрать, чтобы картинка была максимально плавной?
О: Выбирайте современные AHD-камеры с поддержкой разрешения высокой четкости и выводом стабильных 30 кадров в секунду. Это полностью устранит эффект Judder и обеспечит идеальную плавность видеоряда.
