Японский стандарт (JDM): ловушка 6-вольтовых магнитол и формата NTSC

31.07.2026

Владельцы праворульных японских автомобилей (Toyota, Nissan, Mazda, Honda), а также пользователи оригинальных ГУ от Eclipse, Panasonic или Clarion часто хотят заменить штатную камеру заднего вида на более современную. Они приобретают стандартную камеру с маркетплейса, подключают ее по заводской распиновке и... получают абсолютно черный экран или прыгающее черно-белое изображение. Проблема кроется в закрытой аппаратной архитектуре внутреннего рынка Японии (JDM), которая базируется на 6-вольтовом питании и строгом стандарте видеосигнала NTSC.

📋 01. Физика питания: почему штатные японские ГУ выдают 6 Вольт (или 5.5В)

В отличие от большинства европейских и азиатских автомобилей, где питание на камеру берется от силовой линии лампы заднего хода (12В), японские инженеры пошли по пути централизации. Оригинальная магнитола сама выступает блоком питания для штатной камеры.

Через специальный 4-контактный разъем головное устройство отправляет на камеру стабилизированное напряжение — ровно 6 Вольт (иногда 5.5 В). Такое решение защищает чувствительную оптику от генераторных скачков напряжения в бортовой сети и минимизирует электрические наводки. Для штатных японских камер этого напряжения достаточно, но это делает систему физически несовместимой со стандартами рынка Aftermarket.

📦 02. Токовое голодание: что будет, если подключить 12V камеру

Современная универсальная камера спроектирована для работы от 12 Вольт. На ее проводе (в небольшом утолщении-бочонке) или на самой плате находится понижающий DC-DC конвертер, который преобразует автомобильные 12В в рабочие 3.3В для питания DSP-процессора и CMOS-матрицы.

Если на вход такого конвертера подать 6 Вольт от японской магнитолы, его электронные ключи просто не откроются, так как не будет достигнут необходимый порог запуска. Камера столкнется с жесткой нехваткой тока, процессор не инициализируется, и магнитола покажет сообщение «No Signal» или абсолютный черный экран.

🛠 03. Видеостандарт NTSC: почему PAL аппаратно не читается

Вторая ловушка — кодировка видеосигнала. В Японии и США исторически принят стандарт телевещания NTSC (частота 60 Гц / 30 кадров в секунду). В Европе и России используется стандарт PAL (50 Гц / 25 кадров в секунду).

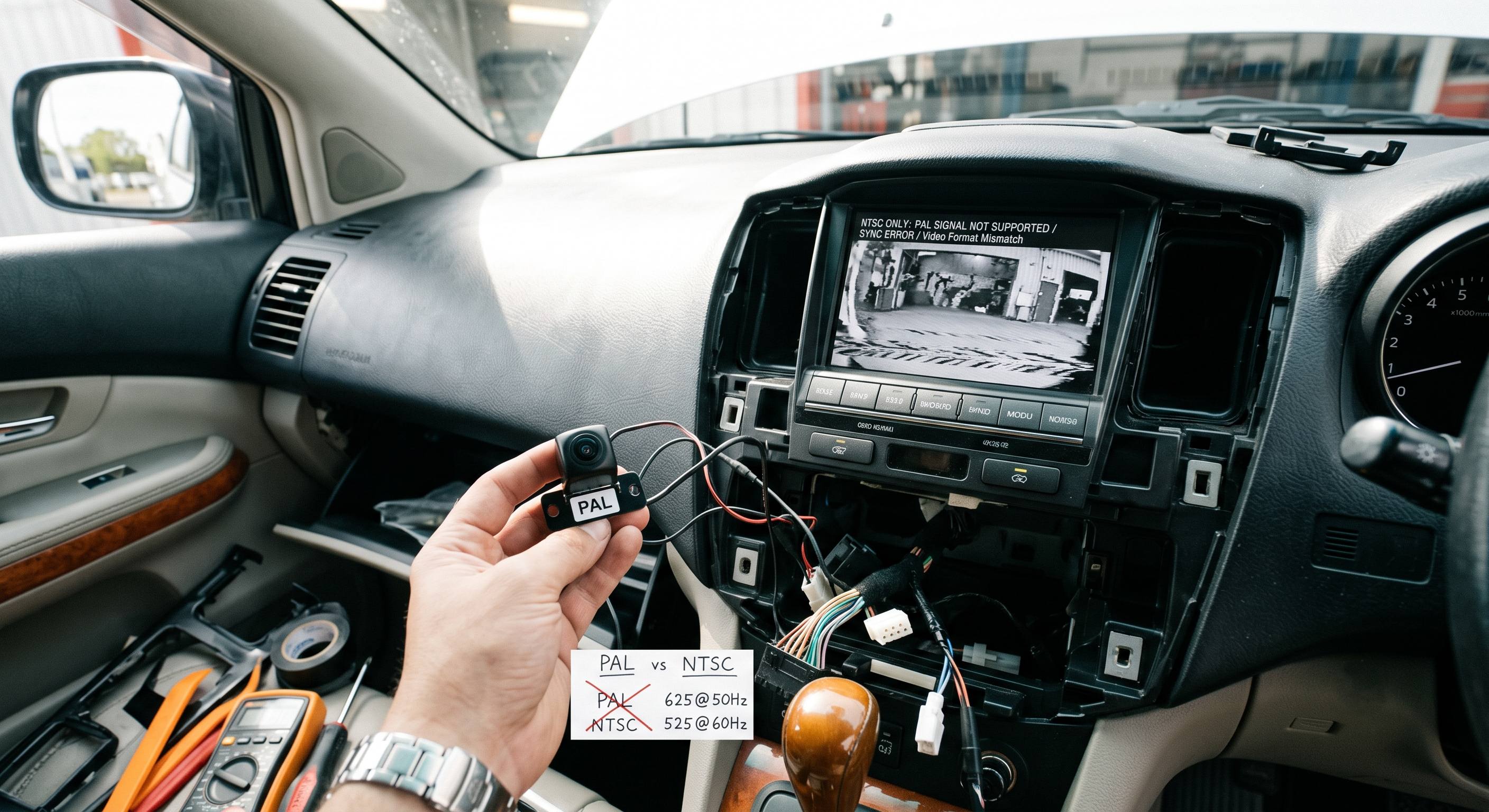

Штатные японские магнитолы не имеют универсального видеодекодера. На аппаратном уровне их процессоры спроектированы исключительно под чтение NTSC-потока. Если вы подключите PAL-камеру (даже если предварительно решите проблему с питанием 12В), процессор ГУ не сможет синхронизировать кадры. Результат — искаженная, «рвущаяся» картинка, инверсия цветов или полное отсутствие видеосигнала.

🔌 04. Инструкция: как подружить новую камеру с JDM-магнитолой

Чтобы заставить современную качественную оптику работать со старой японской магнитолой, необходимо соблюсти два инженерных правила:

- Обеспечить 12 Вольт. Самое изящное решение — использовать повышающий DC-DC преобразователь (Step-Up), который устанавливается между 6-вольтовым пином магнитолы и питанием камеры, поднимая напряжение с 6В до стабильных 12В. Альтернативный путь — взять чистое питание 12В от линии ACC, а 6-вольтовый выход магнитолы использовать только как триггер для включения микрореле.

- Выбрать правильный формат. Камера должна транслировать сигнал строго в аналоговом композитном формате NTSC (CVBS). Любые цифровые камеры AHD или аналоговые камеры PAL работать с оригинальным японским ГУ не будут.

❓ 05. Идеальный исходник: технологии "Батя Рулит"

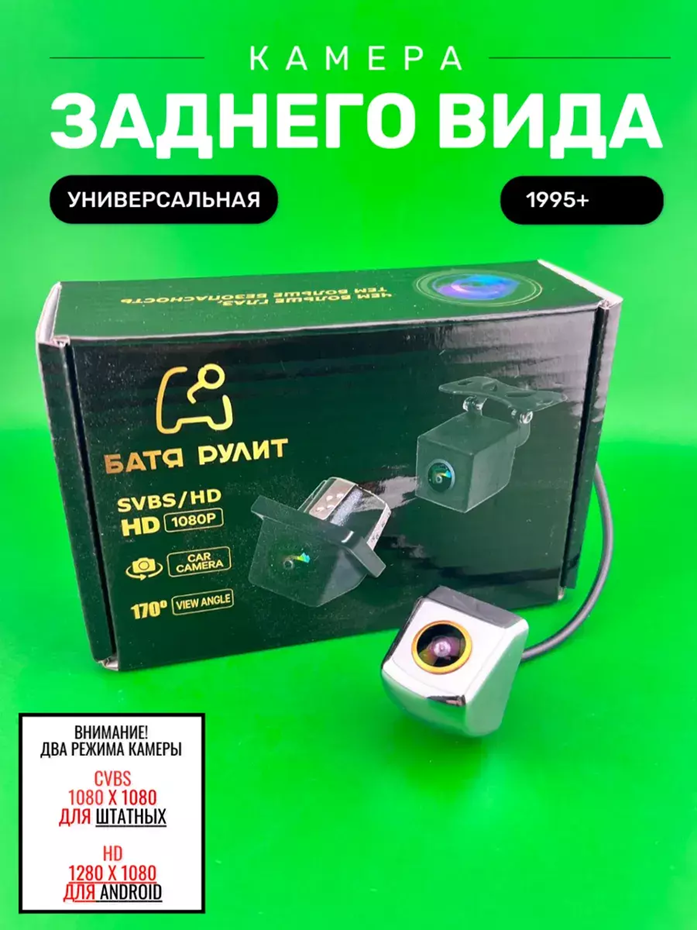

Когда вопрос с питанием решен (через Step-Up преобразователь или реле от линии ACC), остается выбрать камеру с правильным форматом сигнала — и наша металлическая универсальная камера CVBS/AHD подходит для этого идеально. В режиме CVBS она передает именно тот аналоговый композитный сигнал, который аппаратно понимают штатные японские магнитолы, а при будущем переходе на Android-ГУ вы просто задействуете режим HD — менять камеру не придется.

Автомобильная камера заднего универсальная HD/CVBS – OZON
Автомобильная камера заднего универсальная HD/CVBS – WB
Автомобильная камера заднего универсальная HD/CVBS – Наш сайт

- Два формата сигнала: CVBS для штатной японской магнитолы и HD для Android — одна камера закрывает и текущую, и будущую конфигурацию.
- Для Android-магнитол без поддержки AHD (Teyes CC2L, X1 Wi-Fi, MAX CC, а также Pioneer, JVC, Clarion, Alpine) камера переключается в режим CVBS обрезкой зеленого провода.
- Матрица с разрешением до 1280×1080 и уверенной ночной съемкой без дополнительной подсветки — то, чего критически не хватает устаревшим штатным камерам JDM.
- Широкий угол обзора 180 градусов — полный контроль над пространством позади автомобиля вместо узкого «туннеля» старой оптики.
- Стеклянная линза, устойчивая к царапинам — меньше мутнеет со временем и спокойнее переносит протирку.
- Металлический корпус с защитой IP67 — прочная и герметичная конструкция, рассчитанная на суровую эксплуатацию.

🏁 06. Частые вопросы

В: Можно ли программно переключить японскую магнитолу в режим PAL?
О: В 99% оригинальных японских ГУ (особенно у Toyota, Nissan и Panasonic) такой настройки не существует в сервисном меню. Декодер NTSC интегрирован аппаратно на уровне микросхемы.

В: Зачем менять штатную японскую камеру, если она надежная?
О: Штатные камеры старого поколения имеют устаревшие матрицы с крайне низкой светочувствительностью и узким углом обзора. В современных реалиях парковки они значительно уступают новой сенсорной оптике, которая "видит" даже в полной темноте.

В: Будет ли работать современная AHD-камера, если подать правильные 12 Вольт?
О: Нет. Японские магнитолы прошлых поколений способны принимать только стандартный аналоговый видеосигнал (CVBS). Цифровой стандарт высокого разрешения AHD ими физически не распознается.
