Геометрия парковочных линий: как правильно читать сетку и почему «красная зона» вас обманет
31.07.2026
Большинство водителей слепо доверяют парковочным линиям на экране магнитолы. Зеленая — можно ехать, желтая — внимание, красная — стоп. Но на практике слепая вера в эту цветную сетку часто приводит к неприятному хрусту бампера. Причина кроется не в бракованной камере, а в базовой физике, тригонометрии и пространственном восприятии. Давайте разберем, почему парковочные линии могут безбожно врать и как заставить их говорить правду.
📋 01. Тригонометрия парковки: высота и угол наклона
Парковочная сетка — это просто статичная двухмерная картинка, которая накладывается поверх видеосигнала (либо самим чипом камеры, либо процессором магнитолы). Она ничего не знает о габаритах вашего автомобиля.

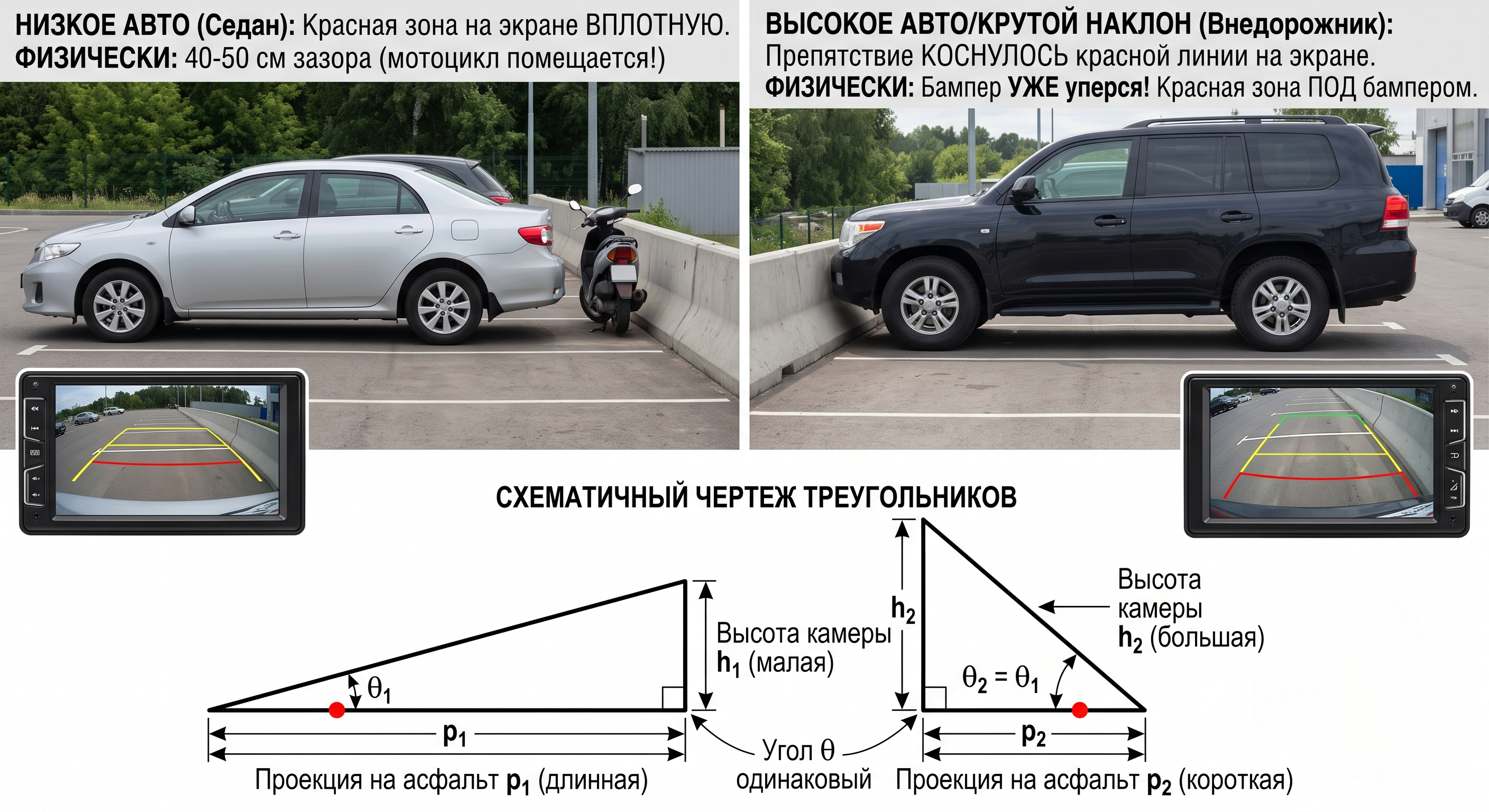

Здесь работает базовая тригонометрия: физическая дистанция на земле зависит от высоты и угла.
Если вы ставите камеру на спортивный седан (высота 40 см от земли), линии будут проецироваться далеко вдаль. Если ту же самую камеру с той же самой сеткой поставить на дверь багажника внедорожника (высота 1 метр), угол проекции изменится. Линии буквально «упадут» под машину. В итоге универсальных линий просто не существует.
📦 02. Иллюзия «красной зоны»: 10 сантиметров или полметра?
Из-за разницы высот и углов наклона красная линия меняет свое физическое значение до неузнаваемости.
- - На низком авто: Красная зона может означать, что до препятствия осталось еще добрых 40-50 сантиметров. Вы думаете, что прижались вплотную, выходите из машины, а там можно припарковать еще мотоцикл.
- - На высоком авто (или при сильном наклоне камеры вниз): Красная линия может лежать уже ПОД вашим бампером. Когда препятствие касается красной черты на экране, ваш бампер уже физически уперся в стену.
🛠 03. Динамические линии и их ручная калибровка
Многие современные Android-магнитолы умеют рисовать динамические (поворотные) линии на основе данных от CAN-шины автомобиля. Но даже им нужна физическая калибровка. Как это сделать правильно:
- - Найдите ровную площадку.
- - Возьмите рулетку и три ярких конуса (или бутылки с водой).
- - Поставьте конусы ровно по центру автомобиля на расстоянии 0.5 м, 1 м и 2 м от самой выступающей точки заднего бампера.
- - Зайдите в инженерные настройки магнитолы (раздел "Настройки камеры" или "Reverse Settings"). В большинстве современных устройств есть инструмент ручной корректировки сетки.
- - Сдвигайте, растягивайте и наклоняйте виртуальные линии на экране до тех пор, пока красная черта не ляжет ровно на конус 0.5 м, желтая — на 1 м, а зеленая — на 2 м.
🔌 04. Широкий угол и абсолютный ориентир: решения «Батя Рулит»

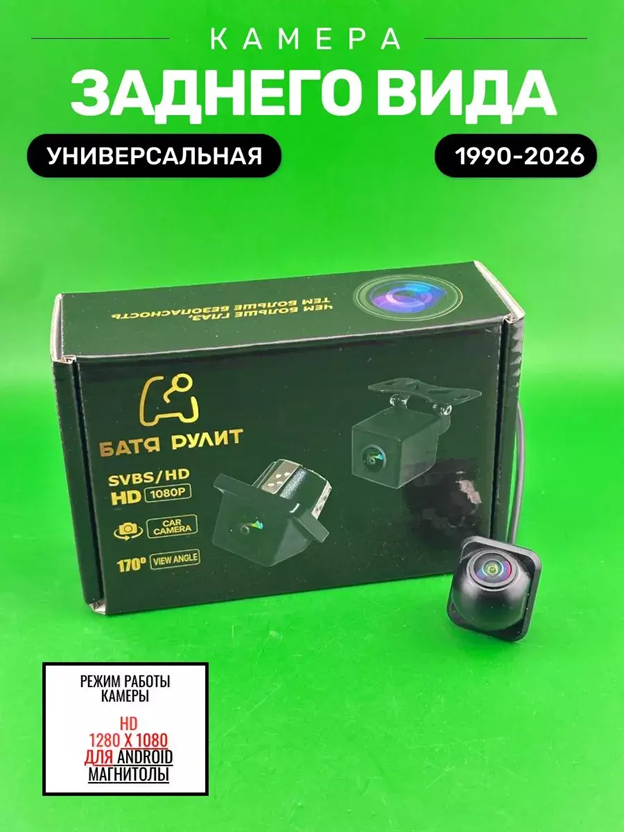

Какой бы точной ни была калибровка линий, главным ориентиром остается сама картинка — и она должна быть максимально четкой и детальной. Наша универсальная камера заднего вида CVBS/HD 1280×1080 дает именно такой исходник: на большом HD-экране Android-магнитолы видны и конусы при калибровке, и реальные миллиметры до препятствия, когда сетке доверять нельзя.
Камера заднего вида угловая универсальная 19" для всех авто – OZON
Камера заднего вида угловая универсальная 19" для всех авто – WB
Камера заднего вида угловая универсальная 19" для всех авто – Наш сайт
- Full HD (AHD) — чёткая картинка под большой HD-экран Android-магнитолы
- Зелёным проводом переключается разрешение AHD (720/1080) под вашу голову
- Многослойная оптика — хорошая светочувствительность даже в темноте
- Полная герметизация корпуса и защита IP67 — влага, конденсат и снег не страшны
- Универсальная установка (Ø19 мм), в штатный разъём, без переделок
❓ 05. Частые вопросы
В: Сетка смещена влево/вправо. Почему?
О: Если камера установлена не строго по центру (например, в плафоне подсветки номера, который смещен в сторону), линии будут указывать неверную траекторию. Эту асимметрию нужно компенсировать в настройках парковочных линий на самой магнитоле.
В: Линии поворачиваются, когда я кручу руль, но машина едет не по ним. В чем дело?
О: Магнитола получает данные об угле поворота руля от CAN-шины, но алгоритм расчета траектории не знает длину колесной базы и ширину вашей машины. Динамические линии дают лишь примерное направление, доверять на 100% им нельзя.
В: Как отключить парковочные линии самой камеры?
О: На проводе камеры обычно есть короткие петельки-проводки. Разрезав белый провод (универсальный стандарт, но сверяйтесь с инструкцией к конкретной модели), вы отключите встроенную в чип камеры статичную сетку.
