Гальваническая развязка и тайминги Android: почему VAG и BMW «выплевывают» камеру

31.07.2026

Владельцы немецких автомобилей (Volkswagen, Skoda, Audi, BMW) регулярно сталкиваются с классической проблемой при установке нештатной камеры заднего вида. При проверке на заглушенном моторе все работает идеально, но стоит завести двигатель и начать парковку, как камера начинает зависать, выдавать «No Signal» или черный экран. Проблема кроется не в браке оптики, а в глубоком конфликте между строгими алгоритмами европейского блока комфорта (BCM) и пользовательскими настройками современных Android-магнитол.

📋 01. Блок комфорта (BCM) и ШИМ-модуляция: как немцы экономят лампочки

В отличие от азиатских автомобилей, где на лампу заднего хода подается прямой аналоговый плюс (12В), немецкие инженеры используют ШИМ (широтно-импульсную модуляцию). Блок комфорта (BCM) подает пульсирующее напряжение, чтобы продлить срок службы ламп и отслеживать их перегорание. Обычная электроника камеры не переваривает такие пульсации, что сразу вызывает рябь на мониторе.

Но главная проблема в другом: BCM отключает питание на лампе ровно в ту самую миллисекунду, когда водитель выключает заднюю передачу. Никаких задержек — электрическая цепь разрывается мгновенно.

📦 02. Тайминги Android: зачем магнитола ждет еще 5 секунд

Прошивка Android-устройств спроектирована для максимального комфорта водителя. Когда вы совершаете сложный маневр (параллельная парковка или разворот в узком дворе), вам приходится несколько раз переключать селектор между «R» (Reverse) и «D» (Drive).

Чтобы экран не моргал при каждом переключении и приложения (например, навигатор или музыка) не перезапускались по кругу, система искусственно держит окно парковки открытым еще 3–5 секунд после пропадания сигнала заднего хода. Это позволяет комфортно парковаться в несколько приемов, не теряя визуальный контроль над бампером.

🛠 03. Суть конфликта: откуда берется черный экран

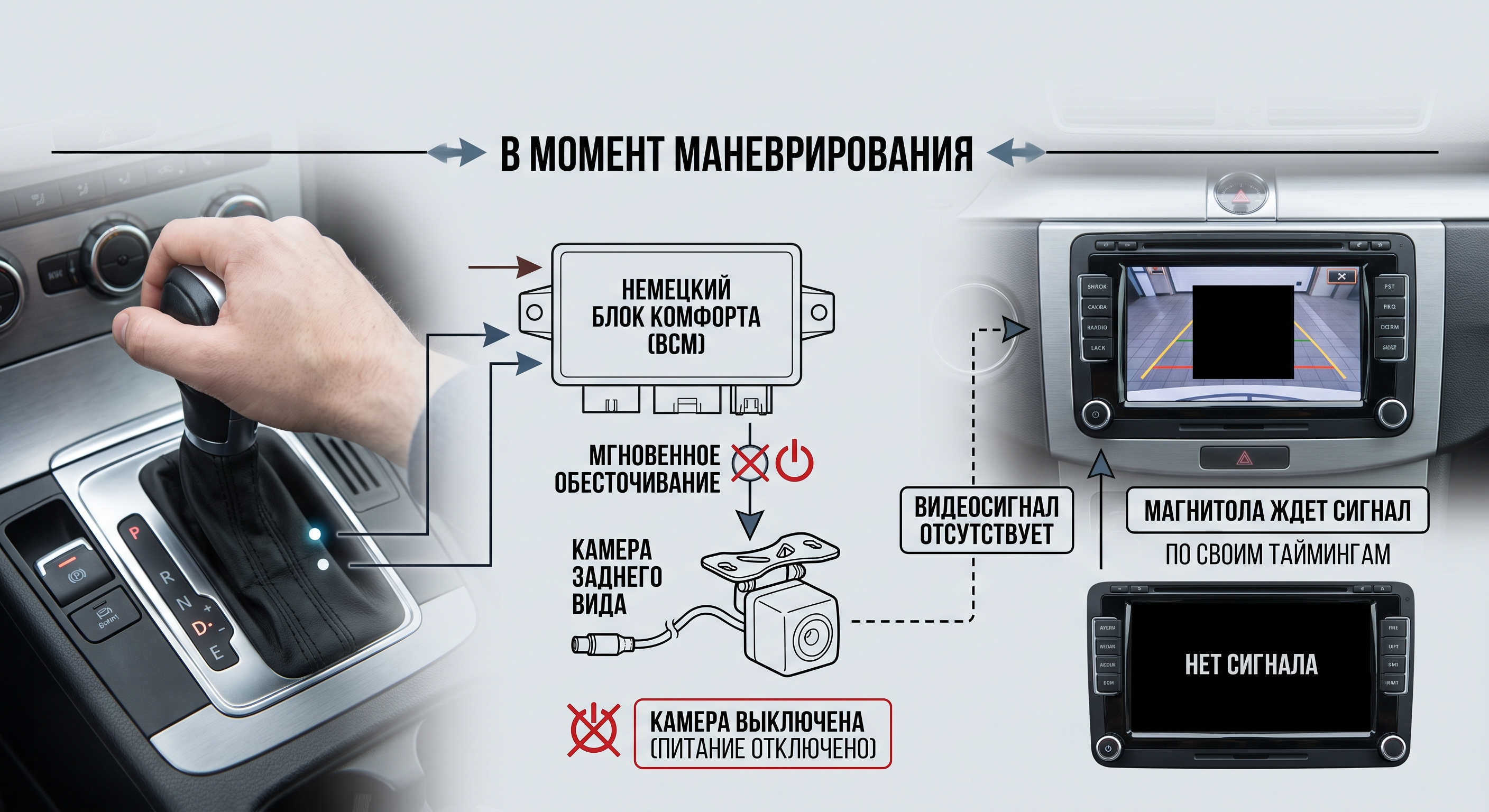

В момент маневрирования происходит следующее:

- Вы переводите рычаг из положения R в положение D.

- Немецкий блок комфорта мгновенно обесточивает цепь. Камера физически выключается.

- Магнитола, следуя своим таймингам, оставляет на экране интерфейс парковки и ждет видеосигнал.

- Поскольку камера уже обесточена, магнитола получает пустой сигнал. На экране появляется надпись «Нет сигнала» или просто черная заливка.

🔌 04. Гальваническая развязка и правильное подключение питания

Решать эту проблему заменой камеры бессмысленно — это вопрос архитектуры питания. Существует два технически правильных способа обойти этот конфликт:

- Использование фильтра-реле задержки: На питание камеры устанавливается специальный транзисторный или релейный фильтр с конденсатором. Сигнал от лампы заднего хода используется только как «триггер» для замыкания реле, а само питание берется от чистого источника постоянного тока (например, от линии ACC или аккумулятора через предохранитель). Фильтр сглаживает ШИМ-пульсации и поддерживает питание камеры еще несколько секунд после выключения передачи.

- Питание от линии ACC магнитолы: В современных комплектах универсальных камер часто предусмотрен красный проводок прямо на RCA-видеокабеле. Его можно подключить к специальному выходу питания камеры (Camera Power) на колодке самой Android-магнитолы. Тогда ГУ будет самостоятельно управлять питанием оптики синхронно со своими таймингами, полностью игнорируя капризный BCM автомобиля.

❓ 05. Идеальный исходник: технологии "Батя Рулит"

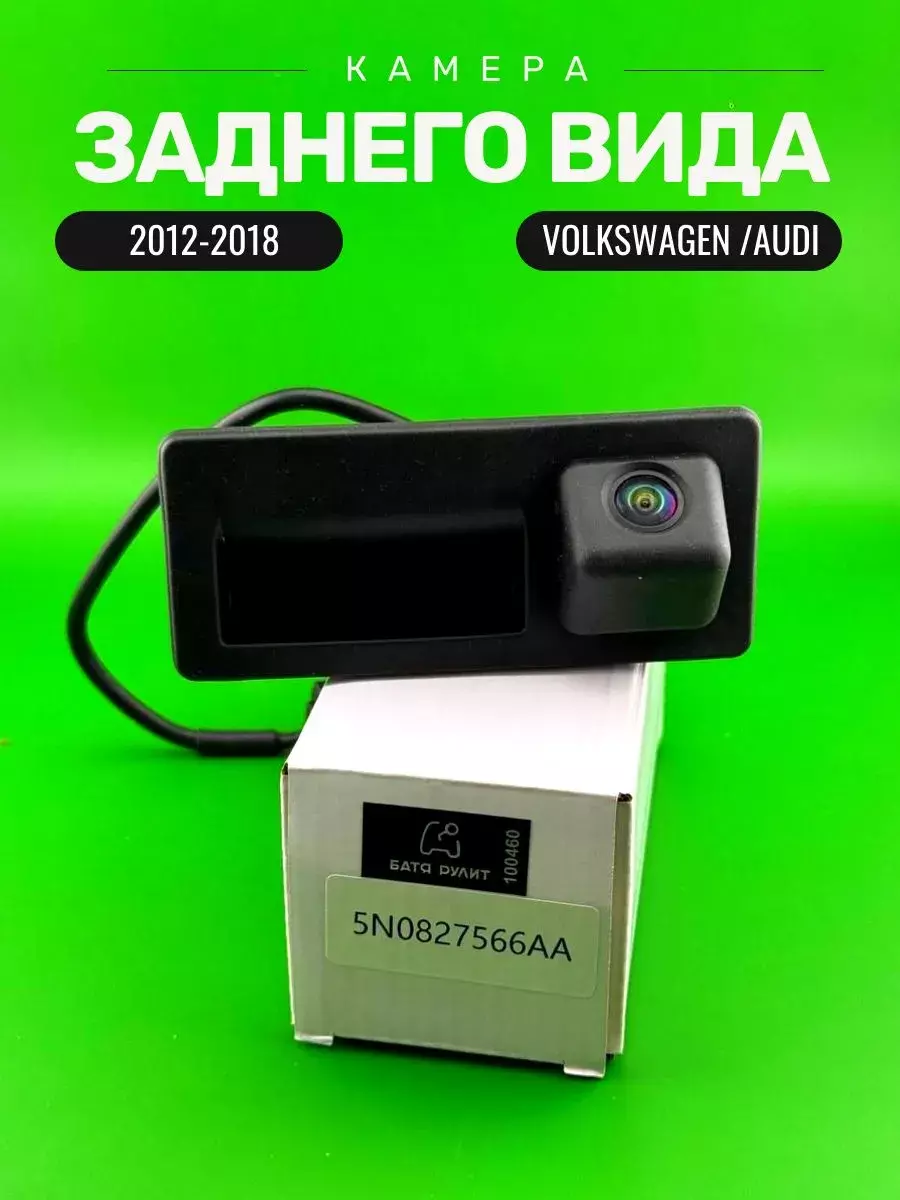

Именно для немецких автомобилей с их капризным блоком комфорта мы поставляем камеру заднего вида, встроенную в ручку открывания багажника (артикул 5N0827566). Это штатное место установки для автомобилей VAG: камера прячется под планкой подсветки номера, не нарушает дизайн кузова и располагается на правильной высоте с корректным углом обзора — бампер не перекрывает кадр. А подключение по схемам из раздела 04 (через реле задержки или линию Camera Power магнитолы) полностью снимает конфликт ШИМ и таймингов Android.

Применимость:
- VW Tiguan 2012–2018
- Audi A4 / S4 / RS4 (включая Avant и Quattro) 2008–2016
- Audi A5 / S5 / RS5 (Coupe и Sportback) 2008–2017
- Audi A6 / S6 / RS6 (включая Avant и Quattro) 2011–2018
- Audi A7 / S7 / RS7 2011–2018
- Audi Q3 2012–2018
- Audi Q5 / SQ5 2009–2017
- Audi Allroad 2013–2016

Камера заднего вида для Volkswagen AUDI – OZON
Камера заднего вида для Volkswagen AUDI – WB
Камера заднего вида для Volkswagen AUDI – Наш сайт

🏁 06. Частые вопросы

В: Можно ли просто отключить задержку в 5 секунд в настройках самой магнитолы?
О: Да, в расширенных заводских настройках большинства Android-магнитол можно найти пункт «Reverse Delay» и отключить его. Черный экран пропадет, но вам придется мириться с постоянным морганием экрана и сворачиванием приложений при каждом переключении передач.

В: На японских и корейских авто такой проблемы нет?
О: Как правило, нет. Азиатские производители чаще используют прямую аналоговую подачу напряжения 12В без сложной ШИМ-модуляции. Но тайминги магнитолы все равно будут работать, просто камера не будет отключаться так агрессивно.

В: Обязательно ли покупать дорогие CAN-bus адаптеры?
О: CAN-адаптер решает задачу комплексно, читая данные о включении передачи напрямую из цифровой шины автомобиля. Но если бюджет ограничен, качественного релейного фильтра будет вполне достаточно для стабильной работы.
