Здорово, мужики! На связи Батя. Дооснащение баварцев камерой заднего вида — процедура тонкая и с характером. Вытянул косу проводов, аккуратно запитался, подключил декодер к штатному экрану iDrive, включаешь задний ход... А картинка на мониторе сдвинута вправо, обрезана наполовину, двоится или бешено прыгает с рябью кадров. Владельцы BMW сразу начинают паниковать: «Камера кривая, матрица бракованная!» Спокойно, без нервов! В 99% случаев камера абсолютно исправна. Проблема сидит в крошечных тумблерах на корпусе видеоинтерфейса. Сегодня по-мужски разберем архитектуру закрытых мультимедиа BMW (CCC, CIC, NBT), физику рассинхронизации частоты развертки и то, как правильное положение DIP-переключателей ставит картинку точно по пикселям.
📋 01. Архитектура BMW: почему без декодера видеовход закрыт
В автомобилях BMW мультимедийный комплекс iDrive построен на закрытом протоколе передачи видеоданных LVDS. В отличие от азиатских машин, здесь нельзя просто взять и воткнуть аналоговый «тюльпан» в заднюю стенку головного устройства — там физически нет открытого разъема.

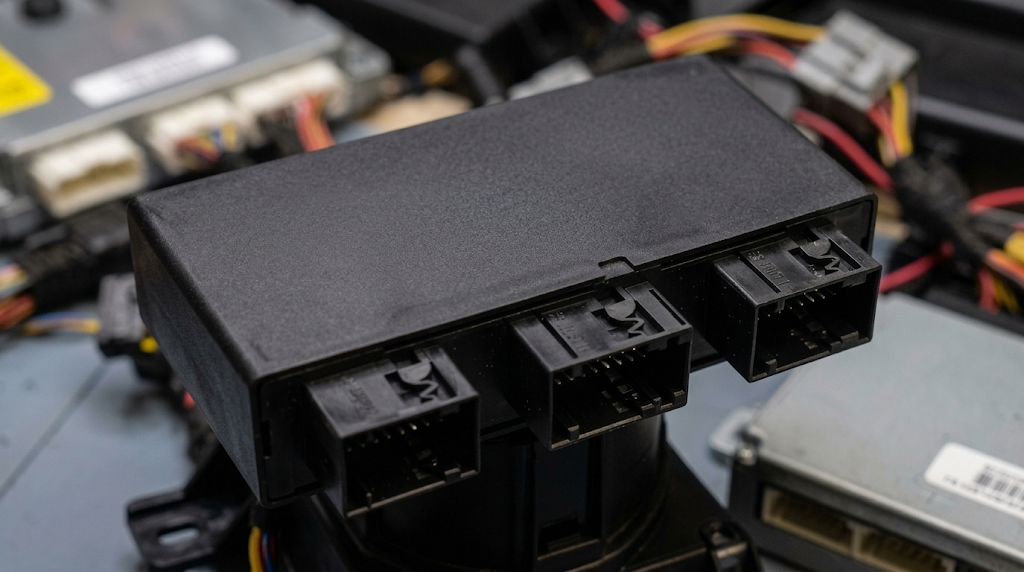

Чтобы завести картинку на заводской монитор, в разрыв штатного видеокабеля между головным блоком и экраном врезается специальный блок-декодер (видеоинтерфейс). Этот адаптер слушает заводскую шину CAN: как только вы переводите селектор АКПП в положение «R», декодер перехватывает сигнал с экрана, подменяет его видеопотоком с камеры заднего вида, генерирует динамические траекторные линии и отображает парктроники PDC. Но чтобы декодер точно понимал, с каким монитором он работает, ему нужна точная аппаратная настройка.
📦 02. Ловушка микропереключателей: диагональ экрана и CAN-протокол
На торце любого качественного видеоинтерфейса для BMW расположен блок микропереключателей — так называемые DIP-switches (обычно от 4 до 8 миниатюрных флажков). Именно в них кроется главная засада:
- Рассинхрон разрешения (6.5", 8.8" или 10.25"). У базовых мониторов BMW диагональ 6.5 дюйма имеет разрешение 400x240 или 800x480 пикселей. У широких экранов Professional (8.8" и 10.25") разрешение составляет 1280x480 или 1920x720. Если DIP-переключатель ошибочно выставлен на 6.5", а на машине установлен широкий монитор 8.8" — видеопроцессор декодера растягивает низкое разрешение на широкий дисплей: картинка съезжает в сторону, обрезается черным полем или смещается наполовину.
- Путаница CAN-режимов между поколениями CIC и NBT. Шины данных у систем CCC, CIC (4-pin LVDS) и NBT/NBT EVO (6-pin LVDS) кардинально отличаются скоростью обмена пакетами. Если тумблер протокола CAN выставлен неверно, декодер не попадает в фазу кадровой синхронизации. В итоге картинка начинает бешено «прыгать» по вертикали, мерцать полосами и срывать синхронизацию при малейшем нажатии на газ.
- Золотое правило перезагрузки декодера. Запомните на всю жизнь: декодер считывает положение DIP-переключателей ТОЛЬКО в момент подачи питания! Если вы щелкаете флажки на горячую при включенном зажигании — ничего не изменится. Переключили тумблеры — обязательно полностью обесточьте блок (выдерните колодку питания на 15 секунд) и включите заново.
🛠 03. Проверенные камеры заднего вида для BMW от Батя Рулит
Чтобы оптика выдавала кристально чистую картинку без шумов и слепых зон, берем проверенные заводские решения от «Батя Рулит». Камеры устанавливаются скрытно вместо одного из штатных плафонов подсветки номерного знака, сохраняя подсветку госномера и заводской облик кормы.
Вариант 1. Камера для классических кузовов BMW (E-серия 1994–2013)
Идеальное решение для легендарных кузовов: BMW E38, E39, E60, E61, E65, E66, E90, E91, E92 (1994–2013 годов выпуска). Корпус отлит строго по геометрии оригинального плафона пластмассы BMW.
Камера заднего вида BMW E38 / E39 / E60 / E90 — Ozon
Камера заднего вида BMW E38 / E39 / E60 / E90 — WB
- Разрешение видео: 1 режим камер: 1. FULL HD 1280 x 1024 для Android
- Влагозащита: IP67 (полная герметичность, мойки под давлением не боится)
- Переключение режимов: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Место установки: вместо одного из плафонов подсветки номерного знака
Вариант 2. Камера для BMW E/F-серий и кроссоверов X (2004–2019)
Специальный модуль для более свежих платформ и кроссоверов: BMW 1-Series, 3-Series, 5-Series, X5 (E70/F15), X6 (E71/F16), X3 (E83/F25), X4 (F26) 2004–2019 годов выпуска. Превосходная чувствительность оптики в темноте и широкий угол обзора.
Камера заднего вида BMW 1/3/5/X3/X5/X6 — Ozon
Камера заднего вида BMW 1/3/5/X3/X5/X6 — WB
- Разрешение видео: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Влагозащита: IP67 (полная влагостойкость, выдерживает реагенты и керхер)
- Переключение режимов: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Место установки: вместо одного из плафонов подсветки номерного знака
📌 Батина пометка: Мужики, у нас в магазине «Батя Рулит» в наличии имеются и другие специализированные камеры заднего и переднего вида на самые разные модели BMW, Mercedes, VAG, китайцев и корейцев — как в ручку багажника, так и штатные OEM-модули. Подберем под любой кузов без колхоза!
⚠ Батино предупреждение: Камеры работают строго по цифровому стандарту AHD! Для работы магнитола или видеоинтерфейс должны поддерживать формат AHD 720/1080. Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение разрешения между AHD 1080p и AHD 720p, в аналоговый сигнал он камеру не переводит!

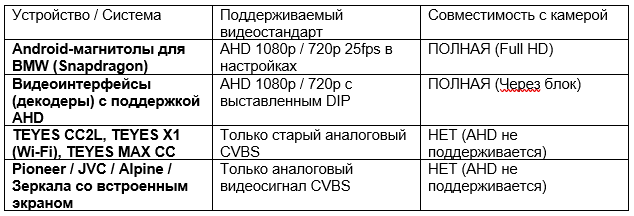

Таблица совместимости с головными устройствами и декодерами
Перед установкой сверьтесь с таблицей Бати:
🔌 04. Пошаговая установка и настройка декодера
- Шаг 1. Обесточивание бортовой сети BMW. Бортовая электроника баварцев крайне чувствительна к скачкам напряжения. Откидываем минусовую клемму аккумулятора в багажнике и ждем 5 минут, пока все блоки iDrive уснут.
- Шаг 2. Монтаж камеры вместо плафона. Снимаем внутреннюю обшивку крышки багажника. Аккуратно отщелкиваем штатный плафон подсветки номера. Новая камера монтируется вместо одного из плафонов подсветки номерного знака. Лампу подсветки переставляем в штатное гнездо на корпусе камеры — освещение номера сохраняется по ГОСТу.
- Шаг 3. Настройка разрешения петлей (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для вывода максимального Full HD провод оставляем целым. Если ваш видеоинтерфейс или монитор воспринимает только AHD 720p — перекусываем зеленую петлю.
- Шаг 4. Прокладка трассы к торпедо. Протягиваем проводку через резиновую защитную гофру крышки багажника, спускаем по задней стойке и укладываем вдоль порогов салона под ковролином вперед к головному устройству.
- Шаг 5. Конфигурация DIP-переключателей на декодере. Берем мануал к вашему видеоинтерфейсу. Четко выставляем тумблеры: выбираем точную диагональ экрана вашего BMW (например, 8.8" для широкого экрана CIC) и тип шины CAN. Только после этого подключаем разъемы к декодеру!
- Шаг 6. Подключение видеовхода и питания. Желтый тюльпан RCA от камеры подключаем в разъем REVERSE-IN (Camera IN) на косе декодера. Питание камеры (+12 В) берем со специального выделенного провода питания камеры, который выходит прямо из декодера (ни в коем случае не врезайтесь в импульсный провод фонаря заднего хода BMW без фильтра!).
- Шаг 7. Тестирование и сборка. Накидываем клемму АКБ, запускаем мотор, переводим селектор в положение «R». Картинка должна появиться мгновенно, ровно по центру экрана, с четкой геометрией и активными парковочными линиями. Собираем салон и багажник на штатные пистоны.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, переключил тумблер на декодере на нужный экран, а картинка всё равно прыгает. В чем дело?
О: Ты переключил на горячую! Процессор декодера считывает конфигурацию DIP-переключателей только в момент старта. Отключи фишку питания от интерфейса на 15–20 секунд, дай ему полностью разрядить конденсаторы и воткни обратно. Всё встанет на свои места.
- В: Почему изображение сдвинуто вправо, а слева черная полоса?
О: Типичный промах по диагонали экрана. На декодере выставлен конфиг 6.5 дюймов (базовый маленький монитор), а в машине стоит широкий экран 8.8 или 10.25 дюйма. Проверьте мануал интерфейса и переведите флажки в режим соответствующей ширины монитора.
- В: Можно ли подключить эти камеры напрямую к штатной голове BMW без декодера?
О: Нет, мужики! Ни один заводской блок CCC, CIC или NBT не имеет аналогового RCA-видеовхода. Им требуется либо заводской блок парковочной системы, либо внешний видеоинтерфейс (декодер), либо установка современной Android-системы в штатное посадочное место.
