Схемотехника и теплоотвод: почему одни камеры сгорают за месяц, а другие живут годами

30.07.2026

Автомобильная электроника работает в экстремальных условиях. Вибрации, перепады температур от -30°C до +50°C, ледяная вода с реагентами и, самое главное, нестабильное напряжение в бортовой сети. Почему одни камеры заднего вида годами выдают идеальную картинку, а другие умирают через месяц после установки? Ответ кроется глубоко внутри герметичного корпуса — в качестве схемотехники и законах физики.

📋 01. Питание и прыжки напряжения: зачем нужен DC-DC преобразователь

Главный враг любой чувствительной электроники — нестабильное питание. Базовое напряжение в легковом автомобиле принято считать равным 12 В. Однако на практике, при работающем двигателе и включенном генераторе (особенно на автомобилях Kia, Hyundai, VAG), напряжение может скакать от 12.2 В до 14.8 В.
А сама матрица камеры (сенсор) и ее процессор работают от напряжения 3.3 В или 5 В.

Дешевые китайские камеры используют примитивные линейные стабилизаторы. Они понижают напряжение, банально превращая "лишние" вольты в тепло. При 14.8 В такой стабилизатор раскаляется как утюг и быстро сгорает.

В качественных камерах используется импульсный понижающий DC-DC преобразователь (Step-down). Он работает как умный вентиль: очень быстро "нарезает" входное напряжение импульсами, пропуская ровно столько энергии, сколько нужно чипу, с КПД до 95%. Он почти не греется и легко переносит скачки бортовой сети.

📦 02. Теплоотвод в герметичном корпусе

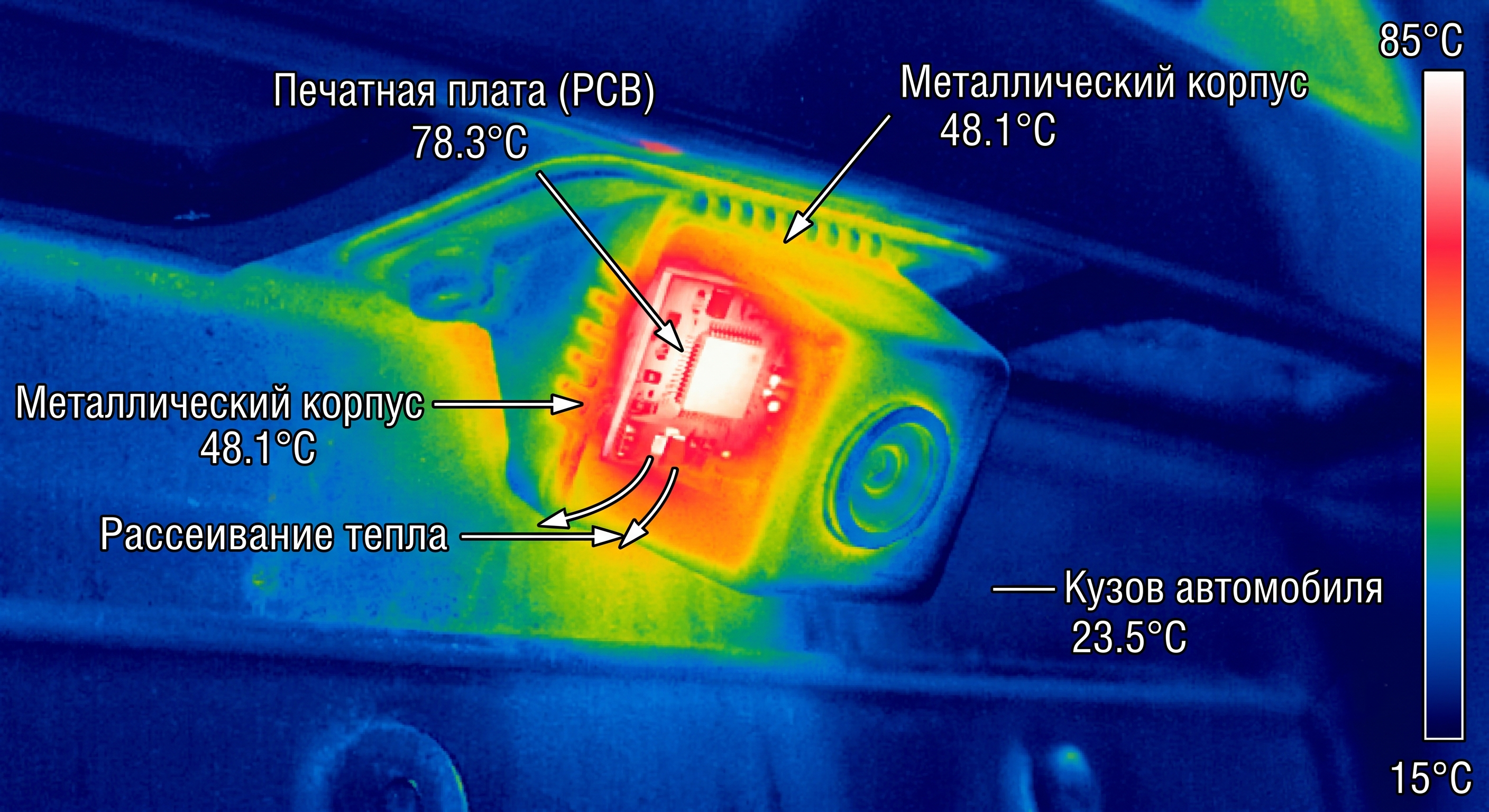

Матрицы высокого разрешения (AHD 1080p) и встроенные DSP-процессоры выделяют тепло во время работы. Но камера заднего вида — это замкнутая капсула, из которой нет выхода воздуху.

⚠ Внимание: Если тепло от процессора не отводится на корпус камеры, матрица начинает перегреваться. Первый признак температурной деградации сенсора — появление сильного цифрового "шума" (цветного снега) на экране даже днем. Через пару недель такого режима сенсор полностью выходит из строя.

В грамотной схемотехнике плата плотно прилегает к металлической задней стенке камеры (или используются термопрокладки), превращая весь внешний корпус в радиатор охлаждения.

🛠 03. Заливка компаундом: как достигается честный IP68

Стандарт IP68 означает полную защиту от пыли и способность длительное время работать под водой. Чтобы добиться этого, плату с электронными компонентами заливают специальным полимерным компаундом (эпоксидной или силиконовой смолой).

• Защита от воды: Компаунд вытесняет весь воздух, не оставляя влаге шансов добраться до контактов и вызвать замыкание.
• Защита от вибраций: Автомобиль постоянно трясет (особенно дверь багажника при захлопывании). Смола намертво фиксирует мелкие SMD-детали, не давая пайке отвалиться.

Дешевые камеры просто промазывают по краям герметиком. При первых перепадах температур внутри скапливается конденсат, который замыкает плату.

🔌 04. Деградация оптики: почему мутнеют линзы

Вы наверняка видели камеры, которые через год начинают показывать мутную, белесую картинку, словно в тумане. Дело не в грязи, а в физике полимеров. Бюджетные камеры оснащаются пластиковыми линзами. Под постоянным воздействием ультрафиолета (от солнца) и агрессивной химии на автомойках пластик (поликарбонат) деградирует: на нем появляются микротрещины, он желтеет и теряет прозрачность.

💡 Совет: Выбирайте камеры исключительно со стеклянной оптикой (маркировка 5G или 6G — 6 слоев стекла). Стекло не мутнеет от ультрафиолета, не царапается от протирания тряпкой и обеспечивает идеальное светопропускание годами.

❓ 05. Правильная схемотехника на практике: выбираем надежную камеру

Чтобы камера пережила и русскую зиму, и бесконечные скачки напряжения, ее «железо» должно быть спроектировано без компромиссов. Именно такой подход мы используем в универсальных камерах «Батя Рулит».

Плата полностью залита заводским компаундом (честный стандарт IP67), а за зрение отвечает высококачественная 6-слойная стеклянная линза (6G), которая не помутнеет ни от солнца, ни от реагентов на мойке. Кроме того, камера универсальна: благодаря умной плате она поддерживает гибридный режим работы (переключение между цифровым AHD 1080p и аналоговым CVBS осуществляется разрезанием зеленой петли), поэтому гарантированно запустится на любой магнитоле.

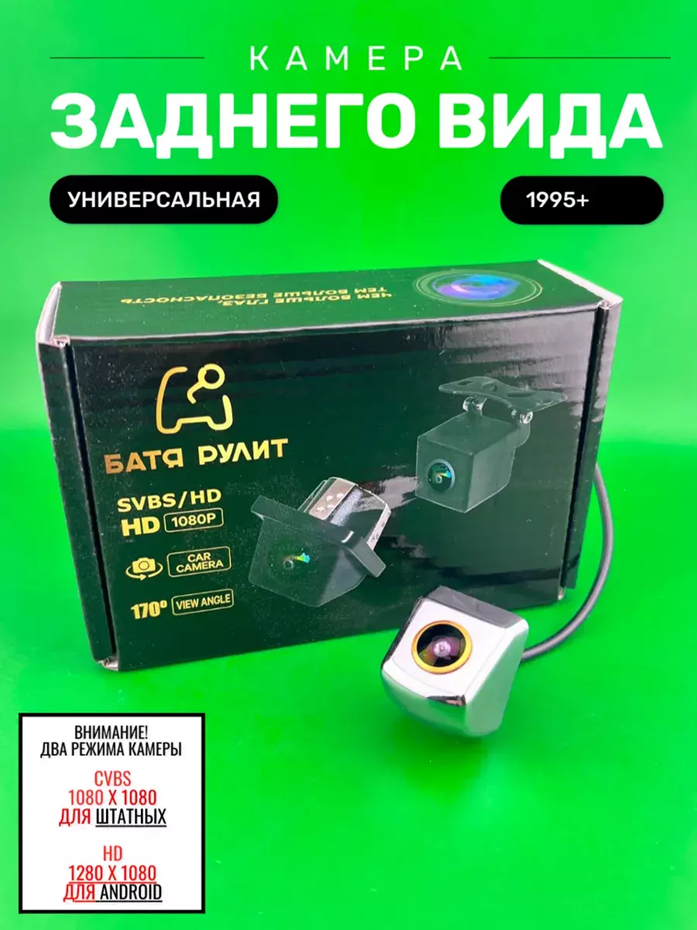

Автомобильная камера заднего универсальная HD/CVBS – OZON
Автомобильная камера заднего универсальная HD/CVBS – WB
Автомобильная камера заднего универсальная HD/CVBS – Наш сайт

- Стеклянная линза, устойчивая к царапинам — меньше мутнеет
- Металлический корпус и защита IP67 — прочно и герметично
- Два формата: CVBS для штатной и HD для Android
- Магнитолы без AHD (Teyes CC2L, X1 Wi-Fi, MAX CC, а также Pioneer, JVC, Clarion, Alpine) заработают в режиме CVBS — после обрезки зелёного провода
- Широкий угол обзора 180°, уверенная ночная съёмка без доп. подсветки
- Универсальная установка — подходит и для легковых, и для грузовиков/автобусов

🏁 06. Частые вопросы

В: Можно ли мыть камеру заднего вида мойкой высокого давления (Керхером)?
О: Если камера залита компаундом (имеет стандарт IP68) — да, внутренностям ничего не будет. Но струю воды нельзя подносить к объективу ближе чем на 30-40 см, иначе сильный напор может повредить внешние уплотнители или сорвать линзу.

В: Камера начала показывать "синий экран", но после перезапуска авто работает. В чем дело?
О: Это первый симптом перегрева стабилизатора на плате или сильной просадки напряжения при запуске двигателя. Процессор камеры зависает. Рекомендуем проверить питание и установить 4-контактное реле.

В: Можно ли отполировать помутневшую пластиковую линзу камеры?
О: Технически можно (как и фары), но из-за крошечного размера линзы сделать это качественно почти невозможно. К тому же, без защитного лака она снова помутнеет через месяц. Проще заменить камеру на модель со стеклянной оптикой.
