Почему камера «рябит» при заведенном двигателе? Разбираем ШИМ (PWM) на уровне физики

29.07.2026

Типичная ситуация при установке камеры заднего вида: на заглушенном автомобиле (при включенном зажигании) картинка идеальная. Но стоит завести двигатель — по экрану идут горизонтальные полосы, изображение прыгает, «рябит» или экран вовсе становится черным с надписью «Нет сигнала». Эта проблема массово встречается на VAG (Volkswagen, Skoda, Audi), BMW, Mercedes, а также на свежих Kia/Hyundai, Lada Vesta и многих других авто. Причина кроется не в камере и не в магнитоле, а в физике работы бортовой сети — системе ШИМ.

📋 01. Что такое ШИМ (PWM) и зачем он нужен

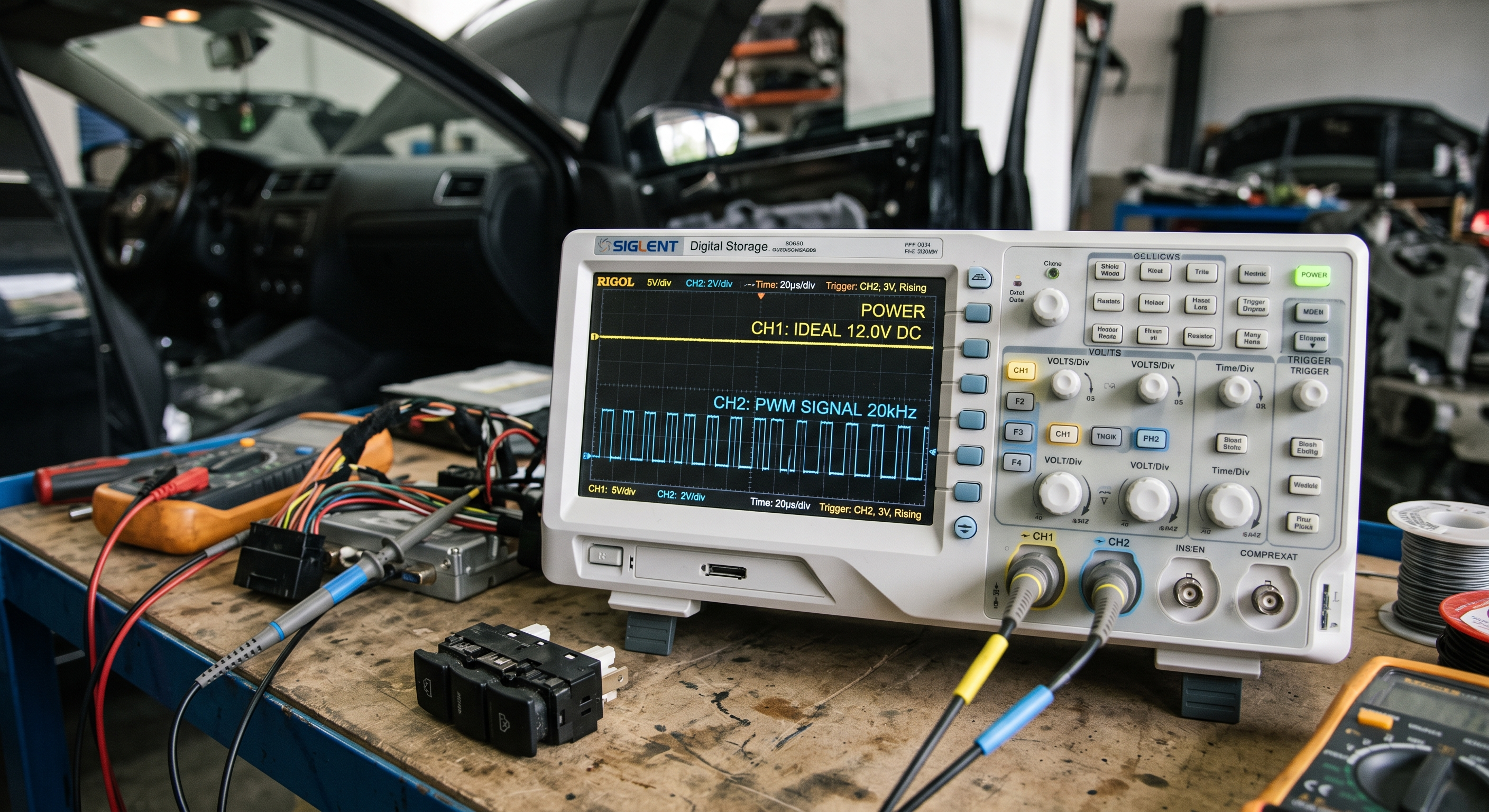

ШИМ (Широтно-импульсная модуляция) или PWM (Pulse-Width Modulation) — это способ управления питанием электроприборов в современном автомобиле. Вместо того чтобы подавать на лампу заднего хода стабильные и постоянные 12 Вольт, блок комфорта (BCM) подает напряжение импульсами (рывками) с высокой частотой — например, 100 раз в секунду.

Зачем автопроизводители это делают:

• Увеличение ресурса ламп: Нить накаливания галогенной лампы не перегорает из-за скачков напряжения генератора.
• Контроль яркости: Изменяя ширину импульса, можно сделать лампу ярче или тусклее без использования сложных реостатов.
• Холодная проверка ламп: Блок кидает короткие импульсы (микросекунды) даже на выключенную лампу, чтобы проверить целостность цепи. Если лампа сгорела, на приборке загорится ошибка.

📦 02. Почему пульсация убивает видеосигнал

Обычная галогенная лампа обладает высокой тепловой инерцией. Она просто не успевает остыть в те доли секунды, когда напряжение пропадает. Поэтому человеческий глаз видит ровный, постоянный свет.

Совершенно иначе реагирует электроника. Матрица камеры заднего вида (особенно современных AHD стандартов) и ее DSP-процессор требуют стабильного постоянного тока. При подключении питания напрямую к лампе заднего хода с ШИМ, камера включается и выключается 100 раз в секунду. Процессор камеры не успевает синхронизировать видеосигнал, происходит срыв кадра, что на экране выглядит как «рябь» или бегущие полосы.

🛠 03. Как правильно подключить камеру (Методы решения)

⚠ Внимание: Категорически запрещено подключать питание современных AHD-камер напрямую к лампе заднего хода на автомобилях немецкой тройки и свежих авто с блоками комфорта. Это может привести не только к помехам, но и к выходу из строя стабилизатора внутри камеры!

Метод 1: Использование фильтра питания (Выпрямитель)

Шаг 1. Купите автомобильный фильтр помех для камер (небольшая коробочка). Внутри нее находятся диод и конденсатор.

Шаг 2. Конденсатор накапливает заряд во время пика импульса ШИМ и отдает его камере в момент «провала» напряжения. Диод не пускает этот ток обратно в бортовую сеть автомобиля.

Шаг 3. Подключите вход фильтра (IN) к лампе заднего хода, а выход (OUT) — к проводу питания камеры.

Метод 2: Подключение через 4-контактное реле (Самый надежный способ)

💡 Совет: Этот метод идеален, если фильтр не справляется с сильными просадками напряжения (часто бывает на Skoda Octavia A7 / VW Polo).

Здесь лампа заднего хода используется только как управляющий сигнал (Trigger). Само питание (чистые 12В) берется от постоянного плюса, например, от розетки прикуривателя в багажнике, от клеммы аккумулятора или от блока предохранителей.

🔌 04. Качественная камера — залог чистой картинки

Даже при правильном подключении через реле или фильтр, дешевые безымянные камеры часто «плывут» из-за слабой внутренней схемотехники и отсутствия собственных стабилизаторов. Чтобы не переделывать работу дважды, мы рекомендуем сразу устанавливать проверенные камеры от магазина «Батя Рулит».

Наши камеры оснащены надежными внутренними компонентами и качественными сенсорами. Более того, они являются двухрежимными (AHD / CVBS). Если бортовая сеть вашего автомобиля (например, на VAG или BMW) дает настолько сильные наводки, что даже через реле магнитола теряет высокочастотный цифровой сигнал AHD, у вас всегда есть запасной план. Достаточно перерезать зеленую петельку на проводе камеры — она перейдет в стабильный аналоговый режим CVBS (NTSC). Этот режим гораздо менее чувствителен к микропросадкам напряжения и ШИМ-импульсам, что гарантирует появление чистой картинки без "ряби" на любом автомобиле.

Камера заднего вида универсальная HD – OZON
Камера заднего вида универсальная HD – WB
Камера заднего вида универсальная HD – Наш сайт

❓ 05. Частые вопросы

В: Можно ли отключить ШИМ программно (через OBD2-сканер)?
О: На многих автомобилях группы VAG (через Васю Диагноста или VCDS) можно зайти в 9 блок (Блок управления бортовой сети) и перекодировать тип лампы заднего хода с «Галоген» на «LED». Это отключает холодную проверку и сглаживает импульсы, что часто решает проблему без реле.

В: Почему старая камера (CVBS) работала нормально, а новая AHD рябит?
О: Аналоговые CVBS камеры потребляли меньше энергии и их чипы были менее чувствительны к микропросадкам. AHD-матрица высокого разрешения требует стабильного тока для DSP-процессора, поэтому малейшая просадка ШИМ приводит к срыву синхронизации кадра.
