Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку оригинальной штатной камеры заднего вида на стильный седан бизнес-класса Chery Arrizo 8 (кузов M1E, 2022–2025 годов выпуска). Делаем всё по уму и на совесть: никакого колхоза, скруток и переделки проводки — строго заводской стандарт PLUG AND PLAY разъём-в-разъём прямо в штатное посадочное место.
📋 01. Какая магнитола стоит у вас
На Chery Arrizo 8 с завода установлена сдвоенная цифровая панель и премиальный мультимедийный комплекс с поддержкой кругового обзора 360° и динамической разметки. Наша камера — оригинальная заводская деталь стандарта Plug and Play для прямой замены штатной камеры. Никаких сторонних мониторов огород городить не надо: она сразу передает картинку на заводской экран Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул этой детали — 704000440AA. Перед покупкой обязательно снимите неисправную камеру и сверьте номер на её корпусе! У Chery блок обзора жестко привязан к конкретным артикулам деталей, если номер отличается — картинка не пойдет.
Совместимость камеры:
- Штатная мультимедийная система Chery Arrizo 8 (при точном совпадении оригинального номера 704000440AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки под камеру — НЕСОВМЕСТИМО (требуется заводская коса и активация блока)
Штатные камеры и заводские OE-номера

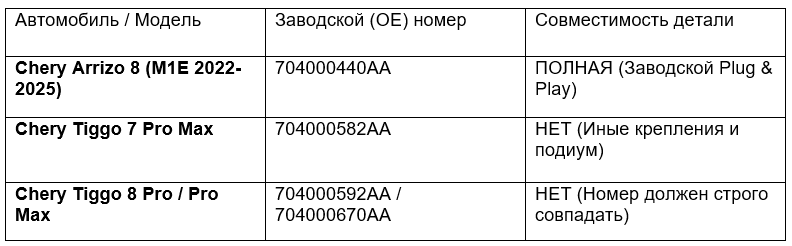

На Chery Arrizo 8 и кроссоверах линейки Tiggo китайцы ставят разные модули камер. Чтобы не ошибиться с заказом и не бегать с возвратами, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

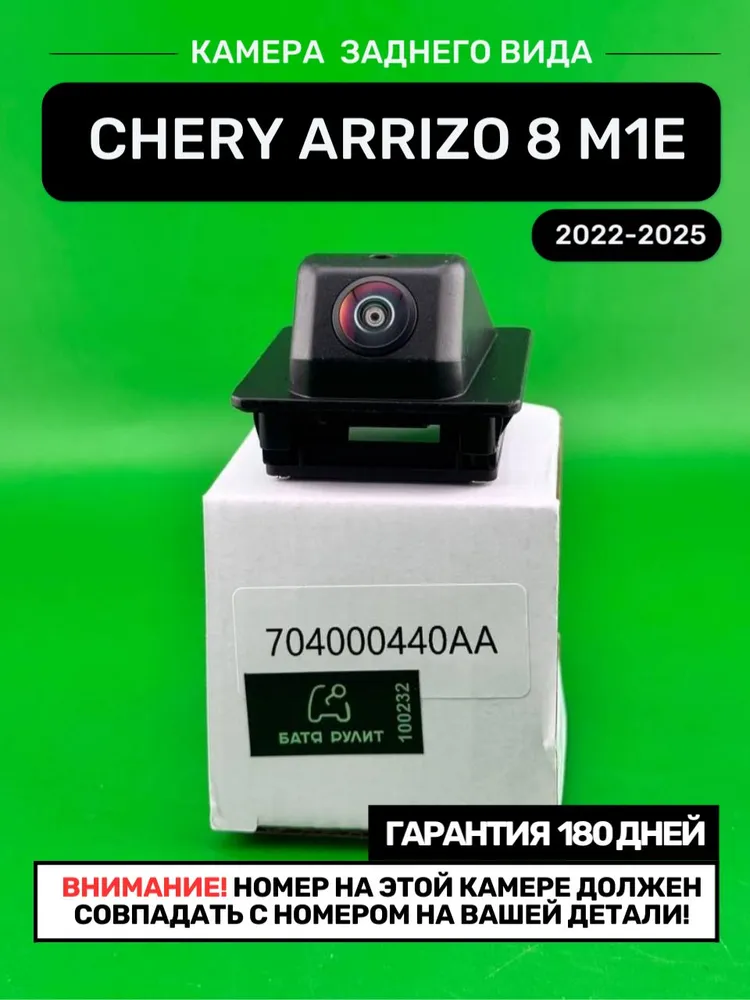

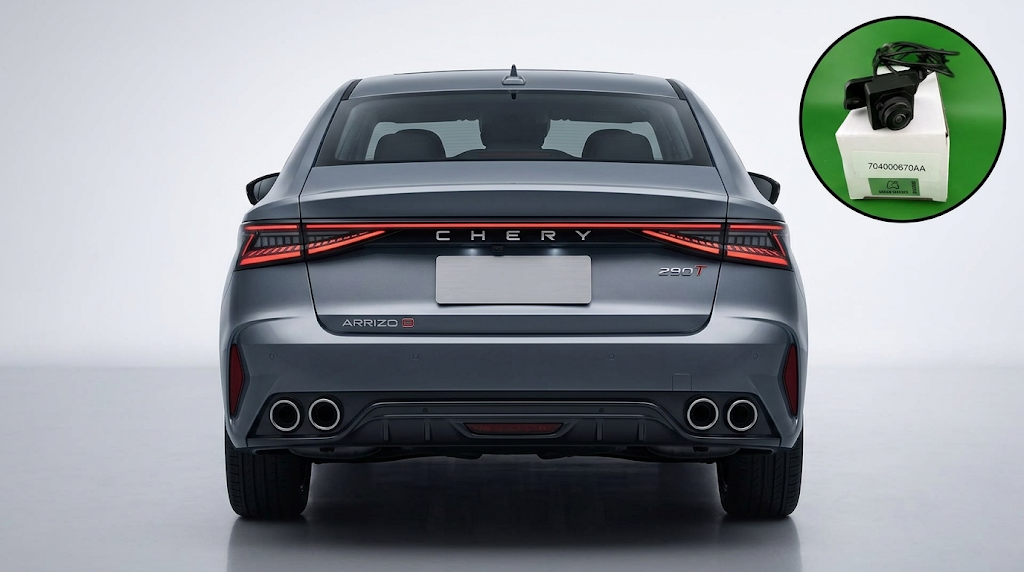

Берем добротную фабричную камеру от «Батя Рулит». Корпус герметичный, оптическая часть рассчитана на наши суровые дорожные условия, соль, реагенты и мойку высоким давлением. Место установки: монтируется в нишу над задним номерным знаком (в пластиковую накладку/саблю крышки багажника, рядом с плафонами подсветки номера).
Штатная камера Chery Arrizo 8 (704000440AA) — Ozon
Штатная камера Chery Arrizo 8 (704000440AA) — WB
Технические характеристики:
- Каталожный номер (OE): 704000440AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, мойки высокого давления не боится)
- Место установки: монтируется в нишу над задним номерным знаком (в пластиковую накладку/саблю крышки багажника, рядом с плафонами подсветки номера)
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — электронные блоки седана Arrizo 8 не любят коротких замыканий. Вооружитесь набором пластиковых лопаток для клипс, чтобы не поцарапать обшивку крышки багажника.
- Шаг 2. Разбор обшивки крышки багажника. Открываем крышку багажника седана. Пластиковыми съемниками аккуратно вынимаем пистоны крепления внутренней ворсовой обшивки, выкручиваем винты ручки закрывания и снимаем панель.
- Шаг 3. Доступ к нише над госномером. С внутренней стороны крышки багажника откручиваем гайки крепления внешней накладки («сабли»). Аккуратно отщелкиваем накладку с фиксаторов, открывая прямой доступ к посадочному месту камеры рядом с плафонами подсветки номера.
- Шаг 4. Замена камеры на новую. Отсоединяем родной разъём проводки Chery. Откручиваем неисправную штатную камеру. Новую камеру Бати монтируем в нишу над задним номерным знаком (в пластиковую накладку/саблю крышки багажника, рядом с плафонами подсветки номера) и надежно фиксируем крепежом.
- Шаг 5. Сборка накладки. Возвращаем накладку/саблю на посадочное место багажника, затягиваем гайки изнутри без фанатизма, чтобы не повредить пластик.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких кабелей и тюльпанов через весь салон тянуть не надо! Просто вставляем штекер нашей камеры в родной заводской разъём проводки Chery прямо внутри крышки багажника до отчетливого щелчка фиксатора.
- Шаг 2. Проверка в деле. Накидываем клемму аккумулятора, включаем зажигание и переводим селектор КПП в положение заднего хода (R). На головном цифровом дисплее Chery мгновенно появляется четкое изображение с динамической разметкой.
- Шаг 3. Чистовая сборка. Убедились, что картинка чистая и без сбоев? Защелкиваем внутреннюю обшивку багажника на штатные пистоны. Работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Chery
- Прокладка проводов по салону: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, изображение не появляется! Что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте артикул на старой оригинальной детали — он должен быть точно 704000440AA. Если номер верный, проверьте плотность посадки колодки разъема внутри багажника до полного щелчка.
- В: Подойдет ли камера на Chery Tiggo 7 Pro Max или Arrizo других годов?
О: Нет, мужики! У кроссоверов Tiggo и других моделей свои подиумы и блоки обзора (например, 704000582AA). Эта деталь строго под Chery Arrizo 8 с оригинальным артикулом 704000440AA.
- В: Нужно ли что-то сверлить или дорабатывать в сабле багажника?
О: Никакого напильника! Камера встает bolt-on в штатное заводское посадочное место на родные крепления Chery.
