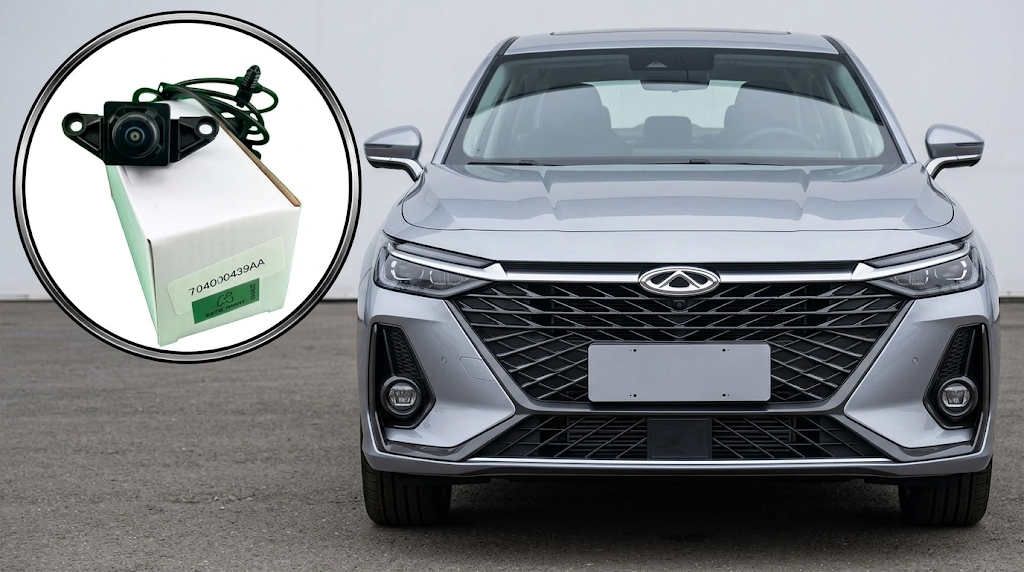

Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку заводской штатной передней камеры на стильный бизнес-седан Chery Arrizo 8 (2022–н.в.). Передняя камера в системе панорамного кругового обзора 540° на трассе и городских парковках первой ловит летящий гравий, пескоструй и едкую химию с реагентами. Если глазок затерся или датчик выдает ошибку — меняем узел строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, лишней проводки и скруток на изоленте.
📋 01. Какая магнитола стоит у вас
На Chery Arrizo 8 установлена современная двухэкранная мультимедийная система с диагональю дисплеев 24.6 дюйма и продвинутый цифровой блок кругового обзора AVM 540° с функцией прозрачного шасси. Наша передняя камера — фабричная оригинальная деталь стандарта Plug and Play для прямой замены штатного модуля. Никаких сторонних экранов и дополнительных переходников городить не надо: модуль подключается напрямую в оригинальную проводку переднего бампера и моментально выводит картинку на дисплей Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 704000439AA. Перед покупкой обязательно снимите старую камеру и сверьте номер на корпусе! У Chery блоки кругового обзора жестко завязаны на конкретные артикулы деталей — если номер отличается, блок AVM выдаст ошибку калибровки или темный сектор.
Совместимость камеры:
- Штатная система кругового обзора Chery Arrizo 8 (2022–н.в.) (при точном совпадении номера 704000439AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Кроссоверы Chery Tiggo 7 Pro Max, Tiggo 8 Pro Max, Tiggo 9 — НЕСОВМЕСТИМО (иные крепления и каталожные номера)
- Установка «с нуля» на автомобили без штатной проводки кругового обзора — НЕСОВМЕСТИМО (требуется проводка бампера и блок AVM)

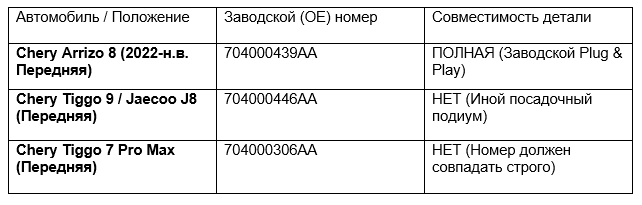

Штатные камеры и заводские OE-номера
На автомобилях Chery в зависимости от кузова и платформы ставятся разные модули переднего обзора. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу совместимости:

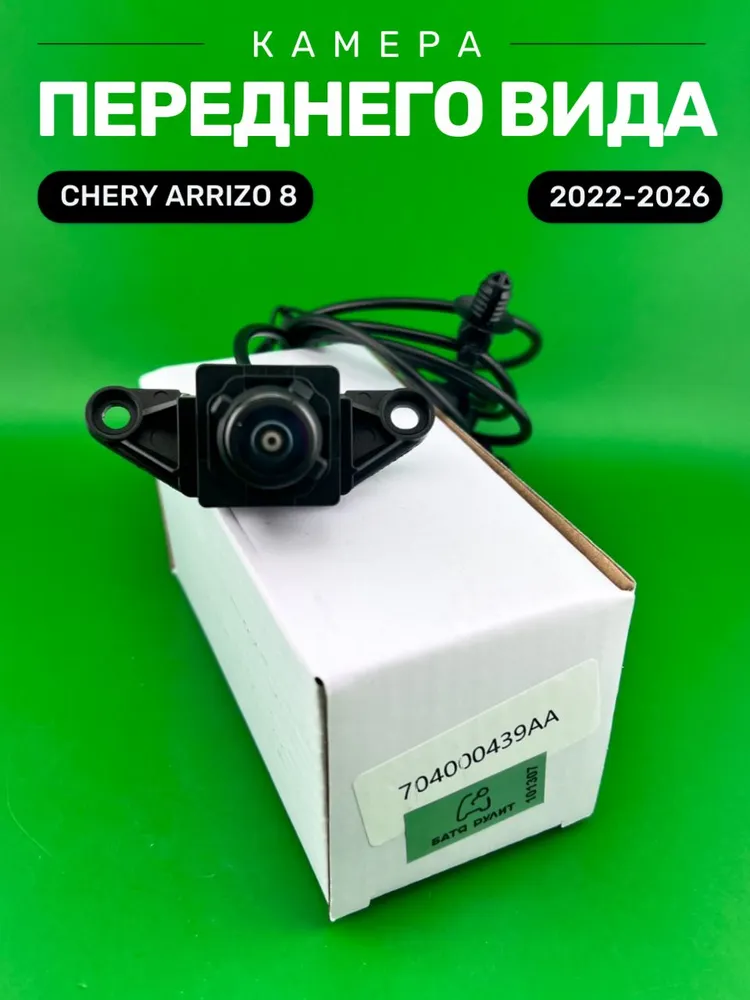

📦 02. Какая камера была выбрана
Берем заводскую фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним дорожным реагентам, пескострую, дорожной грязи и мойке под высоким давлением. Место установки: устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора.
Камера переднего вида Chery Arrizo 8 (704000439AA) — Ozon
Камера переднего вида Chery Arrizo 8 (704000439AA) — WB
Технические характеристики:
- Каталожный номер (OEM): 704000439AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, керхера не боится)
- Место установки: устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — цифровая электроника Arrizo 8 чувствительна к замыканиям. Вооружитесь пластиковыми съемниками для пистонов и набором головок/бит Torx.
- Шаг 2. Доступ к решетке радиатора. Открываем капот седана, аккуратно снимаем верхнюю декоративную панель подкапотного пространства над радиатором, выщелкивая ряд пластиковых клипс.
- Шаг 3. Демонтаж старой передней камеры. С обратной стороны решетки радиатора подбираемся к основанию логотипа Chery. Отсоединяем штатный разъём проводки, выкручиваем фиксирующие винты неисправной камеры и аккуратно извлекаем модуль.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора, садится точно в заводские пазы и надежно фиксируется оригинальным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в плотной посадке резинового уплотнителя и жесткой фиксации модуля без люфтов. Возвращаем верхний пластиковый кожух на место и защелкиваем пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких лишних кабелей через весь салон тянуть не надо! Просто вставляем разъем новой камеры в оригинальную ответную фишку передней косы Chery прямо под эмблемой до отчетливого щелчка фиксатора.
- Шаг 2. Проверка кругового обзора 540°. Накидываем клемму аккумулятора, включаем зажигание и активируем круговой обзор сенсорной кнопкой на экране мультимедиа. Убеждаемся, что передний сектор передает сочную, чистую картинку высокого разрешения без полос, ряби и артефактов.
- Шаг 3. Финальный контроль. Проверяем сопряжение картинки передней камеры с боковыми зеркалами в общем 3D-режиме кругового обзора и функции прозрачного шасси. Картинка идеальная — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Chery
- Прокладка проводов в салон: Не требуется (используется оригинальная заводская проводка)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран пишет «передняя камера недоступна» или показывает темный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 704000439AA. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема под эмблемой — фиксатор должен защелкнуться до самого упора.
- В: Подойдет ли эта камера на Chery Tiggo 9 или Jaecoo J8?
О: Нет, мужики! У кроссоверов Tiggo 9 и Jaecoo J8 идет свой артикул 704000446AA и другие углы обзора в прошивке. Эта деталь создана строго под седан Chery Arrizo 8 с оригинальным артикулом 704000439AA.
- В: Нужно ли что-то подрезать в решетке радиатора или эмблеме?
О: Никакого напильника и колхоза! Корпус камеры отлит точно по оригинальным лекалам Chery и встает bolt-on в штатное посадочное место эмблемы.
