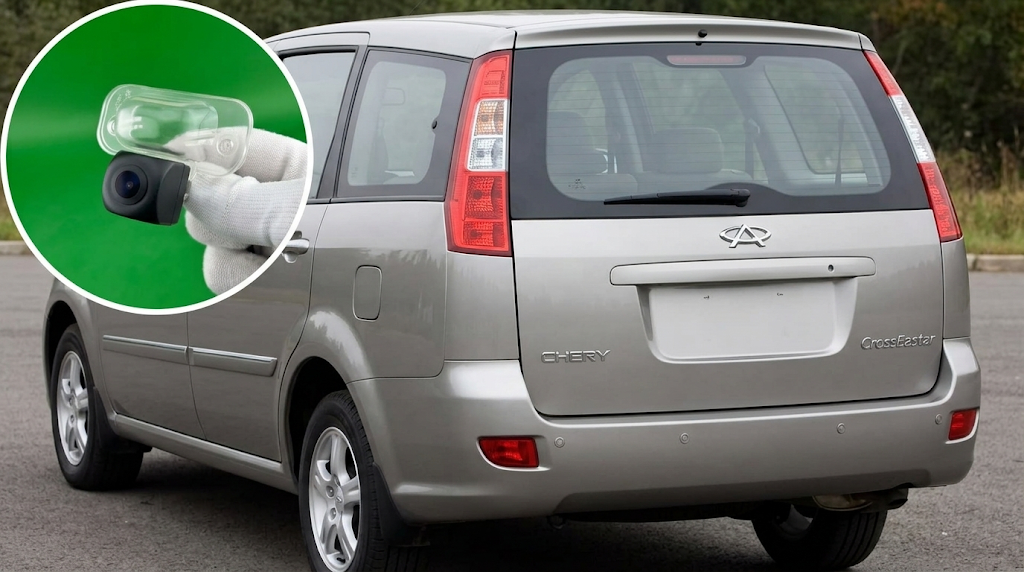

Здорово, мужики! На связи Батя. Сегодня разберем правильную установку четкой камеры заднего вида на просторный семейный универсал/минивэн Chery CrossEastar B14 (2006–2016 годов выпуска). Кузов у машины длинный, корма массивная, и при парковке задним ходом в тесных дворах или ночью без хорошего обзора можно легко притереть бампер. Ставим современную цифровую оптику высокой четкости под Android: всё по-мужски, без лишней возни, соплей на скрутках и синей изоленты. Место установки — устанавливается вместо одного из плафонов подсветки номерного знака.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! Данная камера работает исключительно по современному цифровому стандарту AHD. Для корректной работы магнитола должна поддерживать формат AHD 720/1080. Модуль выдает чистый видеопоток Full HD 1280x1080, однако имеет строгие технические ограничения по совместимости со старыми аналоговыми устройствами и экранами в зеркалах.
⚠ Батино предупреждение: Камера является строго AHD-устройством. Она не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1(Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080 — он НЕ переводит камеру в аналоговый сигнал (CVBS), а лишь переключает цифровое разрешение между 1080p и 720p!
Совместимость камеры:
- Android-магнитолы с поддержкой стандартов AHD 1280x1080 / 720p
- TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида со встроенным монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Заводские аналоговые магнитолы Chery старого образца — НЕСОВМЕСТИМО (AHD-сигнал не поддерживается)
Штатные магнитолы и комплектации

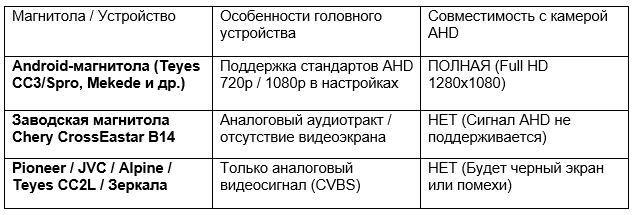

На Chery CrossEastar B14 с завода устанавливались простые аналоговые головные устройства без экрана или без цифрового видеовхода. Цифровой формат AHD Full HD 1080p полноценно раскрывается только в связке с современной Android-магнитолой. Сверяйтесь с таблицей:
📦 02. Какая камера была выбрана

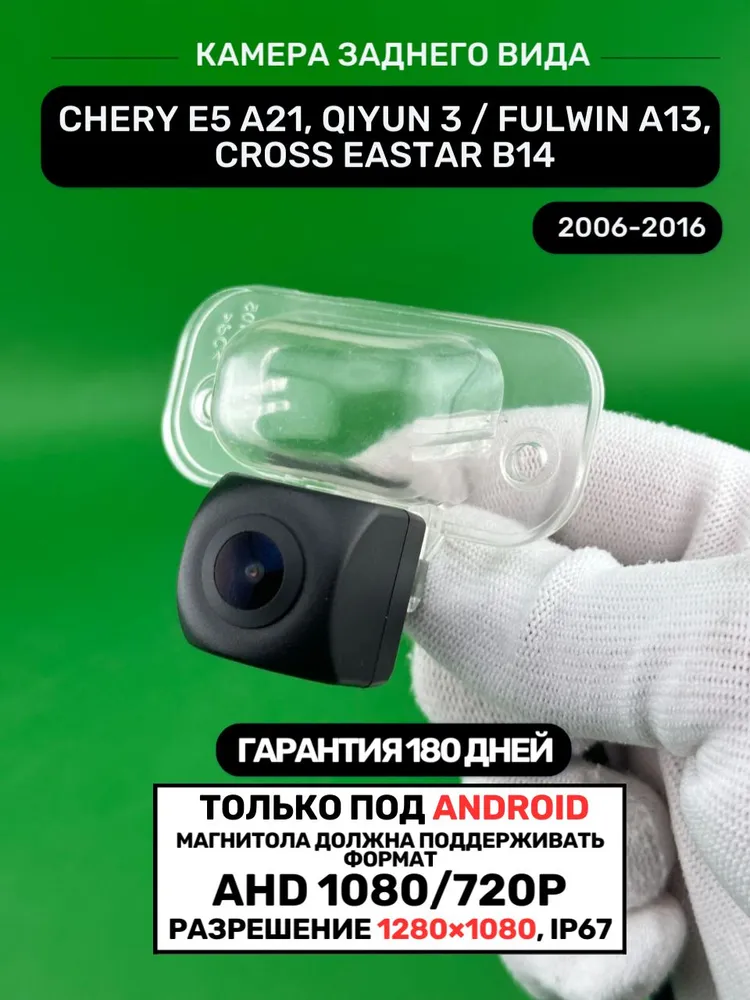

Берем надежную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним реагентам, дорожной пыли, пескострую и мойке высоким давлением. Место установки: устанавливается вместо одного из плафонов подсветки номерного знака.
Камера заднего вида Chery CrossEastar B14 — Ozon
Камера заднего вида Chery CrossEastar B14 — WB
Технические характеристики:
- Разрешение: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Настройка режима: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Питание: 12 В
- Место установки: устанавливается вместо одного из плафонов подсветки номерного знака
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — обесточить бортовую сеть перед работой с проводкой обязательно. Вооружитесь пластиковыми съемниками клипс и отверткой.
- Шаг 2. Разбор обшивки двери багажника. Открываем пятую дверь минивэна Chery CrossEastar. Аккуратно поддеваем и снимаем пластиковые карты обшивки двери багажника, отщелкивая пистоны по периметру и освобождая доступ к плафонам подсветки номера.
- Шаг 3. Демонтаж штатного плафона и монтаж камеры. Отщелкиваем один из заводских плафонов подсветки номера и аккуратно извлекаем патрон с лампой. Новая камера Бати устанавливается вместо одного из плафонов подсветки номерного знака, четко защелкиваясь в посадочный паз. Лампу подсветки переставляем в специальное гнездо на корпусе камеры, сохраняя освещение госномера.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для вывода сочной картинки Full HD 1280x1080 оставляем петлю целой (провод замкнут). Если магнитола поддерживает только AHD 720p — перекусываем (размыкаем) зеленую петлю.
- Шаг 5. Прокладка сигнального кабеля. Протягиваем проводку через резиновую защитную гофру двери багажника в кузов автомобиля, а затем аккуратно прокладываем трассу по порогам под пластиковыми накладками салона до панели приборов к магнитоле.
🔌 04. Подключение к магнитоле (Только для Android)
- Шаг 1. Поиск разъемов на магнитоле. На задней колодке Android-магнитолы находим желтый тюльпан CAM-IN (Back Video) и сигнальный провод возбуждения REVERSE (Back).
- Шаг 2. Подключение питания (+12 В и масса). Питание камеры подключаем к цепи фонаря заднего хода: черный провод крепим на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом лампы заднего хода (+12 В).
- Шаг 3. Подключение видеосигнала (RCA). Желтый штекер тюльпан вставляем в видеовход CAM-IN на корпусе Android-магнитолы.
- Шаг 4. Подключение сигнального провода (Trigger). Красный отросток (триггер) на видеокабеле со стороны магнитолы соединяем с проводом REVERSE для автоматического переключения картинки при включении задней передачи.
- Шаг 5. Настройки стандарта в Android. Накидываем клемму АКБ, включаем зажигание, заходим в настройки Android-магнитолы (Заводские настройки / Камера заднего вида) и выставляем формат AHD 1080p 25fps (или AHD 720p). Проверяем картинку и возвращаем обшивку багажника на штатные пистоны.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или идет рябь, что не так?
О: Проверь настройки магнитолы! Камера работает по цифровому стандарту AHD. Зайди в заводские настройки головного устройства и вручную выставь формат AHD 1080p (или AHD 720p). На стандартном режиме CVBS/NTSC изображения не будет.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Им требуется аналоговый сигнал, а у нас честный цифровой AHD.
- В: Для чего нужен зеленый провод на кабеле?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Целый — Full HD 1280x1080, разомкнутый — AHD 720p. В аналоговый формат он камеру не переводит!
- В: Сложно ли ставить камеру вместо плафона?
О: Всё просто, как в аптеке! Камера выполнена в формате родного рассеивателя: старый плафон снял, новый корпус с камерой защелкнул. Никаких сверлений крышки багажника и доработок напильником.
