Здорово, мужики! На связи Батя. Сегодня разберем установку четкой камеры заднего вида на кроссовер Chery Tiggo 3 (2017–2021 годов выпуска). Делаем всё по уму и на совесть: выводим картинку высокого разрешения на современную Android-магнитолу, без лишней возни и кривых скруток. Место установки — в нижнюю часть накладки крышки багажника (ручки открывания багажника), прямо над номерным знаком.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! Данная камера работает исключительно в цифровом стандарте AHD. Для корректного вывода картинки ваша магнитола должна поддерживать формат AHD 720/1080. Камера передает изображение высокой четкости Full HD 1280x1080, однако имеет строгие ограничения по совместимости с аналоговыми «головами» и зеркалами.
⚠ Батино предупреждение: Камера является строго AHD-устройством. Она ВООБЩЕ не работает с зеркалами заднего вида с монитором, а также с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080 — он НЕ переводит камеру в аналоговый сигнал (CVBS), а лишь меняет цифровое разрешение!
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1280x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные заводские магнитолы Chery без AHD-входа — НЕСОВМЕСТИМО

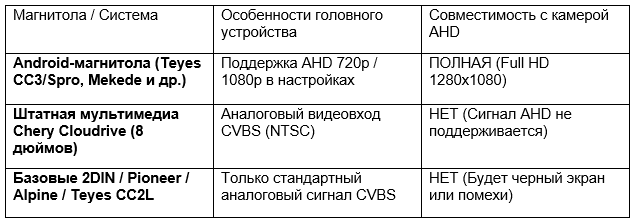

Штатные магнитолы и комплектации
На Chery Tiggo 3 с завода устанавливались различные головные устройства. Заводские магнитолы Cloudrive рассчитаны на стандартный аналоговый сигнал и не поддерживают прямой цифровой поток AHD. Для раскрытия потенциала камеры рекомендуется установка мультимедиа на Android:
📦 02. Какая камера была выбрана

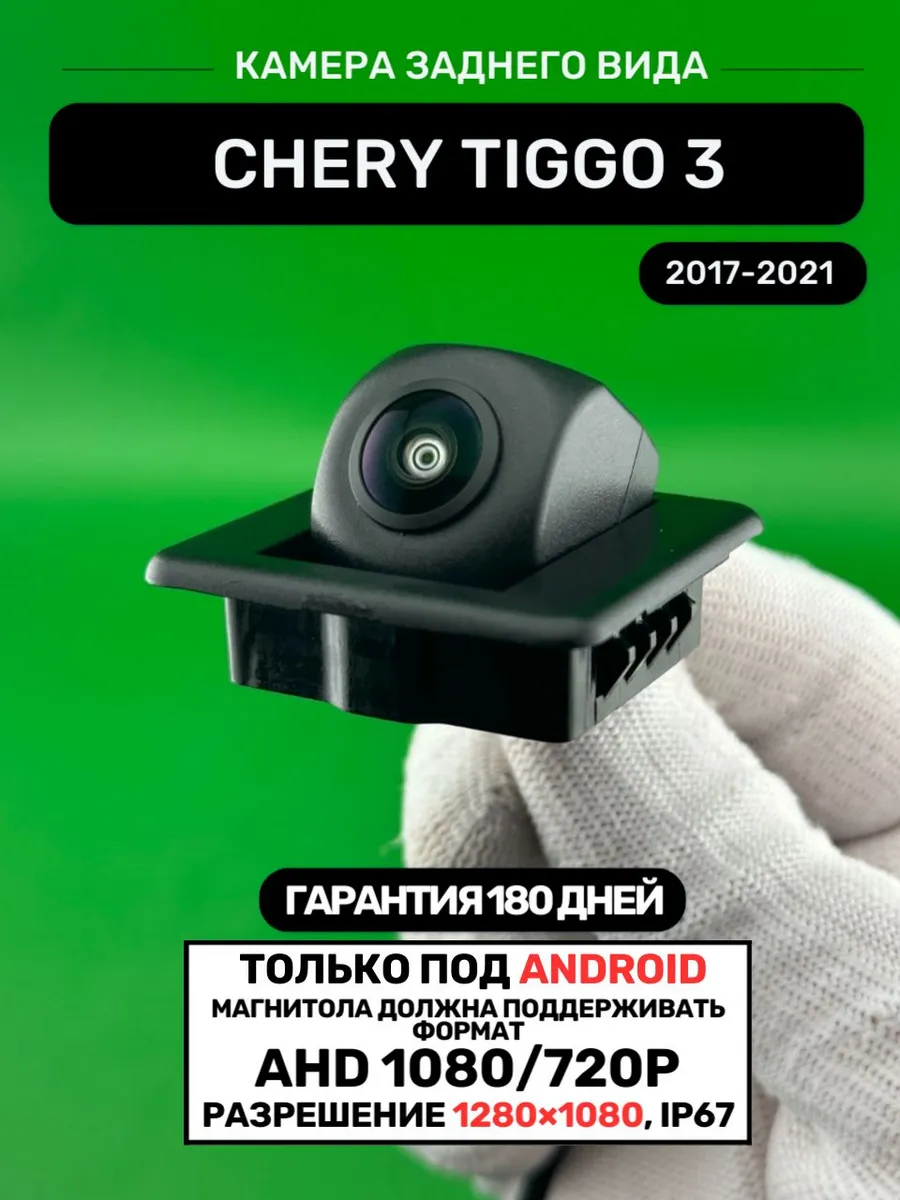

Берем добротную камеру от «Батя Рулит». Корпус добротный, влагозащищенный, оптика рассчитана на наши суровые дорожные условия, грязь, реагенты и мойку высоким давлением. Устанавливается в нижнюю часть накладки крышки багажника (ручки открывания багажника), прямо над номерным знаком.
Камера заднего вида Chery Tiggo 3 — Ozon
Камера заднего вида Chery Tiggo 3 — WB
Технические характеристики:
- Разрешение: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Питание: 12 В
- Защита от влаги и грязи: IP67 (мойки высокого давления не боится)
- Настройка режима: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080

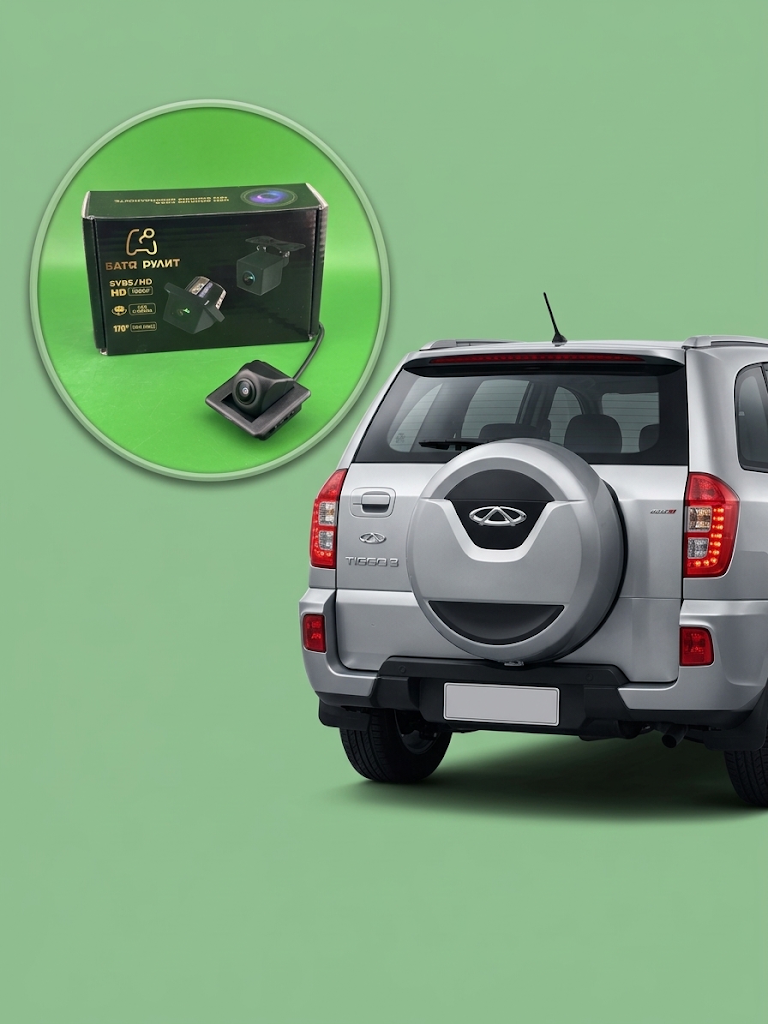

- Место установки: в нижнюю часть накладки крышки багажника (ручки открывания багажника), прямо над номерным знаком
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — первое гаражное правило при любых работах с электрикой. Подготовьте пластиковые съемники для обшивки и отвертку.
- Шаг 2. Разбор обшивки задней двери. Открываем распашную дверь багажника Chery Tiggo 3. Пластиковыми лопатками аккуратно поддеваем и снимаем внутренние панели обшивки, отщелкивая клипсы по периметру.
- Шаг 3. Демонтаж накладки и монтаж камеры. С внутренней стороны двери откручиваем крепеж внешней накладки (ручки открывания багажника). Устанавливаем камеру в нижнюю часть накладки крышки багажника (ручки открывания багажника), прямо над номерным знаком, надежно фиксируя её корпус.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Оставьте петлю целой для режима Full HD 1280x1080. Если ваша магнитола поддерживает только AHD 720p — разомкните (разрежьте) этот провод.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру распашной двери в салон автомобиля, а затем аккуратно проложите проводку по порогам под пластиковыми накладками до торпеды к магнитоле.
🔌 04. Подключение к магнитоле (Только для Android)
- Шаг 1. Найти разъемы подключения. На косе проводки вашей Android-магнитолы находим желтый тюльпан CAM-IN (Back Camera) и сигнальный провод возбуждения REVERSE (Back).
- Шаг 2. Подключение питания (+12 В и масса). Подключаем питание камеры к цепи фонаря заднего хода: черный провод сажаем на надежную массу кузова, красный провод соединяем с плюсовым проводом лампы заднего хода. В Chery Tiggo 3 бортовая сеть выдает стабильные 12В без сложных ШИМ-импульсов.
- Шаг 3. Соединение видеосигнала (RCA). Подключаем желтый разъем тюльпан в видеовход CAM-IN на задней панели Android-магнитолы.
- Шаг 4. Подключение сигнального провода (Trigger). Красный отросток (управляющий триггер) на видеокабеле со стороны торпеды соединяем с проводом REVERSE из жгута магнитолы для автоматического переключения экрана при включении задней передачи.
- Шаг 5. Настройки формата в Android. Включаем зажигание, заходим в настройки магнитолы (Заводские настройки / Видеовход камеры) и выставляем формат AHD 1080p 25fps (или AHD 720p 25fps). Проверяем сочную картинку на экране и собираем обшивку багажника на место.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или идет рябь, что не так?
О: Проверь настройки магнитолы! Камера цифрового стандарта AHD. Зайди в заводские настройки головного устройства и вручную выставь формат AHD 1080p (или AHD 720p). На стандартном режиме CVBS/NTSC изображения не будет.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Этим устройствам нужен аналоговый сигнал, а у нас честный AHD.
- В: Для чего нужен зеленый провод на кабеле?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Замкнут — Full HD 1280x1080, разрезан — AHD 720p. В аналог он камеру не переключает!
- В: Сложно ли ставить камеру в накладку ручки багажника?
О: Всё ставится аккуратно и просто. Накладка снимается быстро, провод легко заводится внутрь двери через уплотнитель, а камера встает прямо по центру над госномером.
