Здорово, мужики! На связи Батя. Сегодня разберем правильную установку штатной камеры заднего вида на проверенный временем кроссовер Chery Tiggo 5 (дорестайлинг, 2014–2017 годов выпуска). Делаем всё по-хозяйски: никакой синей изоленты, скруток и переделки проводки — строго заводской стандарт PLUG AND PLAY разъём-в-разъём.
📋 01. Какая магнитола стоит у вас
На автомобилях Chery Tiggo 5 тех лет с завода устанавливалась мультимедийная система с цветным сенсорным экраном 7 дюймов (с поддержкой радио, Bluetooth и штатного видеовхода камеры). Наша камера — оригинальная замена заводской детали стандарта Plug and Play. Она предназначена для прямого подключения к штатной проводке и выводит картинку сразу на заводской экран Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской номер этой детали — T21-7900301. Перед покупкой обязательно снимите старую неисправную камеру и сверьте маркировку на корпусе! Если номер отличается хотя бы на пару символов — картинка не пойдет.
Совместимость камеры:
- Штатная мультимедиа Chery Tiggo 5 (при точном совпадении оригинального номера T21-7900301)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на комплектации без штатной проводки камеры — НЕСОВМЕСТИМО (требуется заводская проводка и подготовка магнитолы)
Штатные камеры и заводские OE-номера

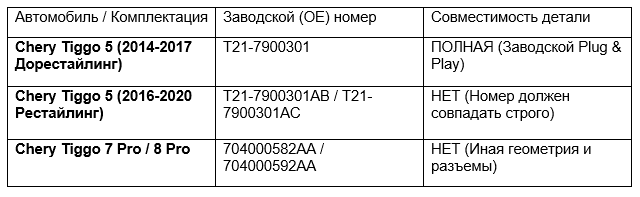

На Chery Tiggo разных модификаций и годов выпуска устанавливались разные блоки и камеры. Чтобы не ошибиться при подборе, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

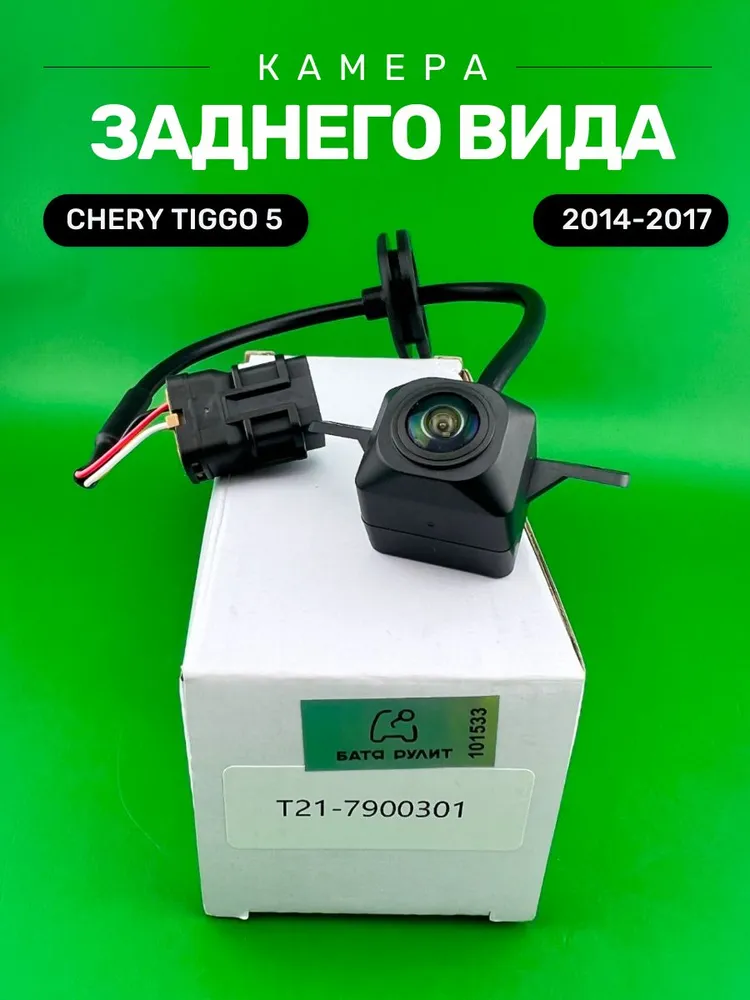

Для надежной замены берем заводскую фабричную камеру от «Батя Рулит». Корпус крепкий, герметичный, оптика отлично переносит наши грязевые ванны, зимнюю соль и мойки под давлением. Место установки: устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления.
Штатная камера Chery Tiggo 5 (T21-7900301) — Ozon
Штатная камера Chery Tiggo 5 (T21-7900301) — WB
Технические характеристики:
- Каталожный номер (OE): T21-7900301
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — безопасность проводки превыше всего. Подготовьте пластиковые съемники для обшивки и крестовую отвертку.
- Шаг 2. Разбор обшивки крышки багажника. Открываем заднюю дверь Chery Tiggo 5. Пластиковыми лопатками аккуратно поддеваем и снимаем внутренние панели обшивки пятой двери, отщелкивая пистоны по периметру.
- Шаг 3. Демонтаж накладки крышки багажника. С внутренней стороны двери багажника откручиваем гайки крепления наружной декоративной накладки («сабли»). Аккуратно отщелкиваем накладку с фиксаторов, открывая доступ к пластиковому подиуму камеры.
- Шаг 4. Замена камеры. Отключаем штатный разъём проводки Chery. Выкручиваем старую неисправную камеру. Новую камеру Бати устанавливаем в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и надежно фиксируем на предусмотренные заводом Chery посадочные крепления.
- Шаг 5. Сборка накладки. Возвращаем декоративную накладку на посадочное место двери багажника, равномерно затягиваем гайки изнутри без перетяжки пластика.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Тянуть новые кабели через весь салон не требуется. Просто вставляем разъем новой камеры в штатную колодку проводки Chery внутри крышки багажника до плотного щелчка.
- Шаг 2. Проверка работы. Накидываем клемму аккумулятора, включаем зажигание и переводим селектор в положение заднего хода (R). На заводском экране магнитолы сразу появляется четкая картинка с парковочной разметкой.
- Шаг 3. Чистовая сборка. Убедились, что картинка идеальная? Возвращаем пластиковую обшивку багажника на место и защелкиваем пистоны. Работа выполнена на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Chery
- Прокладка проводов по салону: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, изображение не появляется! Что делать?
О: Главное — без суеты! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте артикул на старой снятой камере: там должно быть четко выбито T21-7900301. Если номер сходится, проверьте чистоту контактов и плотность посадки заводского разъема до щелчка.
- В: Подойдет ли эта камера на рестайлинговый Tiggo 5 или на Tiggo 7?
О: Нет, мужики! На рестайлинге и других моделях Chery идут иные артикулы (например, T21-7900301AB или 704000582AA), у них могут отличаться форма разъема или распиновка. Эта позиция строго под дорестайл Tiggo 5 с номером T21-7900301.
- В: Нужно ли что-то подпиливать в пластиковом подиуме?
О: Никакого напильника! Камера изготовлена точно по заводским размерам и встает bolt-on на штатные крепления Chery.
