Здорово, мужики! На связи Батя. Хватит гадать на кофейной гуще и бояться парковки задом на своем кроссовере. Сегодня разберем, как по-человечески поставить заводскую штатную камеру заднего вида на Chery Tiggo 7 Pro Max (с 2021 года). Без колхоза, без скруток на синей изоленте — строго заводской стандарт PLUG AND PLAY разъём-в-разъём прямо в штатное гнездо.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! На Tiggo 7 Pro Max стоит заводской спаренный цифровой щиток и мультимедийный комплекс. Эта камера — оригинальная замена заводской детали стандарта Plug and Play. Никаких сторонних планшетов колхозить не нужно: она рассчитана на работу прямо со штатным головным устройством Chery.
⚠ Батино предупреждение: Номер вашей старой заводской камеры должен строго совпадать с нашим оригинальным номером (704000582AA), иначе кино не покажет! У китайцев распиновка и блоки обзора на разных ревизиях отличаются. Перед покупкой обязательно сними старую камеру и сверь партномер на корпусе. Не угадал с номером — картинки не будет!
Совместимость камеры:
- Штатная мультимедийная система Chery Tiggo 7 Pro Max (при строгом совпадении номера 704000582AA)
- Комплектации с другим заводским партномером — НЕСОВМЕСТИМО (номер должен совпадать в копейку)
- Установка «с нуля» на комплектации без штатной проводки под камеру — НЕСОВМЕСТИМО (требуется заводская коса и активация)

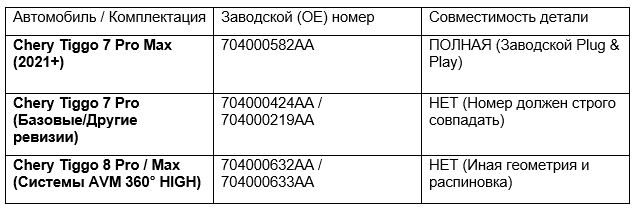

Штатные камеры и заводские OE-номера
На Chery Tiggo 7 Pro и 7 Pro Max китайцы ставят разные модификации камер — под круговой обзор 360° (системы AVM класса HIGH с динамическими траекториями) и под обычный задний обзор. Чтобы потом не бегать с возвратами, держи ориентир по номерам:
📦 02. Какая камера была выбрана

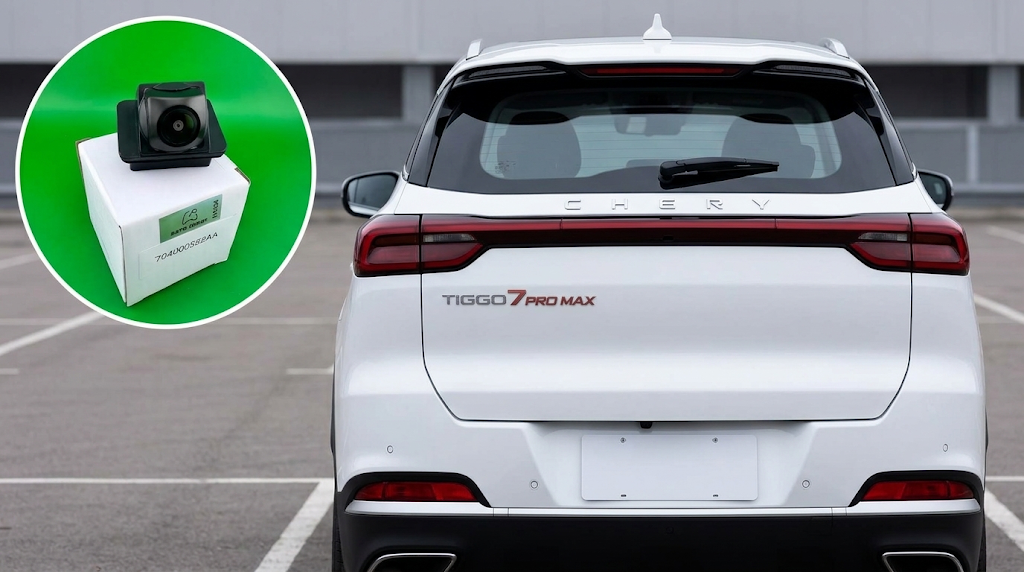

Для надежной замены берем проверенную фабричную камеру от «Батя Рулит». Сделано на совесть, влаги не боится, на мойках под давлением линзу не выдавит. Устанавливается прямо в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления.

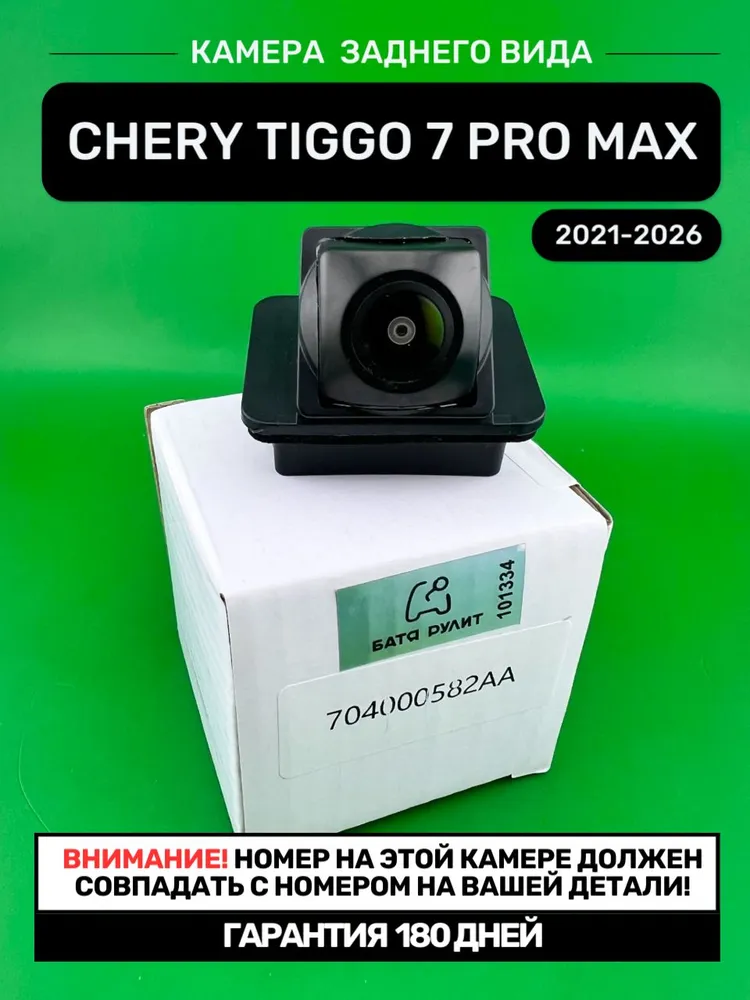

Штатная камера Chery Tiggo 7 Pro Max (704000582AA) — Ozon
Штатная камера Chery Tiggo 7 Pro Max (704000582AA) — WB
Технические характеристики:
- Каталожный номер: 704000582AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от воды и грязи: IP67 (герметичный корпус, керхера не боится)
- Место установки: в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника на штатные крепления
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом скидываем минусовую клемму аккумулятора — электроника в современных китайцах нежная. Вооружись пластиковыми лопатками для клипс, чтобы не исцарапать пластик багажника.
- Шаг 2. Разбор обшивки багажника. Открываем пятую дверь, аккуратно поддеваем лопатками и снимаем внутренние пластиковые панели обшивки крышки багажника. Металл и пластик держи аккуратно, пистоны тугие.
- Шаг 3. Демонтаж накладки («сабли»). С внутренней стороны откручиваем крепежные гайки декоративной накладки крышки багажника. Аккуратно отщелкиваем наружную накладку, освобождая доступ к заводскому пластиковому подиуму камеры.
- Шаг 4. Замена камеры на новую. Отсоединяем родной разъём проводки Chery. Откручиваем неисправную камеру из гнезда подиума. Берем новую камеру Бати, ставим в заводской пластиковый подиум (нишу) на декоративной накладке и фиксируем на предусмотренные заводом Chery посадочные крепления.
- Шаг 5. Сборка накладки. Возвращаем декоративную накладку на место, притягиваем гайки изнутри багажника без фанатизма, чтобы не перетянуть пластик.
🔌 04. Подключение разъёма (Никаких соплей)
- Шаг 1. Смыкаем заводскую фишку (Plug and Play). Никаких проводов через весь салон к торпеде тянуть не надо! Просто вставляем штекер нашей камеры в родной заводской разъём Chery прямо внутри крышки багажника до характерного щелчка.
- Шаг 2. Проверка в деле. Накидываем клемму аккумулятора, жмем кнопку Start, даем мультимедиа прогрузиться и переводим селектор в положение R (задний ход). На большом дисплее мгновенно появляется четкая картинка с разметкой.
- Шаг 3. Чистовая сборка. Убедились, что всё работает как часы? Защелкиваем внутреннюю пластиковую обшивку багажника на место. Работа сделана на совесть!
Схема подключения:
- Способ монтажа: Прямое штатное подключение Pin-to-Pin в родную фишку Chery
- Прокладка по салону: Не требуется (используется заводская коса автомобиля)
- Питание и видеосигнал: Автоматически через штатный разъём крышки багажника
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, картинка не пошла! Что делать?
О: Спокойно, без паники! Первым делом проверяй: совпал ли заводской номер детали? Номер камеры должен строго совпадать с нашим номером 704000582AA, иначе мозги Chery её просто не увидят. Если номер совпадает, перепроверь плотность посадки заводского разъема в крышке багажника — фишка должна щелкнуть до упора.
- В: Подойдет ли камера на Chery Tiggo 8 Pro или Tiggo 4?
О: Нет, мужики! У «восьмерки» и «четверки» свои подиумы, крепления и другие партномера. Эта позиция строго под Tiggo 7 Pro Max с оригиналом 704000582AA.
- В: Нужно ли что-то сверлить или подрезать в подиуме?
О: Никакого напильника! Камера встает точно bolt-on в заводской пластиковый подиум на штатные винты Chery.
