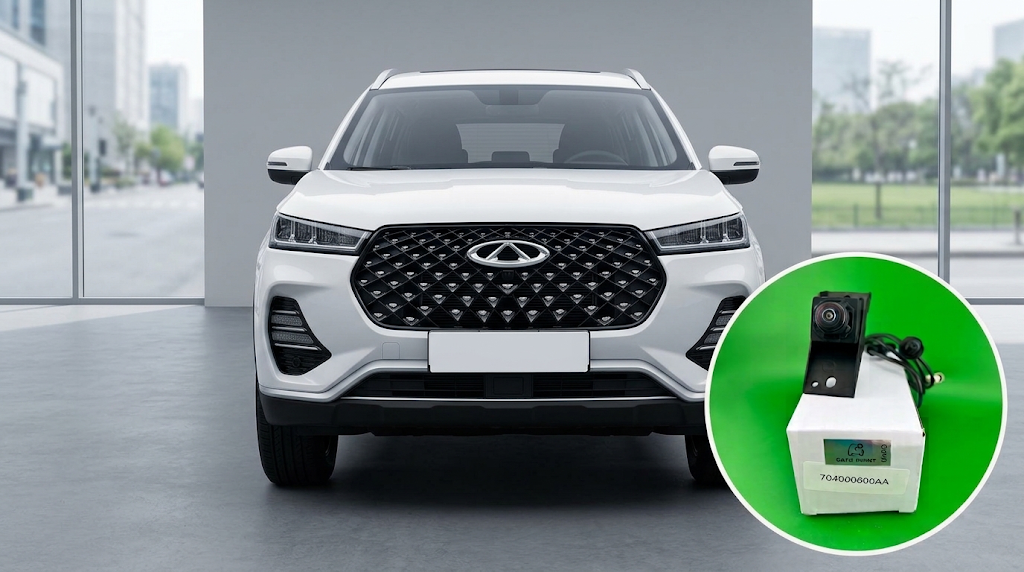

Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку заводской штатной передней камеры на популярный кроссовер Chery Tiggo 7 Pro (кузов T1C). Передний глаз кругового обзора 360° на трассе и городских парковках первым принимает весь удар дорожной стихии: пескоструй, летящий щебень и злые зимние реагенты. Если картинка замутилась или электроника выдает ошибку по переднему сектору — меняем строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, лишней проводки и скруток на изоленте.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 7 Pro (T1C) установлена оригинальная мультимедийная система с широкоформатным сенсорным дисплеем и штатным блоком кругового обзора 360° (AVM). Наша передняя камера — фабричная оригинальная деталь стандарта Plug and Play для прямой замены вышедшего из строя модуля. Никаких сторонних мониторов и блоков городить не надо: модуль стыкуется напрямую с заводской проводкой переднего бампера и моментально выводит картинку на дисплей Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 704000600AA. Перед покупкой обязательно снимите старую камеру и сверьте номер на корпусе! У Chery блоки кругового обзора жестко завязаны на конкретные артикулы деталей — если номер отличается, система выдаст ошибку калибровки или синий/темный экран.
Совместимость камеры:
- Штатная система кругового обзора Chery Tiggo 7 Pro (T1C) (при точном совпадении номера 704000600AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Chery Tiggo 7 Pro Max, Tiggo 8 Pro Max, Tiggo 9 — НЕСОВМЕСТИМО (иные артикулы и форма посадочных подиумов)
- Установка «с нуля» на автомобили без штатной проводки кругового обзора — НЕСОВМЕСТИМО (требуется коса бампера и блок AVM)

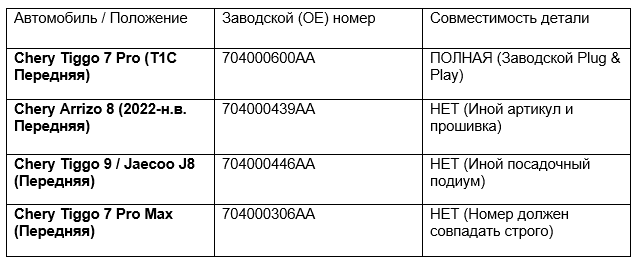

Штатные камеры и заводские OE-номера
На кроссоверах марки Chery в зависимости от конкретной модификации и платформы ставятся разные модули переднего обзора. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу совместимости:
📦 02. Какая камера была выбрана

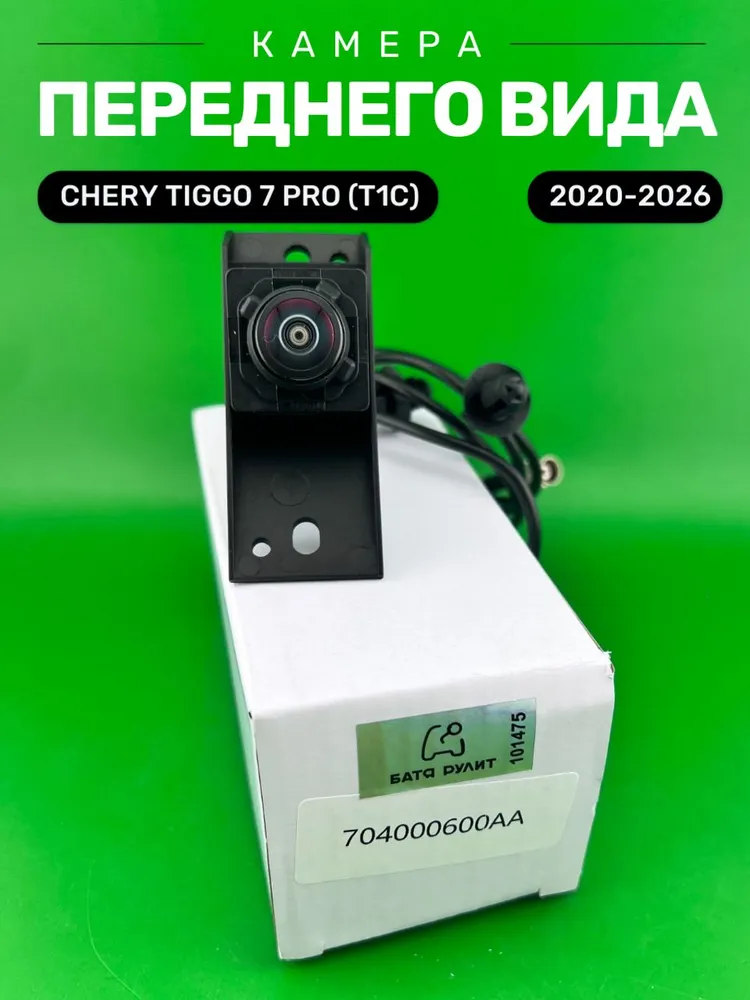

Берем фабричную заводскую камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним реагентам, дорожной грязи, пескострую и мойке под высоким давлением. Место установки: устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора.
Камера переднего вида Chery Tiggo 7 Pro (704000600AA) — Ozon
Камера переднего вида Chery Tiggo 7 Pro (704000600AA) — WB
Технические характеристики:
- Каталожный номер (OEM): 704000600AA
- Модификация кузова: Chery Tiggo 7 Pro (T1C)
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — цифровая электроника Chery чувствительна к перепадам напряжения. Вооружитесь пластиковыми лопатками для клипс и набором головок/бит Torx.
- Шаг 2. Доступ к решетке радиатора. Открываем капот кроссовера, аккуратно снимаем верхнюю декоративную панель подкапотного пространства над радиатором, отщелкивая ряд пластиковых пистонов.
- Шаг 3. Демонтаж старой передней камеры. С обратной стороны решетки радиатора подбираемся к основанию эмблемы Chery. Отсоединяем штатный разъём проводки, выкручиваем винты крепления неисправной камеры и аккуратно извлекаем модуль из посадочного гнезда.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в нижнюю часть логотипа (эмблемы) Chery на решетке радиатора, садится строго в заводские пазы и надежно фиксируется оригинальным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в плотной фиксации корпуса без зазоров и люфтов. Возвращаем верхний пластиковый кожух на место и защелкиваем заводские пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких лишних проводов тянуть через моторный щит в салон не нужно! Просто вставляем разъем новой камеры в оригинальную ответную фишку передней проводки Chery прямо под эмблемой до отчетливого щелчка замка.
- Шаг 2. Проверка кругового обзора 360°. Накидываем клемму аккумулятора, включаем зажигание и активируем круговой обзор сенсорной кнопкой на экране мультимедиа или клавишей на консоли. Убеждаемся, что передний сектор передает сочную, чистую картинку высокого разрешения без полос, ряби и затемнений.
- Шаг 3. Финальный контроль. Проверяем сведение передней камеры с боковыми зеркалами в общем режиме кругового обзора 360°. Картинка идеальная — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Chery
- Прокладка проводов в салон: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран пишет «передняя камера недоступна» или показывает темный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 704000600AA. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема под эмблемой — защелка должна щелкнуть до упора.
- В: Подойдет ли эта камера на Chery Tiggo 7 Pro Max или Tiggo 8 Pro Max?
О: Нет, мужики! У Pro Max совершенно другие посадочные подиумы в решетке и свои каталожные артикулы (например, 704000306AA или 704000366AA). Эта деталь сделана строго под кузов Chery Tiggo 7 Pro (T1C) с артикулом 704000600AA.
- В: Нужно ли что-то подрезать в эмблеме или решетке при установке?
О: Никакого напильника и колхоза! Корпус камеры отлит точно по заводским лекалам Chery и садится строго bolt-on в штатное посадочное место эмблемы.
