Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену штатной камеры переднего вида на популярных китайцах Chery Tiggo 8 Plus и Omoda C5. Передняя камера в системе кругового обзора 360° ловит дорожную пыль, камни и реагенты первой, поэтому если она ослепла — меняем строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, скруток и переделок.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 8 Plus и Omoda C5 установлена современная спаренная панель приборов и мультимедиа с развитой системой кругового обзора 360° (блок AVM). Данная передняя камера — заводская фабричная деталь для прямой замены штатного модуля. Никаких сторонних экранов и блоков колхозить не нужно: она напрямую подключается к оригинальной проводке и выводит видеопоток на штатный головной экран.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 704000644AA. Перед покупкой обязательно демонтируйте старую камеру и сверьте номер на корпусе! Блок кругового обзора Chery/Omoda очень чувствителен к прошивке модулей — если номер отличается, блок просто отключит передний сектор.
Совместимость камеры:
- Штатная система кругового обзора Chery Tiggo 8 Plus / Omoda C5 (при совпадении номера 704000644AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной системы кругового обзора 360° — НЕСОВМЕСТИМО (требуется проводка бампера и блок AVM)

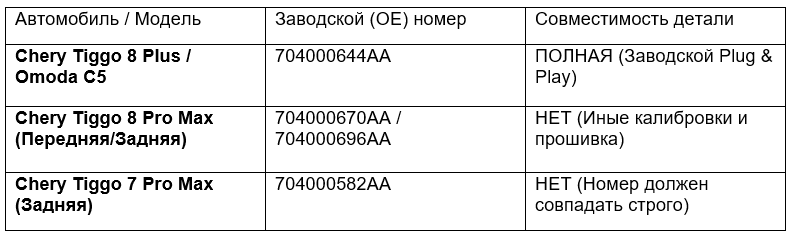

Штатные камеры и заводские OE-номера
Концерн Chery выпускает множество модификаций камер под разные платформы. Чтобы не ошибиться и не тратить время на возвраты, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

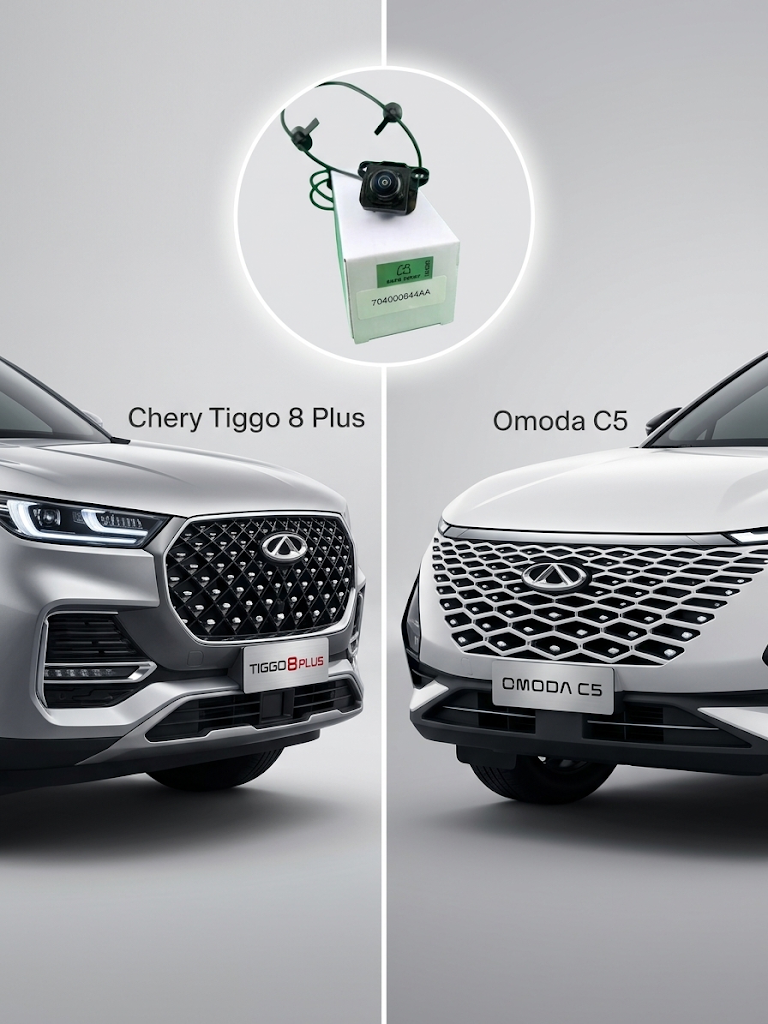

Берем добротную фабричную камеру от «Батя Рулит». Корпус герметичный, оптическая линза стойкая к пескострую, дорожной химии и мойкам под высоким давлением. Место установки: монтируется в решётку радиатора, прямо под фирменным логотипом (эмблемой) бренда на передней маске машины.

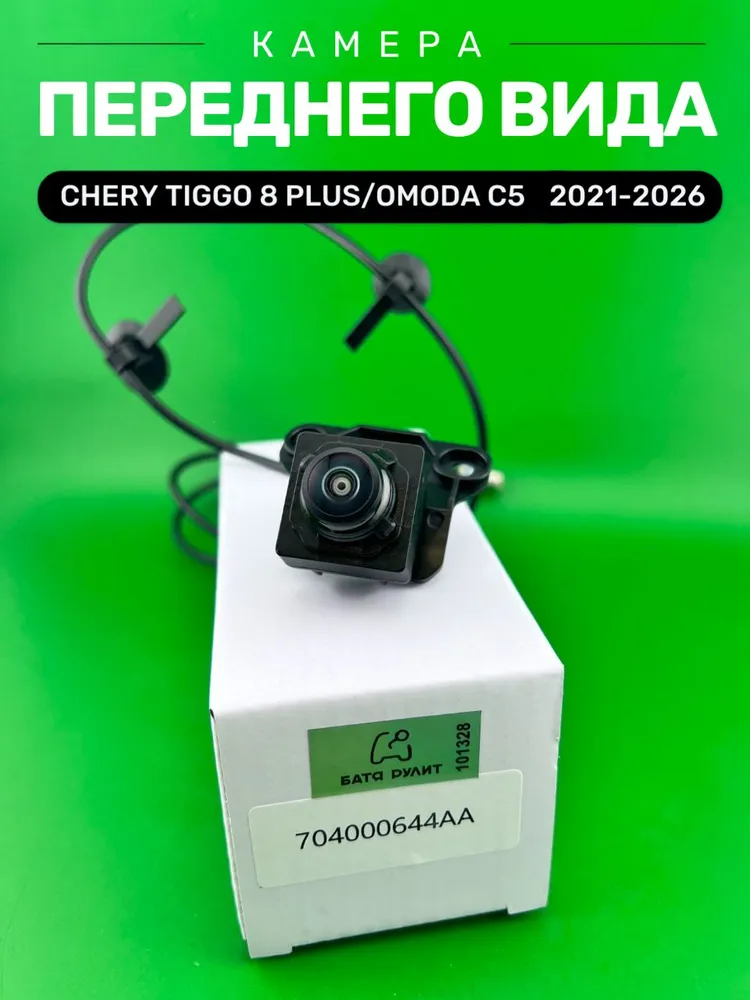

Камера переднего вида Chery Tiggo 8 Plus / Omoda C5 — Ozon
Камера переднего вида Chery Tiggo 8 Plus / Omoda C5 — WB
Технические характеристики:
- Каталожный номер (OE): 704000644AA
- Форм-фактор: Штатная замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: монтируется в решётку радиатора, прямо под фирменным логотипом (эмблемой) бренда на передней маске машины
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — первое железное правило при любых работах с электрикой. Подготовьте пластиковые лопатки для клипс и набор бит Torx.
- Шаг 2. Доступ к передней решетке. Открываем капот, снимаем верхний пластиковый пыльник (жабо) над радиаторами, аккуратно выщелкивая пистоны. В ряде случаев для максимального удобства можно ослабить верхнее крепление переднего бампера.
- Шаг 3. Демонтаж старой камеры. Находим посадочное место под эмблемой с внутренней стороны решетки. Отключаем штатный разъем проводки Chery/Omoda и выкручиваем крепежные винты неисправной камеры.
- Шаг 4. Установка новой камеры. Камеру Бати монтируем в решётку радиатора, прямо под фирменным логотипом (эмблемой) бренда на передней маске машины, и фиксируем на предусмотренные заводом посадочные места штатным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в надежности фиксации корпуса, возвращаем верхний защитный пластиковый пыльник на пистоны и закрываем капот.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение штатной фишки (Plug and Play). Никаких лишних проводов тянуть через моторный щит в салон не нужно. Просто вставляем разъем новой камеры в штатную ответную фишку передней косы проводки до уверенного щелчка фиксатора.
- Шаг 2. Проверка работы кругового обзора. Накидываем клемму аккумулятора, включаем зажигание и активируем принудительный круговой обзор 360° или клавишу передней камеры на центральной консоли. Убеждаемся, что передняя полусфера передает чистую картинку без слепых пятен и полос.
- Шаг 3. Финальный осмотр. Проверяем сопряжение передней картинки с боковыми камерами на общем круговом плане 3D. Всё отображается ровно и без сбоев — работа выполнена на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку проводки бампера
- Прокладка проводов в салон: Не требуется (используется штатная проводка автомобиля)
- Питание и видеосигнал: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран пишет «передняя камера недоступна» или выдает черный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте заводской артикул: на старой детали должно быть выбито строго 704000644AA. Если номер верный, проверьте плотность посадки колодки разъема под эмблемой — защелка должна защелкнуться до самого упора.
- В: Подойдет ли эта камера на Chery Tiggo 8 Pro Max или Tiggo 7 Pro?
О: Нет, мужики! У Pro Max ревизий идут другие артикулы (например, 704000670AA/AB). Эта камера разработана строго под Tiggo 8 Plus и Omoda C5 с оригинальным номером 704000644AA.
- В: Нужно ли что-то подрезать в решетке радиатора?
О: Никакого напильника! Корпус камеры полностью соответствует заводским лекалам и встает bolt-on под логотип на штатные посадочные точки.
