Здорово, мужики! На связи Батя. Сегодня разберем установку оригинальной штатной камеры на популярный китайский кроссовер Chery Tiggo 8 Pro (2021–2024 годов выпуска). Будь то замена передней камеры обзора или камеры заднего вида — делаем всё по уму и на совесть, строго по заводскому стандарту PLUG AND PLAY: разъём-в-разъём, без колхозных скруток и переделок.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 8 Pro установлена фирменная цифровая мультимедийная система с широким дисплеем и поддержкой системы кругового обзора 360° (AVM). Данная камера — заводская фабричная деталь для прямой замены штатной единицы. Никаких сторонних мониторов городить не надо: она выдает видеопоток напрямую на родной головной экран Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Перед покупкой обязательно снимите старую неисправную камеру и сверьте партномер на её корпусе! У Chery Tiggo 8 Pro система кругового обзора капризная и жестко завязана на заводские индексы блоков.
Совместимость камеры:
- Штатная мультимедиа Chery Tiggo 8 Pro (при точном совпадении оригинального номера 704000592AA)
- Комплектации с другими заводскими номерами — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без заводской проводки кругового обзора — НЕСОВМЕСТИМО (требуется коса и блок AVM)

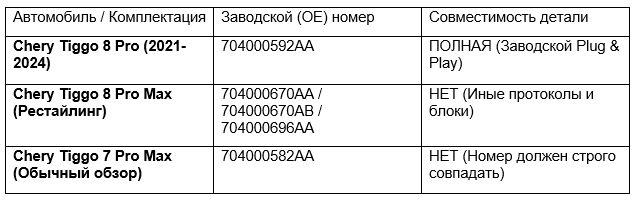

Штатные камеры и заводские OE-номера
На семействе Chery Tiggo применяются различные типы камер: от простых задних камер до продвинутых широкоугольных модулей кругового обзора 360° (класс HIGH с динамическими парковочными линиями). Чтобы не ошибиться с заказом, держи ориентир:
📦 02. Какая камера была выбрана

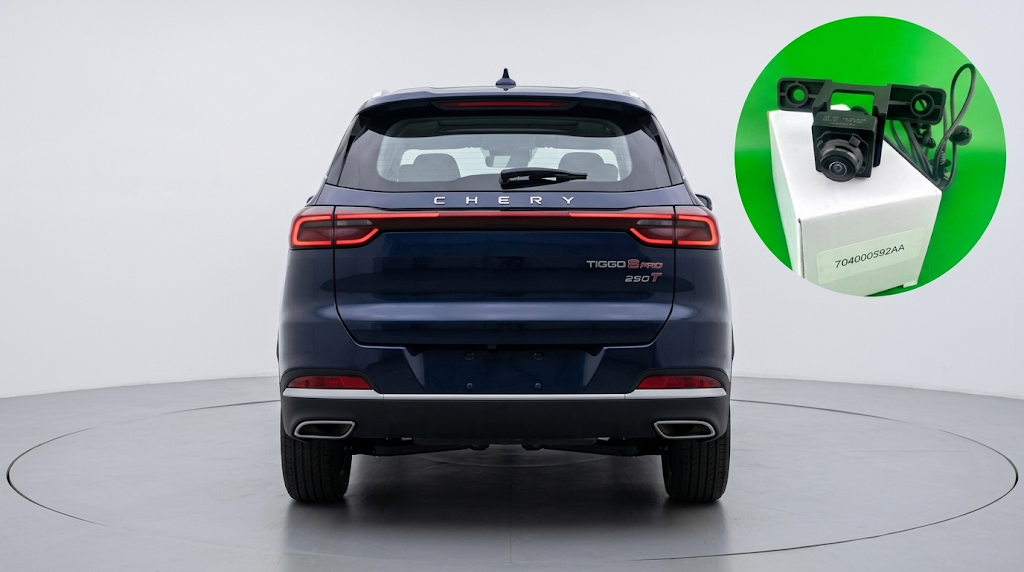

Берем надежную фабричную камеру от «Батя Рулит». Корпус добротный, влагозащищенный, оптика рассчитана на наши дорожные условия, соль и мойку под высоким давлением. Устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления.
Штатная камера Chery Tiggo 8 Pro (704000592AA) — Ozon
Штатная камера Chery Tiggo 8 Pro (704000592AA) — WB
Технические характеристики:
- Каталожный номер (OE): 704000592AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора. Китайская электроника требует бережного отношения, поэтому обесточить бортовую сеть — обязательное правило. Подготовьте пластиковые лопатки для аккуратного снятия пластика.
- Шаг 2. Разбор обшивки крышки багажника. Аккуратно поддеваем пластиковыми съемниками внутреннюю обшивку пятой двери, выкручиваем скрытые крепежные винты и отщелкиваем заводские пистоны.
- Шаг 3. Демонтаж накладки и доступ к нише. С внутренней стороны багажника откручиваем крепежные гайки декоративной накладки. Осторожно отщелкиваем накладку, открывая прямой доступ к пластиковому подиуму камеры.
- Шаг 4. Замена камеры. Отключаем штатный разъём проводки Chery. Демонтируем старую камеру из посадочного места. Новую камеру Бати ставим в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и надежно фиксируем на предусмотренные заводом Chery посадочные крепления.
- Шаг 5. Сборка панели. Возвращаем декоративную накладку на место, равномерно и аккуратно затягиваем гайки крепления изнутри двери багажника.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Смыкаем заводскую фишку (Plug and Play). Никаких отдельных проводов и тюльпанов через весь салон тянуть не нужно. Просто вставляем разъём новой камеры в заводскую ответную фишку проводки Chery до отчетливого щелчка фиксатора.
- Шаг 2. Проверка работы. Накидываем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора или включаем заднюю передачу. Проверяем картинку на головном экране Chery — изображение должно быть четким, без ряби и помех.
- Шаг 3. Чистовая сборка. Убедились, что всё работает как положено? Защелкиваем внутреннюю пластиковую обшивку багажника обратно на пистоны. Готово, сделано на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Chery
- Прокладка проводов по кузову: Не требуется (используется штатная заводская коса)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или выдает ошибку по камере, что делать?
О: Спокойно, без суеты! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте артикул на старой детали: он должен быть 704000592AA. Если номер правильный, проверьте плотность посадки разъема в крышке багажника — фишка должна защелкнуться до конца.
- В: Подойдет ли камера на Chery Tiggo 8 Pro Max или Tiggo 7 Pro Max?
О: Нет, мужики! У Pro Max ревизий идут другие блоки обзора и артикулы (например, 704000670AA или 704000582AA). Эта позиция строго под Tiggo 8 Pro с номером 704000592AA.
- В: Нужно ли что-то сверлить или подрезать в подиуме?
О: Никакого напильника и колхоза! Корпус камеры изготовлен строго по заводским лекалам и садится bolt-on в штатный подиум на родные винты Chery.
