Здорово, мужики! На связи Батя. Сегодня разберем установку оригинальной штатной камеры на флагманский кроссовер Chery Tiggo 8 Pro Max (2022–2025 годов выпуска). Будь то замена передней камеры кругового обзора или камеры заднего вида — делаем всё по-человечески, строго по заводскому стандарту PLUG AND PLAY: разъём-в-разъём, без колхоза и без скруток.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 8 Pro Max установлена сдвоенная цифровая панель и мощный мультимедийный комплекс с блоком кругового обзора 360° (AVM). Данная камера — фабричная деталь для прямой замены в штатную систему автомобиля. Никаких сторонних мониторов огород городить не надо: она сразу передает картинку на заводской экран Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Перед покупкой обязательно снимите неисправную камеру и сверьте маркировку на корпусе! На Tiggo 8 Pro Max блок кругового обзора жестко привязан к заводским индексам деталей.
Совместимость камеры:
- Штатная система Chery Tiggo 8 Pro Max (при совпадении номеров 704000670AA, 704000670AB, 704000696AA)
- Комплектации с другими заводскими номерами камер — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на авто без заводского блока кругового обзора 360° — НЕСОВМЕСТИМО (требуется полная проводка и блок AVM)
Штатные камеры и заводские OE-номера

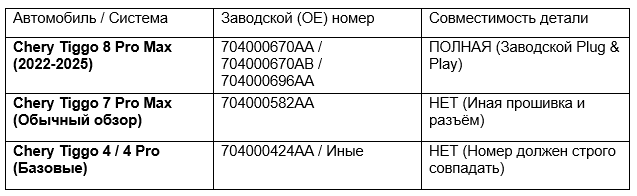

В зависимости от ревизии кузова, года выпуска и прошивки блока AVM (класс HIGH с динамическими парковочными линиями и 3D-проекцией кузова) на Tiggo 8 Pro Max применяются взаимозаменяемые оригинальные артикулы:
📦 02. Какая камера была выбрана
Берем надежную фабричную камеру от «Батя Рулит». Корпус герметичный, оптическая часть рассчитана на суровые российские условия, реагенты и мойку высоким давлением. Устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления.
Штатная камера Chery Tiggo 8 Pro Max — Ozon
Штатная камера Chery Tiggo 8 Pro Max — WB
Технические характеристики:
- Каталожные номера (OE): 704000670AA / 704000670AB / 704000696AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и фиксируется на предусмотренные заводом Chery посадочные крепления
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора. В современных китайских автомобилях электроника чувствительная, поэтому обесточить бортовую сеть — первое правило. Подготовьте пластиковые съемники для обшивки.
- Шаг 2. Разбор обшивки. Аккуратно снимаем внутренние пластиковые карты обшивки с помощью пластиковых лопаток, выкручиваем скрытые винты и отщелкиваем клипсы крепления.
- Шаг 3. Демонтаж накладки и доступ к нише. С обратной стороны откручиваем крепежные элементы декоративной накладки. Аккуратно отщелкиваем панель, открывая доступ к пластиковому подиуму камеры.
- Шаг 4. Замена камеры. Отключаем штатный разъём проводки. Демонтируем старую неисправную деталь. Устанавливаем новую камеру в заводской пластиковый подиум (нишу) на декоративной накладке крышки багажника и надежно фиксируем на предусмотренные заводом Chery посадочные крепления.
- Шаг 5. Сборка панели. Возвращаем декоративную накладку на посадочное место и равномерно протягиваем крепеж без чрезмерных усилий, чтобы сохранить целостность пластика.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких отдельных проводов через салон тянуть не требуется. Вставляем разъём новой камеры в заводскую ответную фишку проводки Chery до уверенного щелчка фиксатора.
- Шаг 2. Проверка работы кругового обзора. Подключаем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора или переводим селектор в положение заднего хода. Проверяем четкость картинки и отсутствие слепых зон.
- Шаг 3. Завершение сборки. Убедившись в безупречной работе камеры, защелкиваем внутреннюю пластиковую обшивку на свои штатные пистоны. Всё собрано надежно и на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Chery
- Прокладка проводов по кузову: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран не выводит изображение или выдает ошибку по камере, что делать?
О: Главное — без суеты! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте заводской артикул вашей старой камеры: он должен быть 704000670AA, 704000670AB или 704000696AA. Если номер верный, проверьте плотность посадки колодки разъема до щелчка.
- В: Нужно ли прописывать или калибровать камеру после замены?
О: Поскольку деталь является штатной (Plug and Play), при совпадении заводских номеров система кругового обзора Chery подхватывает её автоматически. При незначительном смещении стыка круговой панорамы достаточно стандартной калибровки через меню мультимедиа.
- В: Требуется ли подрезать пластик подиума при монтаже?
О: Ничего дорабатывать не нужно. Корпус камеры полностью соответствует заводским параметрам и устанавливается точно в штатные крепления.
