Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку заводской передней камеры на флагманский кроссовер Chery Tiggo 9. Передняя оптика в системе панорамного обзора 360° ловит весь пескоструй, грязь и дорожные камни первой. Если заводской глаз устал или дал трещину — меняем строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, скруток и переделок.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 9 установлен мощный мультимедийный комплекс с огромным сдвоенным цифровым экраном и продвинутым блоком кругового 3D-обзора 360° (AVM). Данная камера переднего вида — оригинальная фабричная деталь для прямой замены штатного модуля. Никаких сторонних мониторов и блоков колхозить не нужно: она напрямую стыкуется с родной проводкой бампера и выводит видеопоток на штатный головной экран Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской OEM-артикул детали — 704001381AA. Перед покупкой обязательно снимите старую неисправную камеру и сверьте номер на её корпусе! У Tiggo 9 процессор системы кругового обзора очень капризный и жестко завязан на заводские индексы деталей — не совпадет номер, система кругового обзора откажется калибровать картинку.
Совместимость камеры:
- Штатная система кругового обзора Chery Tiggo 9 (при точном совпадении номера 704001381AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без заводской проводки кругового обзора — НЕСОВМЕСТИМО (требуется проводка бампера и блок AVM)
Штатные камеры и заводские OE-номера

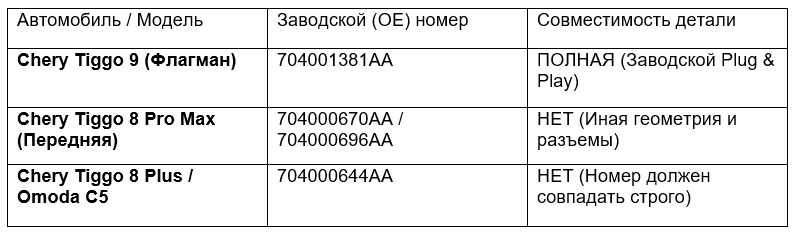

На кроссоверах концерна Chery модули передних камер имеют разные крепления и калибровки угла линзы. Чтобы не промахнуться при заказе, держи таблицу совместимости:
📦 02. Какая камера была выбрана

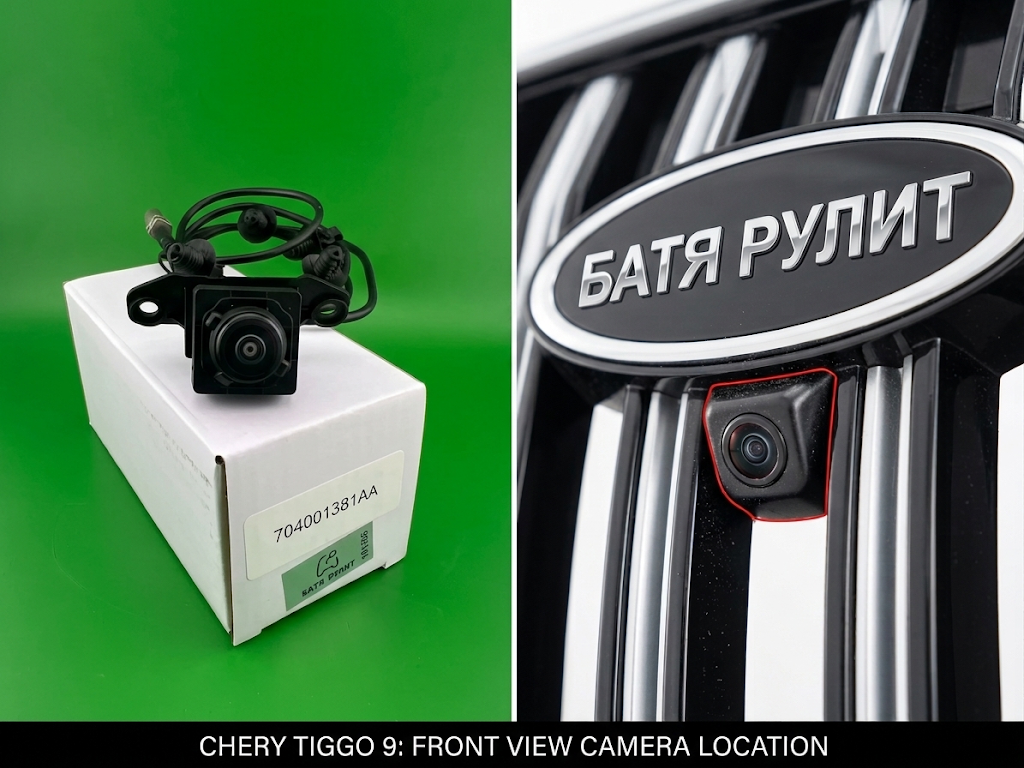

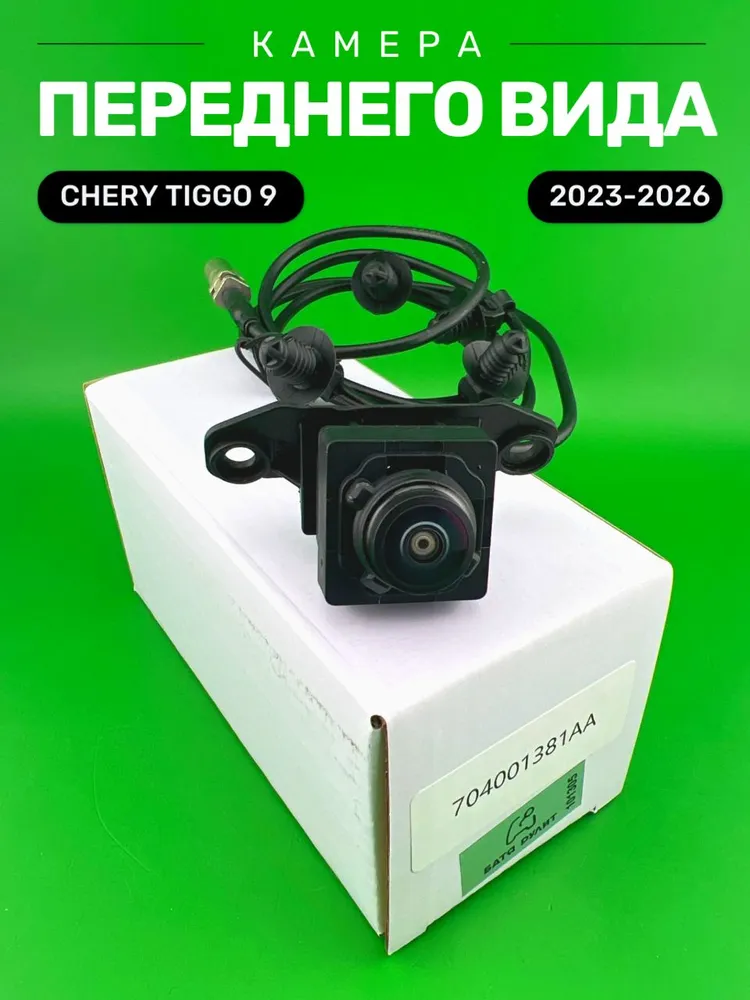

Берем добротную фабричную камеру от «Батя Рулит». Корпус герметичный, оптическая линза стойкая к пескострую, зимним реагентам и мойкам под высоким давлением. Место установки: штатная камера переднего вида (OEM-артикул: 704001381AA) устанавливается в передний бампер флагманского кроссовера.
Камера переднего вида Chery Tiggo 9 — Ozon
Камера переднего вида Chery Tiggo 9 — WB
Технические характеристики:
- Каталожный номер (OEM): 704001381AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: штатная камера переднего вида (OEM-артикул: 704001381AA) устанавливается в передний бампер флагманского кроссовера
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — электронные ассистенты Tiggo 9 не терпят замыканий. Подготовьте набор пластиковых лопаток для клипс и биты Torx.
- Шаг 2. Доступ к передней части. Открываем капот, снимаем верхние пластиковые щитки моторного отсека, аккуратно вынимая пистоны крепления. В зависимости от условий монтажа ослабляем верхние фиксаторы бампера для свободного доступа к тыльной стороне решетки.
- Шаг 3. Демонтаж вышедшей из строя камеры. Находим посадочное место передней камеры в бампере. Отключаем штатную колодку проводки Chery и выкручиваем винты крепления старой камеры.
- Шаг 4. Установка новой камеры. Новую штатную камеру Бати устанавливаем в передний бампер флагманского кроссовера на заводские посадочные места и надежно фиксируем оригинальным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убедившись в прочной фиксации корпуса, возвращаем на место защитные пластиковые панели моторного отсека и защелкиваем пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких отдельных проводов тянуть через моторный щит в салон не нужно. Просто вставляем разъем новой камеры в штатную ответную фишку передней проводки Chery до уверенного щелчка замка.
- Шаг 2. Проверка работы панорамы. Накидываем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора кнопкой на панели либо через экран мультимедиа. Убеждаемся, что передний сектор передает сочную, чистую картинку без полос и слепых зон.
- Шаг 3. Финальный контроль. Проверяем сведение картинки на общем 3D-виде автомобиля. Всё показывает четко и без сбоев — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Chery
- Прокладка проводов в салон: Не требуется (используется штатная заводская коса)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран выдает ошибку по передней камере или показывает темный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой оригинальной детали — там должно быть четко выбито 704001381AA. Если номер верный, проверьте плотность посадки колодки разъема в бампере — защелка должна щелкнуть до упора.
- В: Подойдет ли камера на Chery Tiggo 8 Pro Max или Omoda C5?
О: Нет, мужики! У Tiggo 8 Pro Max и Omoda C5 свои корпуса, разъемы и другие каталожные номера (например, 704000670AA или 704000644AA). Эта камера сделана строго под Tiggo 9 с заводским артикулом 704001381AA.
- В: Нужно ли подрезать пластик бампера при монтаже?
О: Никакого напильника и доработок! Корпус камеры полностью соответствует заводским лекалам Chery и устанавливается строго bolt-on на штатные посадочные точки.
