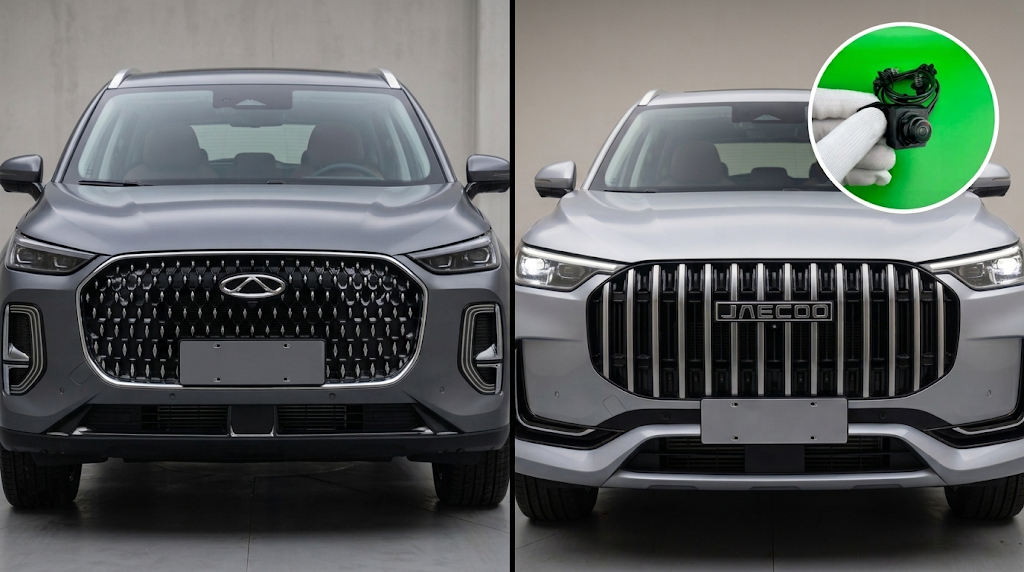

Здорово, мужики! На связи Батя. Сегодня разберем правильную замену и установку заводской штатной камеры переднего вида на флагманский кроссовер Chery Tiggo 9 (а также соплатформенный Jaecoo J8). На флагмане система кругового обзора 540° с функцией «прозрачного шасси» — штука шикарная, но передний глаз в решетке радиатора первым ловит летящий гравий, пескоструй и едкую дорожную химию. Если стекло треснуло или блок перестал видеть картинку — меняем узел строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, соплей и переделок проводки.
📋 01. Какая магнитола стоит у вас
На Chery Tiggo 9 установлена передовая мультимедийная система со сдвоенным экраном высокого разрешения и интеллектуальным блоком кругового обзора AVM 540°. Наша передняя камера — фабричная оригинальная деталь стандарта Plug and Play для прямой замены штатного модуля. Никаких сторонних мониторов или блоков огород городить не надо: она подключается напрямую в оригинальную косу бампера и моментально выводит картинку на головной дисплей Chery.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 704000446AA. Перед покупкой обязательно снимите неисправную камеру и сверьте номер на её корпусе! У Chery и Jaecoo блоки панорамного обзора жестко привязаны к конкретным артикулам деталей — если номер отличается, блок AVM выдаст ошибку калибровки или синий экран.
Совместимость камеры:
- Штатная система кругового обзора Chery Tiggo 9 / Jaecoo J8 (при точном совпадении номера 704000446AA)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Другие модели Chery (Tiggo 4, Tiggo 7 Pro, Tiggo 8) — НЕСОВМЕСТИМО (иные крепления и подиумы)
- Установка «с нуля» на автомобили без заводской проводки кругового обзора — НЕСОВМЕСТИМО (требуется заводская коса бампера и блок AVM)

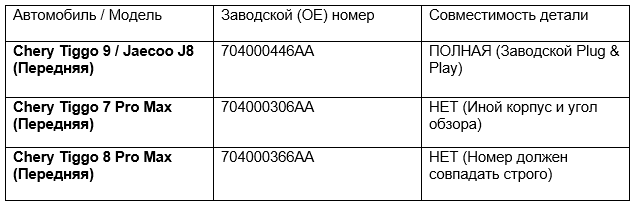

Штатные камеры и заводские OE-номера
На кроссоверах Chery и Jaecoo в зависимости от платформы и поколения устанавливаются разные модули панорамного обзора. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

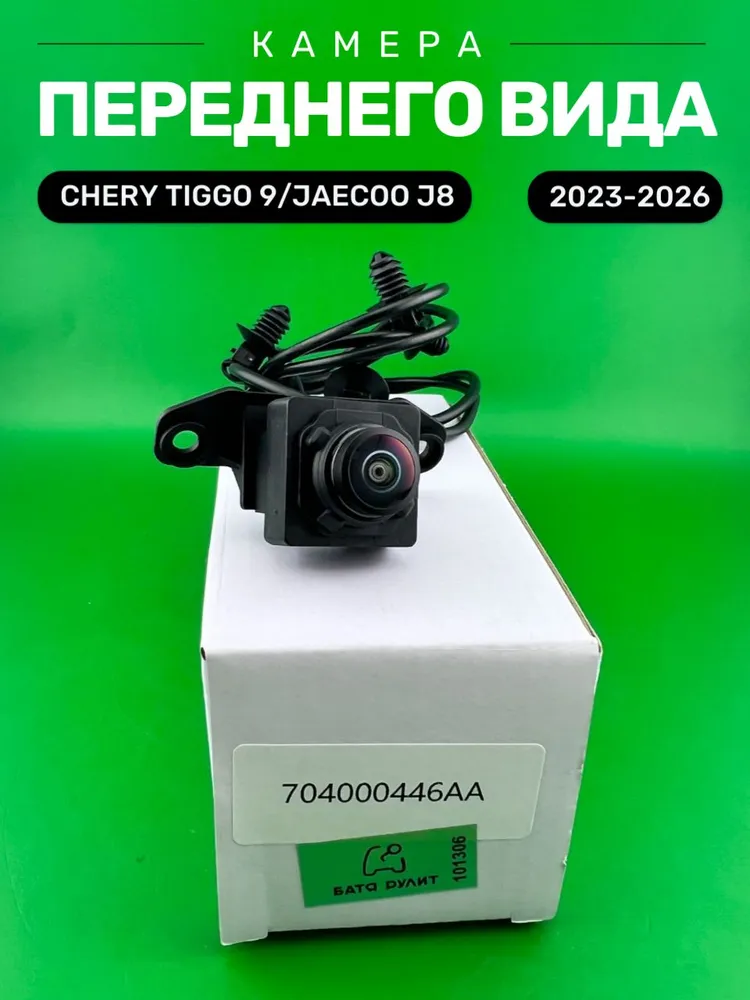

Берем оригинальную фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимней дорожной соли, пескострую, дорожной грязи и мойке под высоким давлением. Место установки: устанавливается в нижнюю часть логотипа (эмблемы) на решетке радиатора.
Камера переднего вида Chery Tiggo 9 (704000446AA) — Ozon
Камера переднего вида Chery Tiggo 9 (704000446AA) — WB
Технические характеристики:
- Каталожный номер (OEM): 704000446AA
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: устанавливается в нижнюю часть логотипа (эмблемы) на решетке радиатора
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — цифровая шина флагмана Chery не терпит коротких замыканий. Вооружитесь пластиковыми съемниками клипс и набором головок/бит Torx.
- Шаг 2. Доступ к решетке радиатора. Открываем капот кроссовера, аккуратно снимаем верхнюю декоративную пластиковую панель моторного отсека над радиаторами, отщелкивая пистоны по периметру.
- Шаг 3. Демонтаж старой передней камеры. С обратной стороны решетки радиатора подбираемся к основанию эмблемы. Отсоединяем оригинальный разъём проводки Chery, выкручиваем винты крепления неисправной камеры и аккуратно извлекаем модуль.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в нижнюю часть логотипа (эмблемы) на решетке радиатора, садится строго в заводские посадочные пазы и надежно притягивается штатными винтами.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в отсутствии люфтов и плотной посадке резинового уплотнителя. Возвращаем защитный пластик под капотом на место и защелкиваем пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких лишних проводов тянуть через салон не нужно! Просто вставляем разъем новой камеры в оригинальную ответную фишку передней косы Chery прямо под эмблемой до отчетливого щелчка замка.
- Шаг 2. Проверка кругового обзора 540°. Накидываем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора кнопкой на центральной консоли или через экран мультимедиа. Убеждаемся, что передняя полусфера передает четкую, сочную картинку без затемнений и артефактов.
- Шаг 3. Финальный контроль. Проверяем сведение передней камеры с боковыми зеркалами на общей панораме 360° и в режиме «прозрачного капота». Картинка идеальная — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Chery
- Прокладка проводов в салон: Не требуется (используется штатная заводская проводка)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран пишет «передняя камера недоступна» или показывает черный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 704000446AA. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема в эмблеме — защелка должна защелкнуться до самого упора.
- В: Подойдет ли эта камера на Chery Tiggo 7 Pro Max или Tiggo 8 Pro Max?
О: Нет, мужики! У Tiggo 7 и Tiggo 8 другие посадочные подиумы в решетке и свои каталожные артикулы (например, 704000306AA или 704000366AA). Эта деталь сделана строго под Chery Tiggo 9 и Jaecoo J8 с номером 704000446AA.
- В: Нужно ли что-то подрезать или дорабатывать в эмблеме при монтаже?
О: Никакого напильника и колхоза! Корпус камеры отлит точно по заводским лекалам Chery и садится bolt-on в штатное посадочное место эмблемы.
