Скрытые инженерные меню (Factory Settings): как Android-магнитолы работают с протоколами камер

29.07.2026

Многие автомобилисты сталкиваются с досадной проблемой: камера заднего вида физически подключена идеально, питание подается через надежное реле, но при включении задней передачи экран магнитолы выдает черную пустоту с надписью «No Signal» или заливает картинку цветными артефактами. В 90% случаев причина кроется не в проводке, а в программной части головного устройства — микроконтроллере (MCU). Давайте разберемся, как магнитола "понимает" видеосигнал и почему для идеальной картинки нужно лезть в скрытые заводские настройки.

📋 01. Роль MCU в обработке видеосигнала

MCU (Microcontroller Unit) — это «железный» посредник между операционной системой Android и физическими компонентами автомобиля (кнопками руля, усилителем звука, видеовходами). Когда на коричневый провод (Reverse или Back) поступает +12В от лампы заднего хода, MCU мгновенно прерывает все процессы Android (даже если система еще не загрузилась) и выводит на экран картинку с видеовхода.

Проблема заключается в том, что MCU большинства китайских магнитол (например, платформ TS10, FYT, Teyes) не имеет функции Auto-Detect (автоматического определения) для высокочастотных цифро-аналоговых сигналов типа AHD или TVI. Прошивка магнитолы "слушает" определенный формат сигнала, который задан в ее памяти по умолчанию. Если камера выдает сигнал AHD 1080p, а магнитола настроена на прием CVBS, процессору просто не удается расшифровать поток данных — и вы видите черный экран.

📦 02. Частота кадров в AHD: 25 fps против 30 fps

Даже если вы выбрали правильное разрешение (например, AHD 720p), изображение может быть черно-белым, моргать или "плыть" по диагонали. Виновником выступает частота кадров.

• 25 fps: Базируется на старом европейском телевизионном стандарте PAL.
• 30 fps: Базируется на американском стандарте NTSC.

Современные AHD-матрицы камер жестко зашиты на одну из этих частот. Поэтому в настройках магнитолы есть разные пункты: «AHD 720p 25fps» и «AHD 720p 30fps». Несовпадение этих параметров на стороне камеры и магнитолы приводит к рассинхронизации цвета и развертки кадра.

🛠 03. Как правильно настроить тип сигнала (Гайд)

Чтобы научить магнитолу понимать вашу камеру, нужно зайти в системные или заводские настройки.

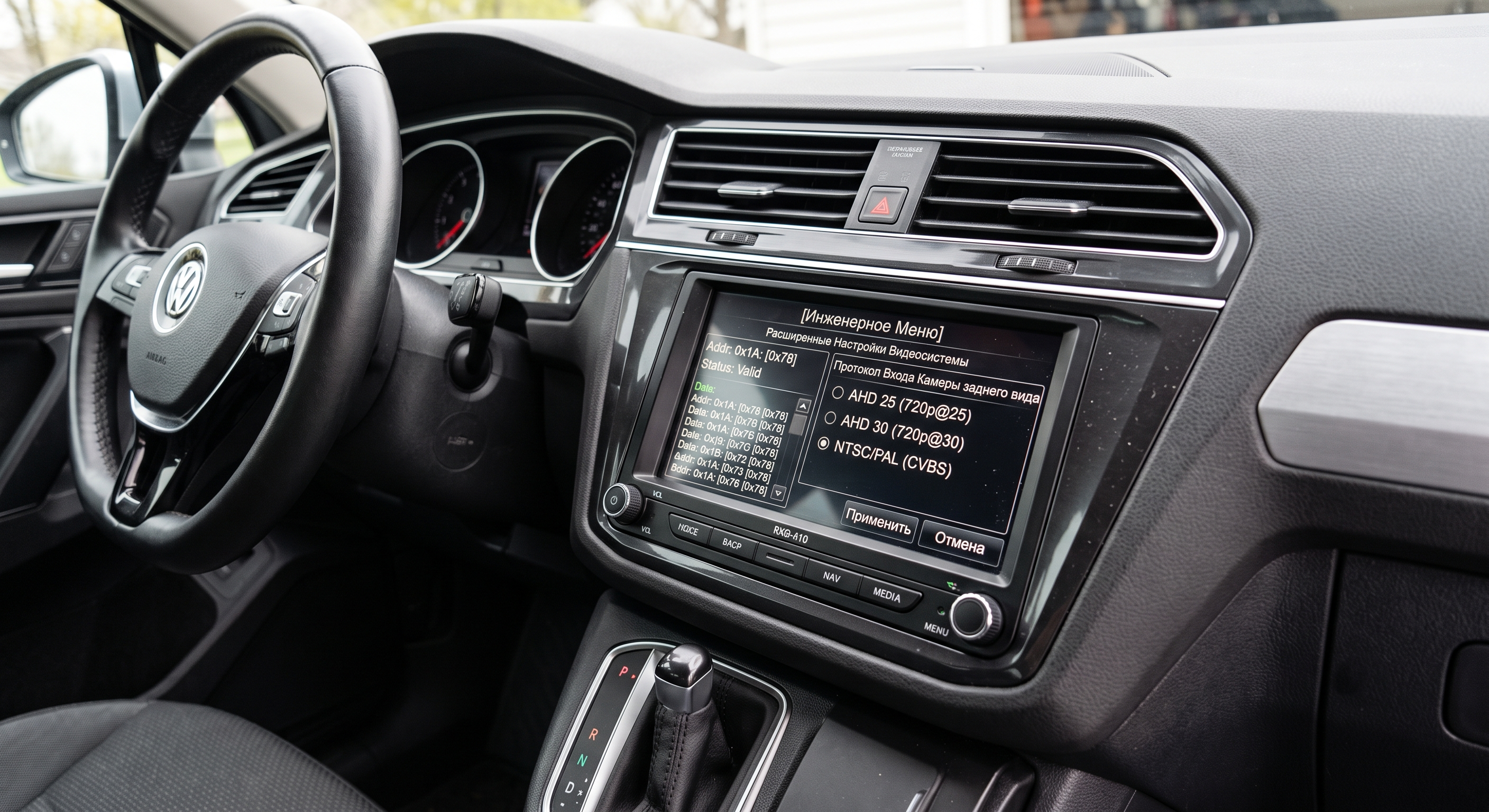

Шаг 1. Зайдите в главное меню Android, откройте «Настройки» и найдите раздел «Заводские настройки» (Factory Settings) или «Система».

Шаг 2. Система запросит пароль. Самые популярные пароли для китайских ГУ: 8888, 1617, 3368, 123456, 0000.

Шаг 3. В открывшемся меню найдите пункт «Настройки камеры заднего вида» (Backcar Setup / Reverse Video Type).

Шаг 4. Методом перебора выберите формат, соответствующий вашей камере (начните с AHD 1080p 25fps). После каждого изменения магнитола может потребовать перезагрузку.

⚠ Внимание: Если ни один режим AHD не дает картинку, убедитесь, что вы не перерезали зеленый провод-петельку на самой камере (если он есть). Перерезанный зеленый провод принудительно переводит камеру в аналоговый режим CVBS (NTSC).

🔌 04. Передняя камера (F-CAM) и AUX: активация скрытого функционала

Многие Android-магнитолы поддерживают автоматический вывод изображения с передней камеры. Как это работает: после того как вы выключаете заднюю передачу, магнитола не сразу возвращается к радио или навигатору, а на 5-10 секунд выводит картинку с переднего бампера, чтобы вы могли завершить маневр.

💡 Совет: Для активации этой функции передняя камера должна быть подключена к желтому RCA-тюльпану с маркировкой F-CAM, FCAM-IN или AUX-V-IN, а ее питание должно быть постоянным при включенном зажигании (ACC).

Как активировать программно:

Шаг 1. Зайдите в основные настройки (иногда это находится в Factory Settings).

Шаг 2. Найдите раздел «Настройки автомобиля» или «Экран заднего вида».

Шаг 3. Включите параметр «Задержка выключения камеры» (Reverse Delay / F-CAM Time) и установите нужное время (например, 5s или 10s). Теперь при выключении задней передачи MCU автоматически переключит видеоканал на переднюю камеру на заданное время.

❓ 05. Идеальная камера, с которой не будет проблем

Чтобы избежать "танцев с бубном" в настройках и не гадать, поддержит ли магнитола формат видео, важно выбрать правильное оборудование изначально. Мы рекомендуем использовать универсальные камеры от магазина «Батя Рулит».

Наши камеры решают проблему аппаратной несовместимости благодаря двухрежимной работе (AHD / CVBS). По умолчанию камера выдает кристально чистую картинку в современном стандарте AHD 1080p, идеально подходящую для широких экранов Android-магнитол. Но если ваше головное устройство старого образца и не может расшифровать цифровой сигнал, вам достаточно просто перерезать зеленый провод на косе камеры. Она автоматически перейдет в классический аналоговый режим, и изображение мгновенно появится на экране без ковыряния в инженерном меню.

Камера заднего вида AHD/CVBS универсальная – OZON
Камера заднего вида AHD/CVBS универсальная – WB
Камера заднего вида AHD/CVBS универсальная – Наш сайт

🏁 06. Частые вопросы

В: В меню магнитолы нет пунктов AHD, только NTSC и PAL. Что делать?
О: Ваша магнитола аппаратно не поддерживает цифро-аналоговый стандарт AHD. Процессор способен обработать только обычный CVBS. Вам нужно либо купить CVBS камеру, либо перерезать зеленый провод на вашей AHD-камере (если она поддерживает гибридный режим).

В: Передняя камера работает через отдельное приложение AUX, но автоматически после задней не включается. Почему?
О: Вы подключили переднюю камеру в видеовход AUX, а не в F-CAM. Кроме того, в настройках магнитолы не активирована функция "Задержка выключения" (Reverse Delay). Внимательно проверьте маркировку RCA-тюльпанов в основной косе проводов магнитолы.

В: При выборе AHD 1080p изображение появляется, но на экране сильные полосы. Это частота кадров?
О: Нет, полосы и рябь при заведенном двигателе — это аппаратная проблема питания (ШИМ / просадки напряжения), а не программная настройка частоты. В этом случае поможет только подключение камеры через 4-контактное реле от постоянного плюса.
