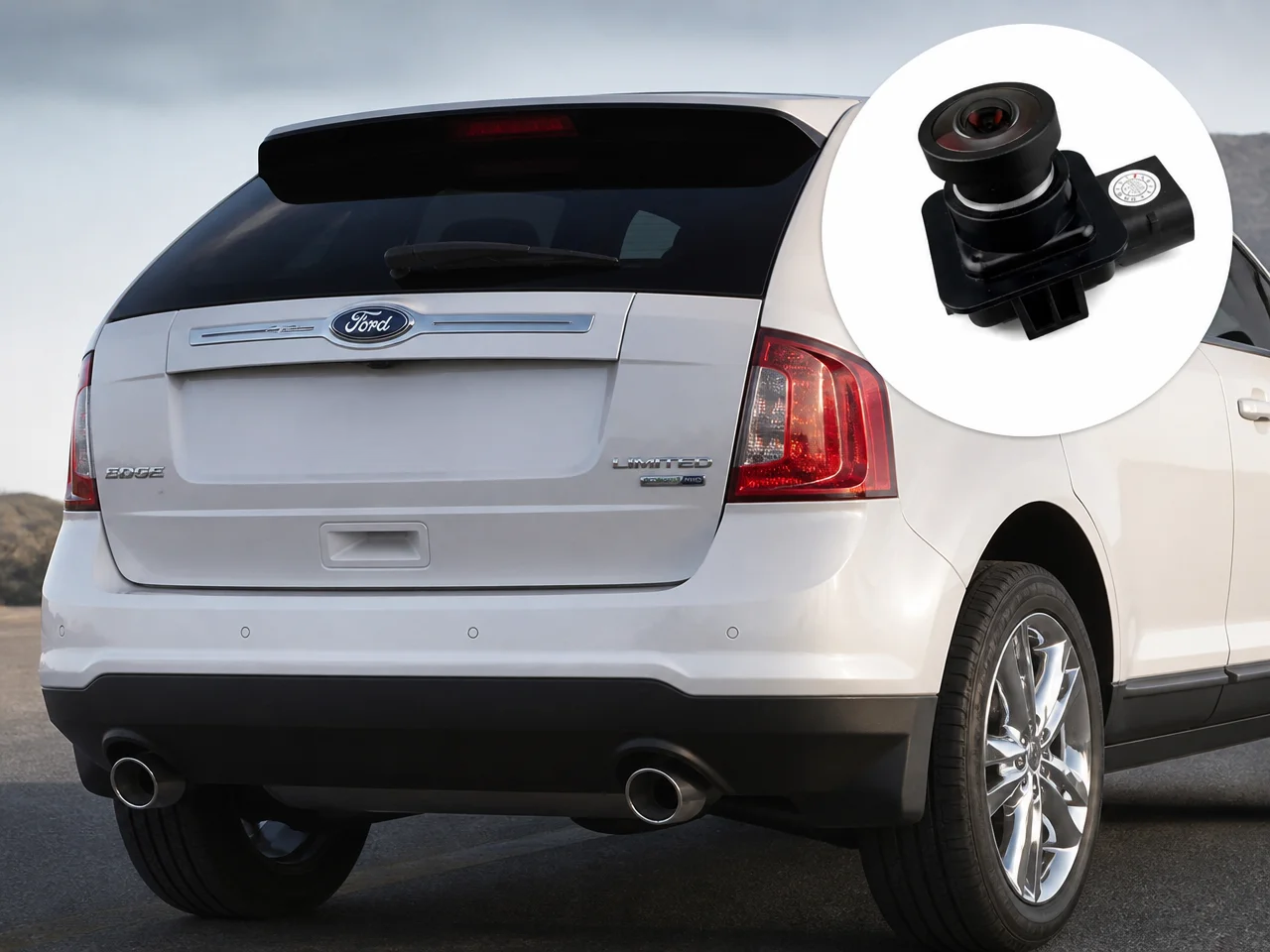

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Ford Edge (2011-2015 годов выпуска). Камера устанавливается в штатное заводское место — в крышку багажника, под хромированную декоративную накладку («саблю») над номерным знаком.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) мультимедийной системе Ford.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (DT4T-19G490-AB), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
- Заводская магнитола Ford Edge (при совпадении номера DT4T-19G490-AB)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки)

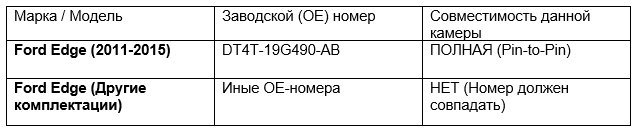

Штатные камеры и OE-номера
Комплектации Ford Edge оснащались различными камерами в зависимости от года выпуска и рынка сбыта. Распиновка колодки и вольтаж у них могут отличаться.
📦 02. Какая камера была выбрана

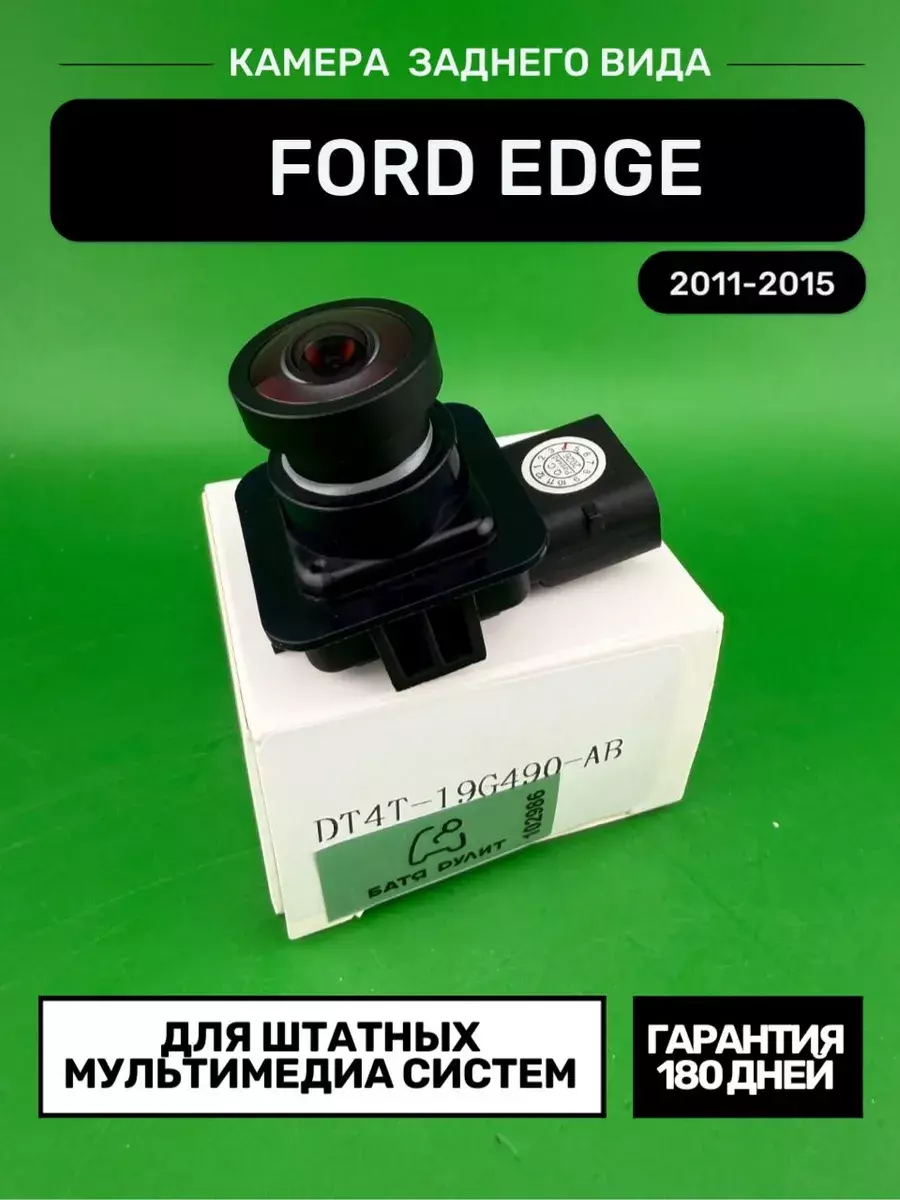

Для установки была выбрана специализирован штатная камера заднего вида от магазина «Батя Рулит». Место установки: в крышку багажника, под хромированную декоративную накладку («саблю») над номерным знаком.
Штатная камера DT4T-19G490-AB Ford Edge — Ozon
Штатная камера DT4T-19G490-AB Ford Edge — WB
Штатная камера DT4T-19G490-AB Ford Edge — Наш сайт
Технические характеристики:
- Разрешение: 720x480
- Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
- IP-защита: IP67
- Место установки: В крышку багажника, под хромированную саблю над номерным знаком
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Ford Edge.
- Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты и отщелкнув клипсы по периметру.
- Шаг 3. Демонтаж накладки («сабли»). Открутите гайки крепления внешней хромированной декоративной накладки, расположенной над номерным знаком, и аккуратно снимите её с крышки багажника, чтобы получить доступ к камере.
- Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от штатного кронштейна. Установите новую камеру DT4T-19G490-AB строго в штатное место и надежно зафиксируйте винтами.
- Шаг 5. Сборка. Установите внешнюю хромированную панель обратно на крышку багажника и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы должно появиться изображение.
- Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
- В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
- В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (DT4T-19G490-AB), иначе камера не будет работать из-за разницы в распиновке колодки мультимедийных систем Ford.
- В: Нужно ли что-то вырезать для установки в накладку багажника?
О: Камера устанавливается bolt-on (без доработок) в крышку багажника, под хромированную декоративную накладку («саблю») над номерным знаком, на место старой заводской камеры.
