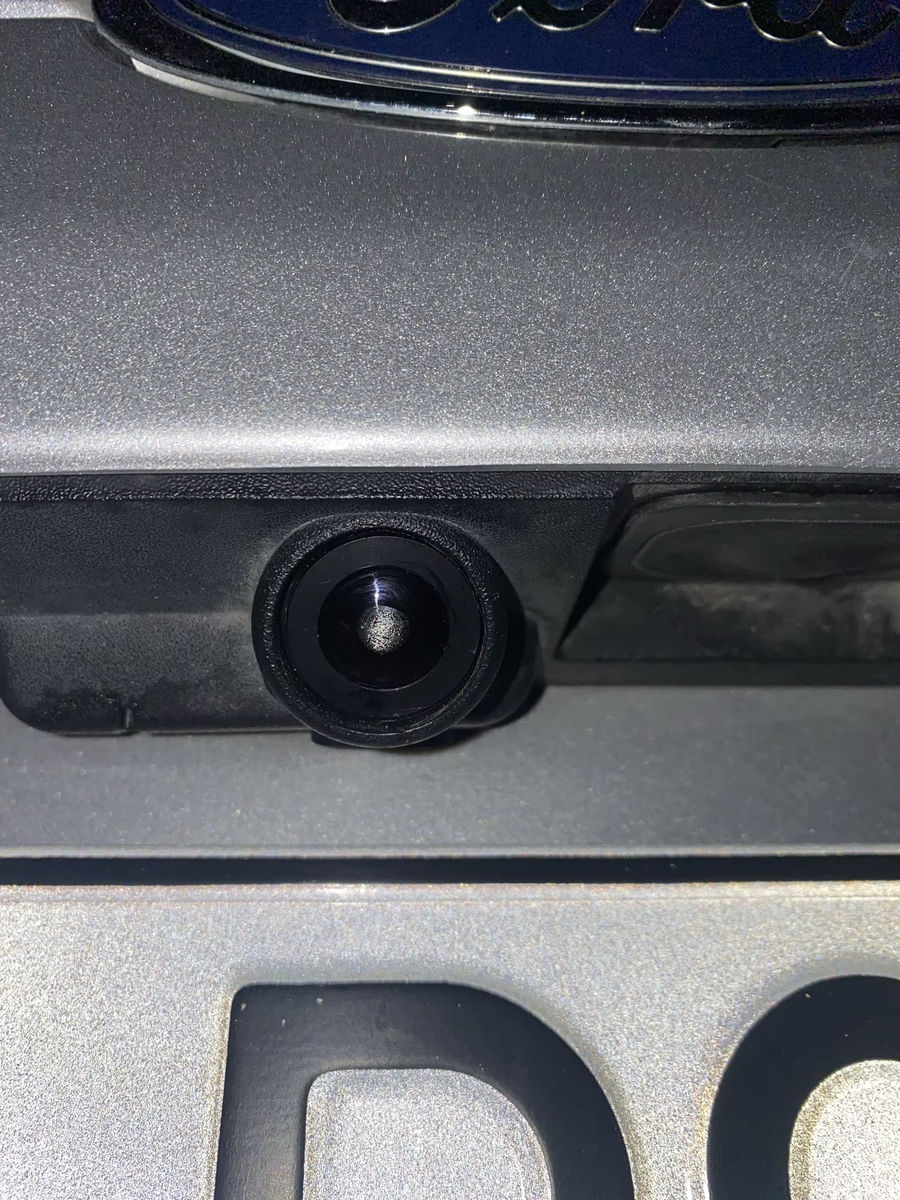

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Ford Escape (2013-2017 годов выпуска). Камера устанавливается в штатное заводское место — в пластиковую накладку крышки багажника («саблю»), расположенную непосредственно над задним номерным знаком.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) магнитоле Ford.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (DV4T-19G490-AB), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
✅ Заводская магнитола Ford Escape (при совпадении номера DV4T-19G490-AB)
❌ Автомобили с другим оригинальным номером камеры
❌ Установка «с нуля» на автомобили, где камеры никогда не было (без переделки проводки)

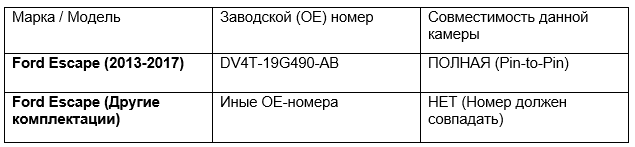

Штатные камеры и OE-номера
Комплектации Ford Escape оснащались различными камерами в зависимости от года выпуска и рынка. Распиновка колодки у них может отличаться.
📦 02. Какая камера была выбрана

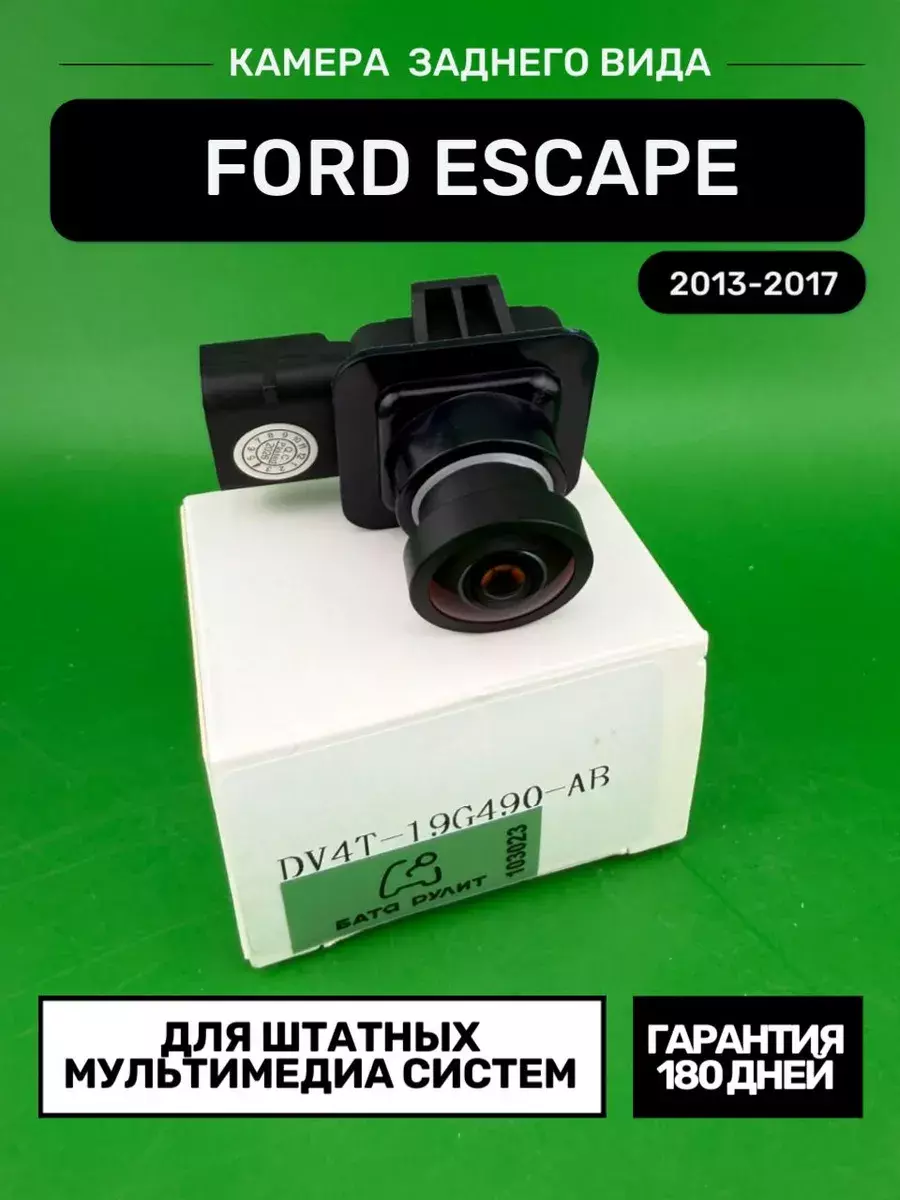

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в пластиковую накладку крышки багажника («саблю»), расположенную непосредственно над задним номерным знаком.
Штатная камера DV4T-19G490-AB Ford Escape — Ozon
Штатная камера DV4T-19G490-AB Ford Escape — WB
Штатная камера DV4T-19G490-AB Ford Escape — Наш сайт
Технические характеристики:
Разрешение: 720x480
Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
IP-защита: IP67
Место установки: В пластиковую накладку крышки багажника («саблю»), над номерным знаком
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Ford Escape.
Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты (если есть) и отщелкнув клипсы.
Шаг 3. Демонтаж накладки («сабли»). Открутите гайки крепления внешней декоративной пластиковой накладки, расположенной над номерным знаком, и аккуратно снимите её с крышки багажника.
Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от крепежных элементов. Установите новую камеру DV4T-19G490-AB строго в штатное место и надежно зафиксируйте.
Шаг 5. Сборка. Установите пластиковую накладку обратно на крышку багажника и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы должно появиться изображение.
Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (DV4T-19G490-AB), иначе камера не будет работать из-за разницы в распиновке колодки.
В: Нужно ли что-то вырезать для установки в накладку багажника?
О: Камера устанавливается bolt-on (без доработок) в пластиковую накладку крышки багажника («саблю»), расположенную непосредственно над задним номерным знаком, на место старой заводской камеры.
