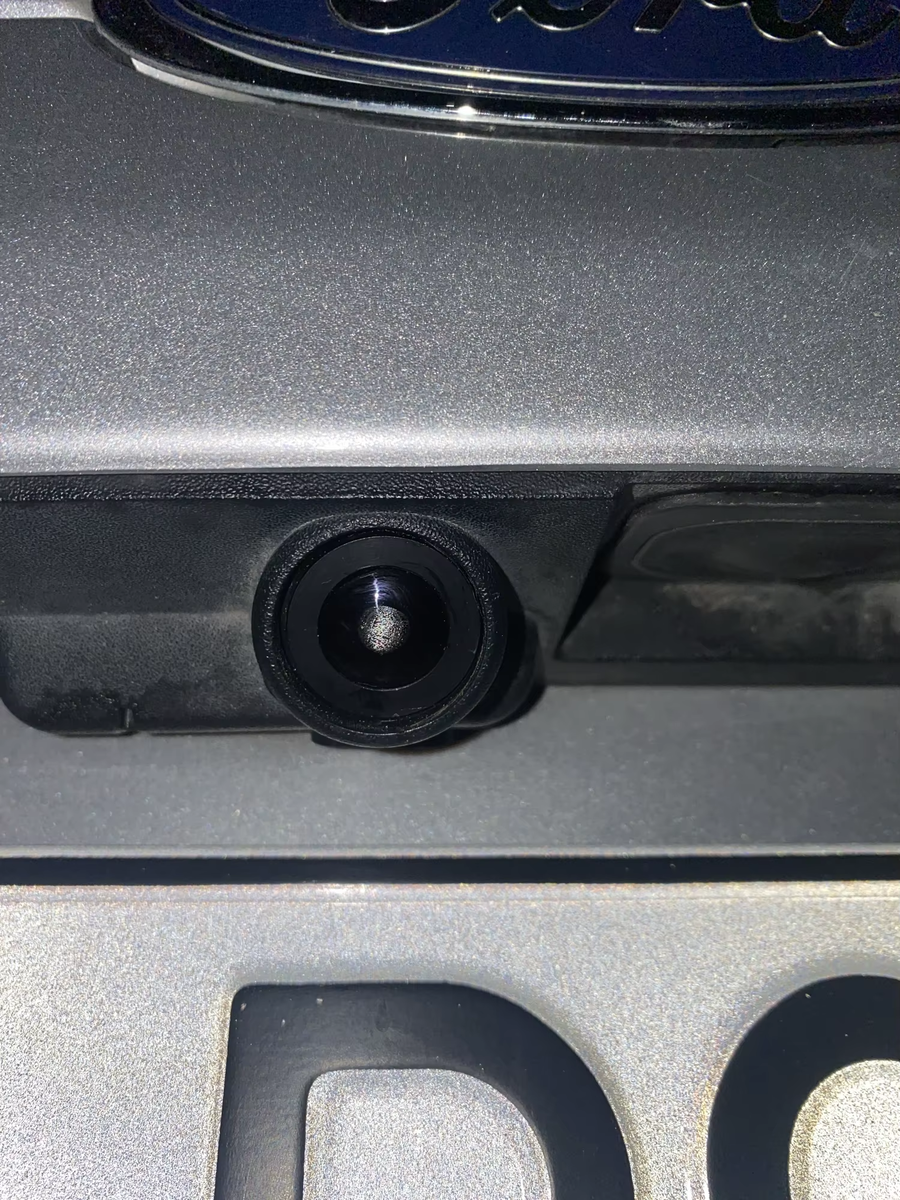

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Ford Escape (2015-2017 годов выпуска). Камера устанавливается в штатное заводское место — в пластиковую нишу крышки багажника, прямо под большой надписью «ESCAPE» и над площадкой государственного номера.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) мультимедийной системе Ford (SYNC 2 / SYNC 3).
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (EV4Z-19G490-B), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
- Заводская магнитола Ford Escape (при совпадении номера EV4Z-19G490-B)
- Автомобили с другим оригинальным номером камеры — НЕСОВМЕСТИМО
- Установка «с нуля» на автомобили, где камеры никогда не было — НЕСОВМЕСТИМО (без переделки проводки)

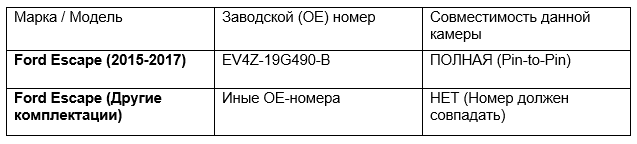

Штатные камеры и OE-номера
Комплектации Ford Escape оснащались различными камерами в зависимости от года выпуска и рынка сбыта. Распиновка колодки и вольтаж у них могут отличаться.
📦 02. Какая камера была выбрана

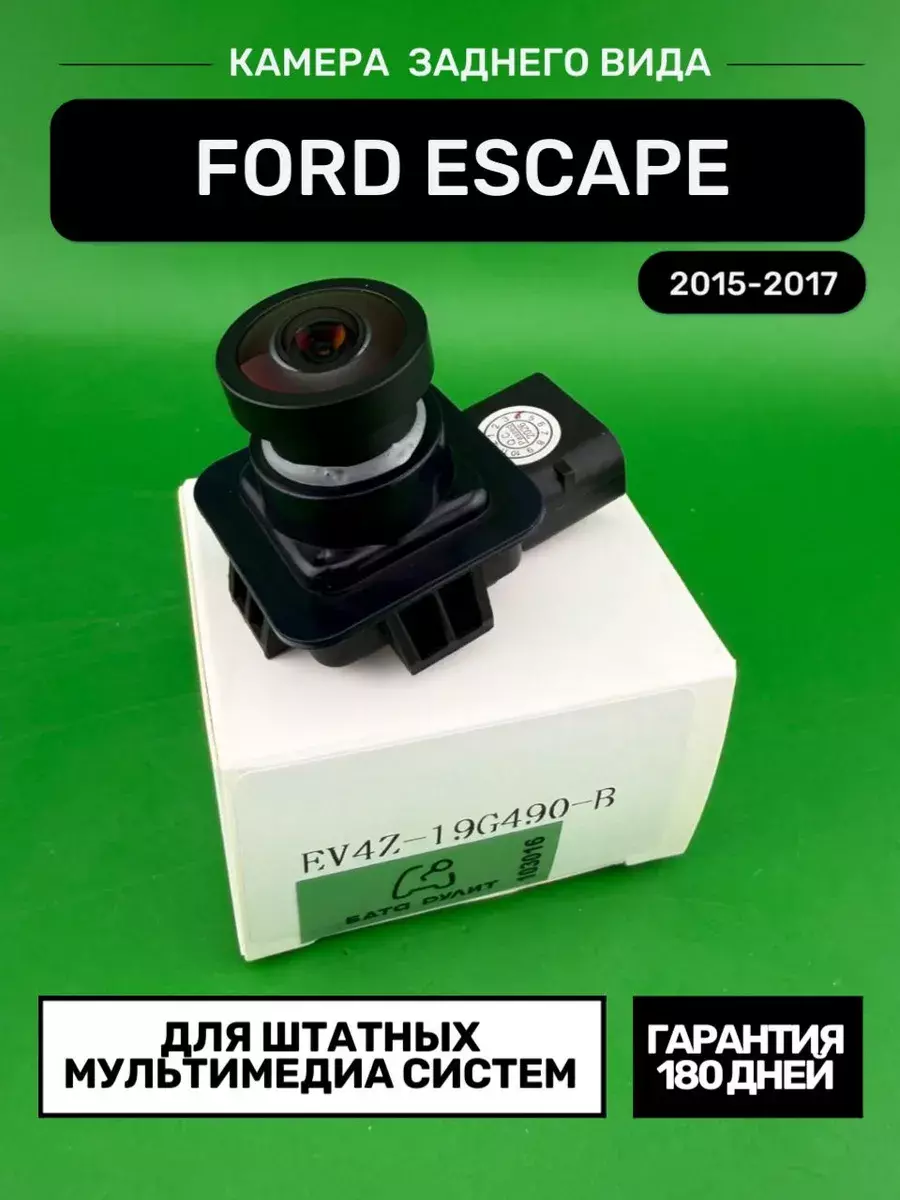

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в пластиковую нишу крышки багажника, прямо под большой надписью «ESCAPE» и над площадкой государственного номера.
Штатная камера EV4Z-19G490-B Ford Escape — Ozon
Штатная камера EV4Z-19G490-B Ford Escape — WB
Штатная камера EV4Z-19G490-B Ford Escape — Наш сайт
Технические характеристики:
- Разрешение: 720x480
- Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
- IP-защита: IP67
- Место установки: В пластиковую нишу крышки багажника, прямо под надписью «ESCAPE»
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Ford Escape.
- Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты в ручках и отщелкнув клипсы по периметру.
- Шаг 3. Доступ к камере. Открутите крепеж декоративной пластиковой ниши (накладки) с внешней стороны багажника, расположенной под надписью «ESCAPE», чтобы получить доступ к камере.
- Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от штатного кронштейна. Установите новую камеру EV4Z-19G490-B строго в штатное место и надежно зафиксируйте винтами.
- Шаг 5. Сборка. Установите внешнюю пластиковую панель обратно на крышку багажника и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
- Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
- Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы должно появиться изображение.
- Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
- В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
- В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (EV4Z-19G490-B), иначе камера не будет работать из-за разницы в распиновке колодки мультимедийных систем Ford.
- В: Нужно ли что-то вырезать для установки в накладку багажника?
О: Камера устанавливается bolt-on (без доработок) в пластиковую нишу крышки багажника, прямо под надписью «ESCAPE» и над площадкой государственного номера, на место старой заводской камеры.
