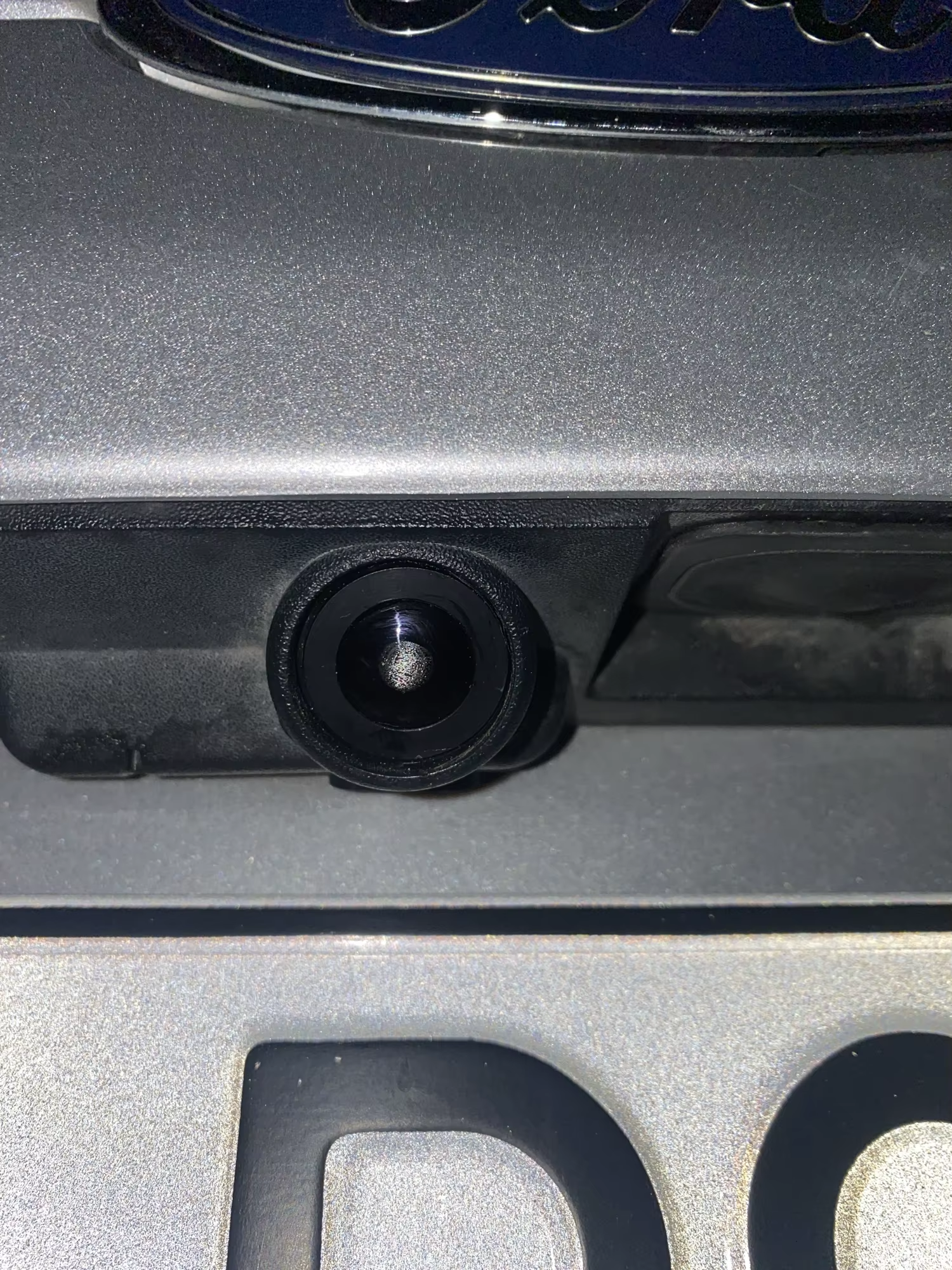

В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Ford Escape (четвертое поколение, 2019-2022 годов выпуска). Камера устанавливается в штатное заводское место — в пластиковую нишу крышки багажника, прямо под большой надписью «ESCAPE» и над площадкой государственного номера.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой (стандарт PLUG AND PLAY) оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) мультимедийной системе Ford (SYNC 3 / SYNC 4).
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (LJ6Z-19G490-A), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
✅ Заводская магнитола Ford Escape (при совпадении номера LJ6Z-19G490-A)
❌ Автомобили с другим оригинальным номером камеры
❌ Установка «с нуля» на автомобили, где камеры никогда не было (без переделки проводки)

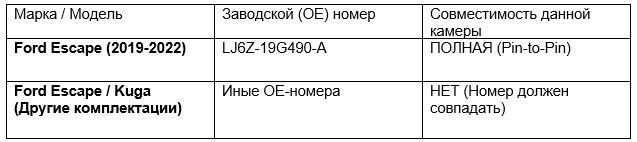

Штатные камеры и OE-номера
Комплектации Ford Escape (и соплатформенного Kuga) оснащались различными камерами в зависимости от года выпуска и рынка. Распиновка колодки и вольтаж у них могут отличаться.
📦 02. Какая камера была выбрана

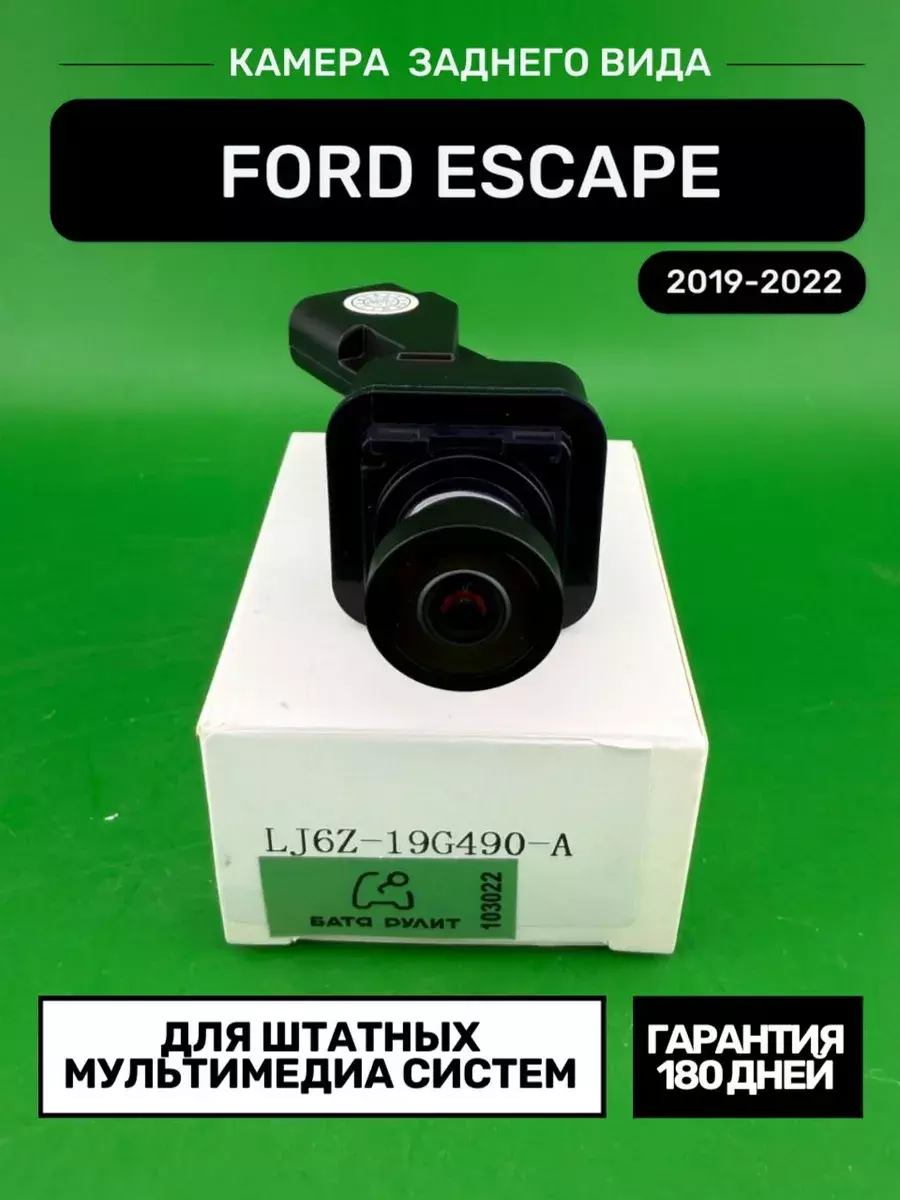

Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит». Место установки: в пластиковую нишу крышки багажника, прямо под большой надписью «ESCAPE» и над площадкой государственного номера.
Штатная камера LJ6Z-19G490-A Ford Escape — Ozon
Штатная камера LJ6Z-19G490-A Ford Escape — WB
Штатная камера LJ6Z-19G490-A Ford Escape — Наш сайт
Технические характеристики:
Разрешение: 720x480
Особенность: Замена оригинальной камеры (PLUG AND PLAY / ШТАТНАЯ)
IP-защита: IP67
Место установки: В пластиковую нишу крышки багажника, прямо под надписью «ESCAPE»
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Ford Escape.
Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты в ручках и отщелкнув клипсы по периметру.
Шаг 3. Доступ к камере. Демонтируйте пластиковую нишу или декоративную панель с внешней стороны багажника (над площадкой госномера), чтобы получить доступ к крепежам камеры.
Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от штатного кронштейна. Установите новую камеру LJ6Z-19G490-A строго в штатное место и надежно зафиксируйте винтами.
Шаг 5. Сборка. Установите внешнюю пластиковую панель обратно на крышку багажника и затяните гайки крепления изнутри.
🔌 04. Подключение к заводской магнитоле
Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая PLUG AND PLAY замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели (тюльпаны RCA) через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
Шаг 2. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной мультимедийной системы (SYNC) должно появиться изображение.
Шаг 3. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на свои места и закрепите её.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой (PLUG AND PLAY) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня другой номер оригинальной детали?
О: Нет. Номер камеры должен строго совпадать с нашим номером (LJ6Z-19G490-A), иначе камера не будет работать из-за разницы в распиновке колодки мультимедийных систем Ford.
В: Нужно ли что-то вырезать для установки в накладку багажника?
О: Камера устанавливается bolt-on (без доработок) в пластиковую нишу крышки багажника, прямо под надписью «ESCAPE», на место старой заводской камеры.
