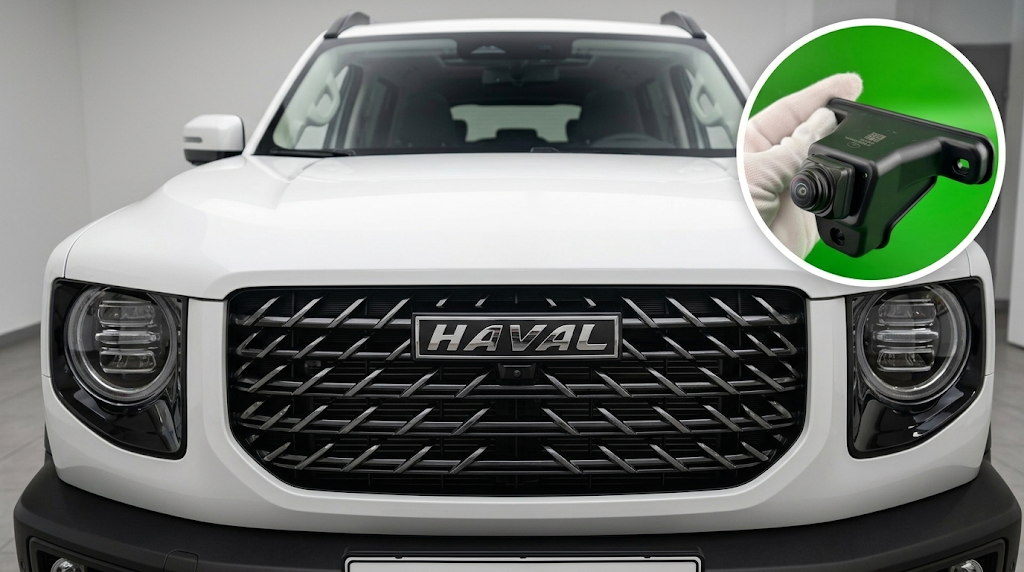

Здорово, мужики! На связи Батя. Сегодня разберем правильную замену и установку заводской штатной камеры переднего вида на брутальный кроссовер Haval Dargo (2022–н.в.). Передний глаз в системе кругового обзора 360° на бездорожье и трассе первым собирает летящие камни, пескоструй и злые дорожные реагенты. Если картинка спереди замутилась или глазок треснул — меняем узел по уму и на совесть: никакого колхоза, лишних соплей и переделки проводки — строго заводской стандарт PLUG AND PLAY разъём-в-разъём.
📋 01. Какая магнитола стоит у вас
На Haval Dargo установлена современная мультимедийная система с широким сенсорным экраном и продвинутым цифровым блоком кругового обзора 360° (AVM) с режимом «прозрачного капота». Наша передняя камера — фабричная заводская деталь формата Plug and Play для прямой замены неисправного штатного модуля. Никаких сторонних экранов и блоков колхозить не надо: она подключается напрямую в заводскую косу бампера и моментально выводит картинку на оригинальный головной дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской оригинальный артикул детали — 3776320AKN04A. Перед покупкой обязательно демонтируйте старую камеру и сверьте номер на её корпусе! У Haval блоки кругового обзора жестко привязаны к конкретным артикулам деталей — если номер отличается, блок просто не согласует картинку передней полусферы.
Совместимость камеры:
- Штатная система кругового обзора 360° Haval Dargo (при точном совпадении номера 3776320AKN04A)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без заводской проводки кругового обзора — НЕСОВМЕСТИМО (требуется проводка бампера и блок AVM)

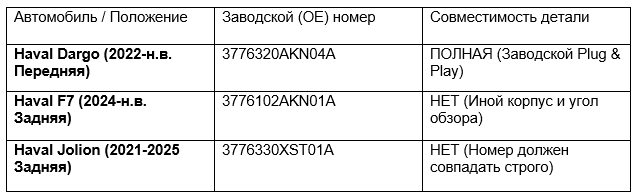

Штатные камеры и заводские OE-номера
На автомобилях Haval в зависимости от модели и назначения модуля (перед, зад, зеркала) ставятся разные камеры. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу совместимости:
📦 02. Какая камера была выбрана
Берем надежную заводскую фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним реагентам, дорожной пыли, пескострую и мойке под высоким давлением. Место установки: устанавливается в передний бампер, а именно в решетку радиатора.

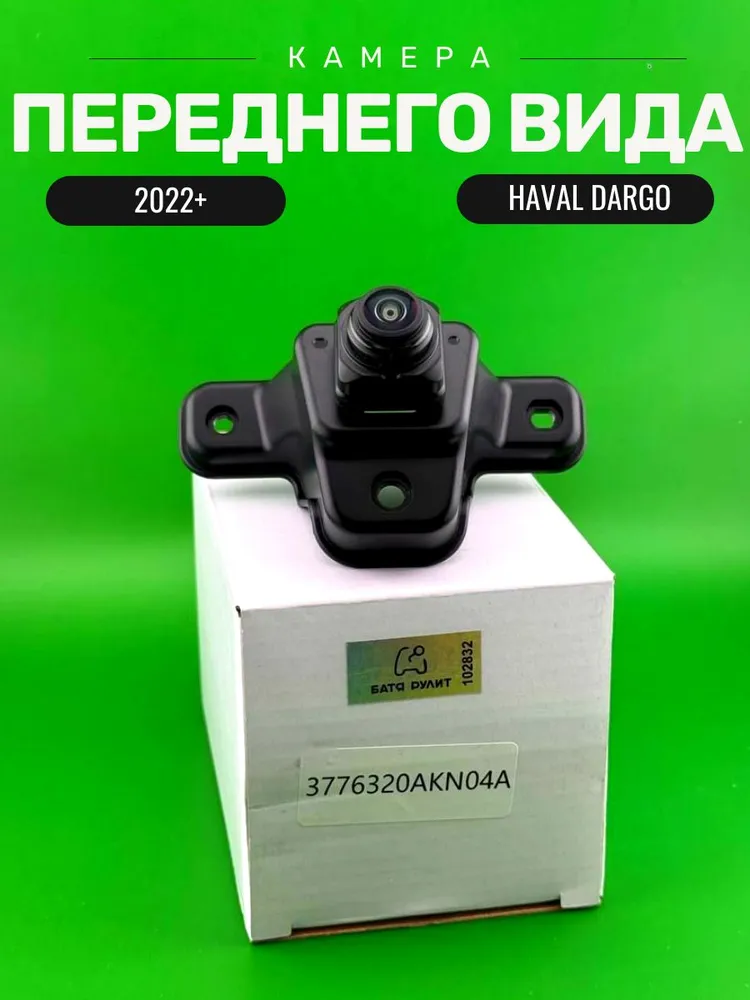

Камера переднего вида Haval Dargo (3776320AKN04A) — Ozon
Камера переднего вида Haval Dargo (3776320AKN04A) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776320AKN04A
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в передний бампер, а именно в решетку радиатора
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — электронные ассистенты Haval Dargo не любят коротких замыканий. Вооружитесь пластиковыми съемниками для пистонов и набором головок/бит Torx.
- Шаг 2. Доступ к решетке радиатора. Открываем капот кроссовера, аккуратно снимаем верхнюю пластиковую защитную панель (жабо) над радиатором, отщелкивая ряд пистонов. При необходимости ослабляем верхние фиксаторы бампера для комфортного доступа к обратной стороне решетки.
- Шаг 3. Демонтаж старой передней камеры. С внутренней стороны решетки радиатора отсоединяем оригинальный разъём проводки Haval. Выкручиваем крепежные винты неисправной камеры и аккуратно извлекаем модуль из посадочного гнезда.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в передний бампер, а именно в решетку радиатора, садится строго в заводские пазы и надежно фиксируется штатным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в плотной фиксации корпуса без люфтов. Возвращаем защитный пластик под капотом на место и аккуратно защелкиваем заводские пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких лишних проводов тянуть через моторный щит в салон не нужно! Просто вставляем разъем новой камеры в штатную ответную фишку передней проводки Haval до уверенного щелчка замка.
- Шаг 2. Проверка панорамного обзора. Накидываем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора 360° кнопкой на центральной консоли или через меню мультимедиа. Убеждаемся, что передняя полусфера передает сочную, чистую картинку без полос, ряби и затемнений.
- Шаг 3. Финальный контроль. Проверяем сведение передней картинки с боковыми зеркалами в общем 3D-режиме кругового обзора. Всё отображается ровно и без сбоев — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Haval
- Прокладка проводов в салон: Не требуется (используется оригинальная заводская коса)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран пишет «передняя камера недоступна» или выдает черный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 3776320AKN04A. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема в решетке радиатора — защелка должна щелкнуть до самого упора.
- В: Подойдет ли эта камера на Haval Jolion или H6?
О: Нет, мужики! У Jolion и H6 свои кронштейны, разъемы и другие каталожные номера деталей (например, 3776330XST01А или 3776330XKZ4CA). Эта деталь сделана строго под Haval Dargo с заводским артикулом 3776320AKN04A.
- В: Нужно ли что-то подрезать в решетке радиатора при установке?
О: Никакого напильника и доработок! Корпус камеры полностью соответствует заводским параметрам Haval и устанавливается строго bolt-on на родные посадочные точки.
