Здорово, мужики! На связи Батя. Сегодня разберем правильную замену и установку заводской штатной камеры переднего вида на популярнейшие кроссоверы Haval F7 и купе-кроссовер Haval F7x первого поколения (2018–2024 годов выпуска). Передний глаз в системе кругового обзора 360° на трассе и городских парковках принимает весь удар на себя: камни, летящий гравий, пескоструй и едкую химию. Если стекло запескоструилось или датчик дал сбой — меняем строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, скруток и переделок проводки.
📋 01. Какая магнитола стоит у вас
На Haval F7 / F7x установлена заводская мультимедийная система с цветным сенсорным экраном и штатным блоком кругового обзора 360° (AVM). Наша передняя камера — фабричная заводская деталь формата Plug and Play для прямой замены вышедшего из строя модуля. Никаких сторонних мониторов и блоков огород городить не нужно: она напрямую стыкуется с оригинальной проводкой бампера и моментально выводит картинку на дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской оригинальный артикул детали — 3776320XKQ00A. Перед покупкой обязательно демонтируйте старую неисправную камеру и сверьте номер на корпусе! У Haval блок кругового обзора жестко завязан на конкретные артикулы деталей — если номер отличается, система откажется выводить передний сектор.
Совместимость камеры:
- Штатная система кругового обзора 360° Haval F7 / F7x I поколения (2018–2024) (при точном совпадении номера 3776320XKQ00A)
- Haval F7 второго поколения (2024–н.в.) — НЕСОВМЕСТИМО (другие крепления и электронный блок)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки кругового обзора — НЕСОВМЕСТИМО (требуется коса бампера и блок AVM)

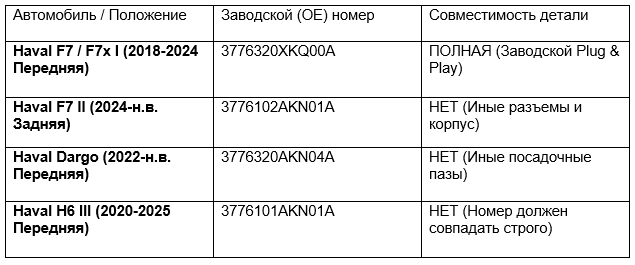

Штатные камеры и заводские OE-номера
На кроссоверах марки Haval в зависимости от платформы, поколения и места установки применяются разные модули камер. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу совместимости:
📦 02. Какая камера была выбрана
Берем надежную заводскую фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к зимним реагентам, пыли, пескострую и мойке под высоким давлением. Место установки: устанавливается в нижнюю часть решетки радиатора.

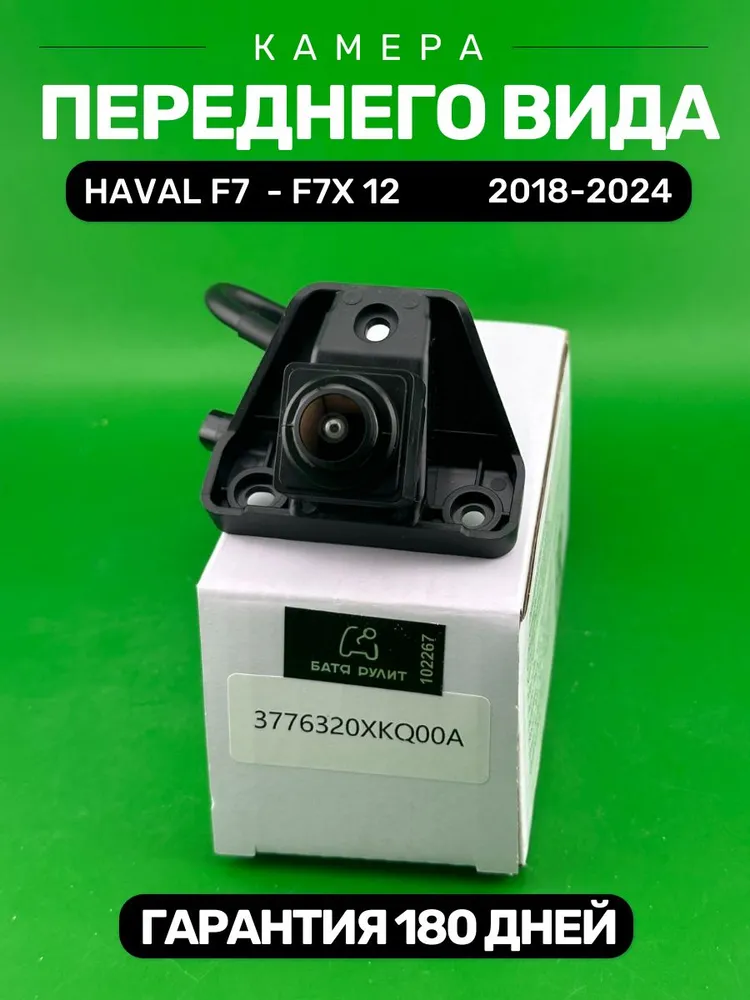

Камера переднего вида Haval F7 I (3776320XKQ00A) — Ozon
Камера переднего вида Haval F7 I (3776320XKQ00A) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776320XKQ00A
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в нижнюю часть решетки радиатора
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — бортовая электроника Haval F7 чувствительна к перепадам и коротким замыканиям. Вооружитесь пластиковыми лопатками для клипс и набором головок/отверток.
- Шаг 2. Доступ к решетке радиатора. Открываем капот, аккуратно снимаем верхний пластиковый кожух моторного отсека над радиаторами, вынимая ряд пистонов. При необходимости ослабляем верхний крепеж бампера для свободного доступа к обратной стороне решетки.
- Шаг 3. Демонтаж старой передней камеры. Находим штатный посадочный подиум. Отсоединяем оригинальный разъём проводки Haval. Выкручиваем винты крепления вышедшей из строя камеры и аккуратно извлекаем её.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в нижнюю часть решетки радиатора, встает строго в заводские направляющие и надежно притягивается штатным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в жесткой фиксации корпуса без зазоров и люфтов. Возвращаем верхний пластиковый пыльник на место и защелкиваем заводские пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких отдельных проводов через моторный щит в салон тянуть не надо! Просто вставляем разъем новой камеры в штатную ответную фишку передней проводки Haval до отчетливого щелчка фиксатора.
- Шаг 2. Проверка панорамного обзора. Накидываем клемму аккумулятора, включаем зажигание и активируем круговой обзор 360° кнопкой на консоли или через дисплей мультимедиа. Убеждаемся, что передний сектор передает сочную, чистую картинку без полос, ряби и артефактов.
- Шаг 3. Финальный контроль. Проверяем сведение передней камеры с боковыми зеркалами на общей панораме 360°. Картинка идеальная — работа сделана на совесть!
❓ 05. Частые вопросы Бате
- В: Батя, экран выдает ошибку по передней камере или показывает черный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 3776320XKQ00A. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема в решетке радиатора — защелка должна щелкнуть до упора.
- В: Подойдет ли эта передняя камера на Haval F7 второго поколения (2024–н.в.)?
О: Нет, мужики! У нового поколения F7 совершенно другая платформа, цифровая шина и каталожные номера деталей. Эта камера создана строго под Haval F7 и F7x первого поколения (2018–2024) с оригинальным артикулом 3776320XKQ00A.
- В: Нужно ли что-то подрезать в решетке бампера при монтаже?
О: Никакого напильника и колхоза! Корпус камеры изготовлен строго по заводским лекалам Haval и садится bolt-on в штатное посадочное место.
