Здорово, мужики! На связи Батя. Сегодня разберем правильную установку и замену оригинальной камеры заднего вида, совмещенной с кнопкой-ручкой, на кроссовер Haval H6 (2014–2022 годов выпуска). Когда штатная ручка начинает барахлить или заводской глазок камеры мутнеет от пескоструя и реагентов — меняем узел целиком в сборе. Делаем всё по уму и на совесть: никакого колхоза, лишних соплей и скруток на изоленте — строго заводской стандарт PLUG AND PLAY разъём-в-разъём.
📋 01. Какая магнитола стоит у вас
На Haval H6 установлена оригинальная мультимедийная система с цветным сенсорным экраном и штатным блоком обработки видеосигнала. Наш узел «камера + ручка багажника» — фабричная заводская деталь формата Plug and Play для прямой замены штатного блока. Никаких сторонних мониторов огород городить не надо: она подключается напрямую в штатную проводку автомобиля и мгновенно выводит картинку на заводской дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской оригинальный артикул детали — 3776100AKZ36A. Перед покупкой обязательно снимите старый модуль ручки с камерой и сверьте номер на корпусе! У Haval блоки мультимедиа и интерфейс парковки жестко привязаны к конкретным артикулам деталей — если номер отличается, экран останется темным.
Совместимость камеры:
- Штатная мультимедийная система Haval H6 (при точном совпадении оригинального номера 3776100AKZ36A)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки под камеру — НЕСОВМЕСТИМО (требуется штатная коса проводки крышки багажника)

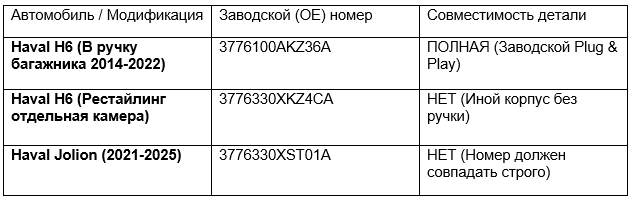

Штатные камеры и заводские OE-номера
На кроссоверах марки Haval H6 разных годов и модификаций применялись различные типы корпусов камер. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу:
📦 02. Какая камера была выбрана

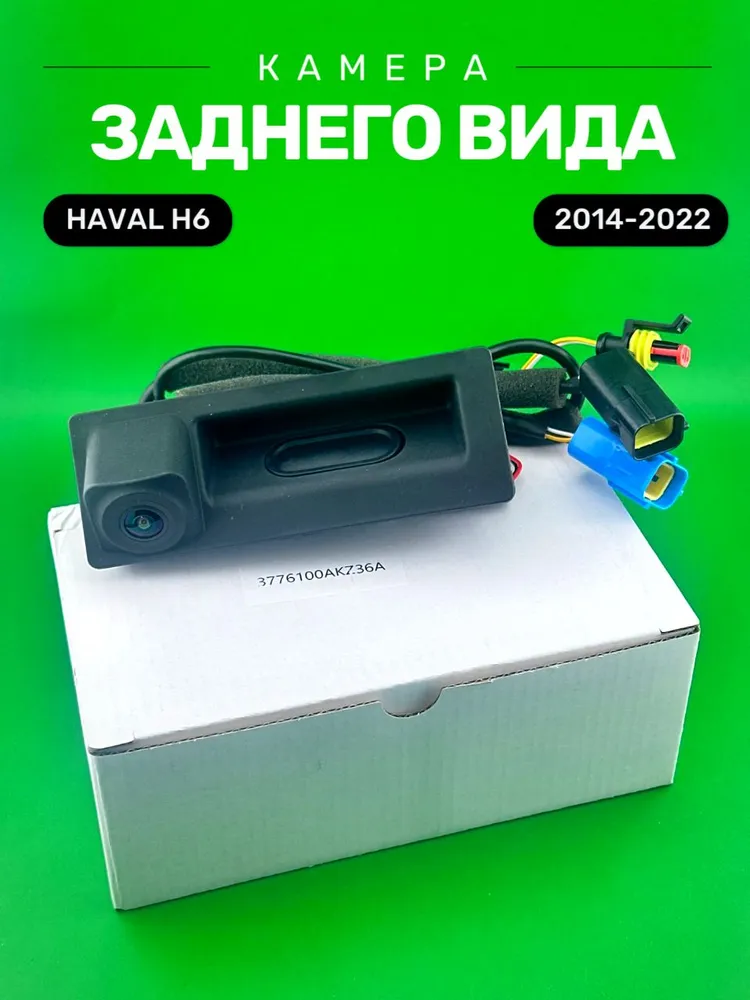

Берем надежный узел в сборе от «Батя Рулит». Корпус ручки отлит из качественного пластика, микропереключатель защищен от влаги, а оптическая линза камеры полностью герметична и отлично справляется с солью, дорожной грязью и мойкой под высоким давлением. Место установки: в ручку открывания багажника.
Штатная камера с ручкой Haval H6 (3776100AKZ36A) — Ozon
Штатная камера с ручкой Haval H6 (3776100AKZ36A) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776100AKZ36A
- Форм-фактор: Штатная ручка открывания багажника со встроенной камерой (PLUG AND PLAY)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: в ручку открывания багажника
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — обесточить бортовую сеть перед работой с проводкой всегда обязательно. Вооружитесь пластиковыми лопатками для клипс и набором головок.
- Шаг 2. Разбор обшивки крышки багажника. Открываем пятую дверь Haval H6. Пластиковыми съемниками аккуратно поддеваем и снимаем внутренние панели обшивки двери багажника, выкручиваем скрытые винты и отщелкиваем заводские пистоны.
- Шаг 3. Демонтаж старой ручки багажника. С внутренней стороны двери багажника откручиваем крепежные гайки декоративной планки/ручки. Отсоединяем штатные колодки проводки кнопки и камеры, после чего аккуратно извлекаем старый модуль ручки.

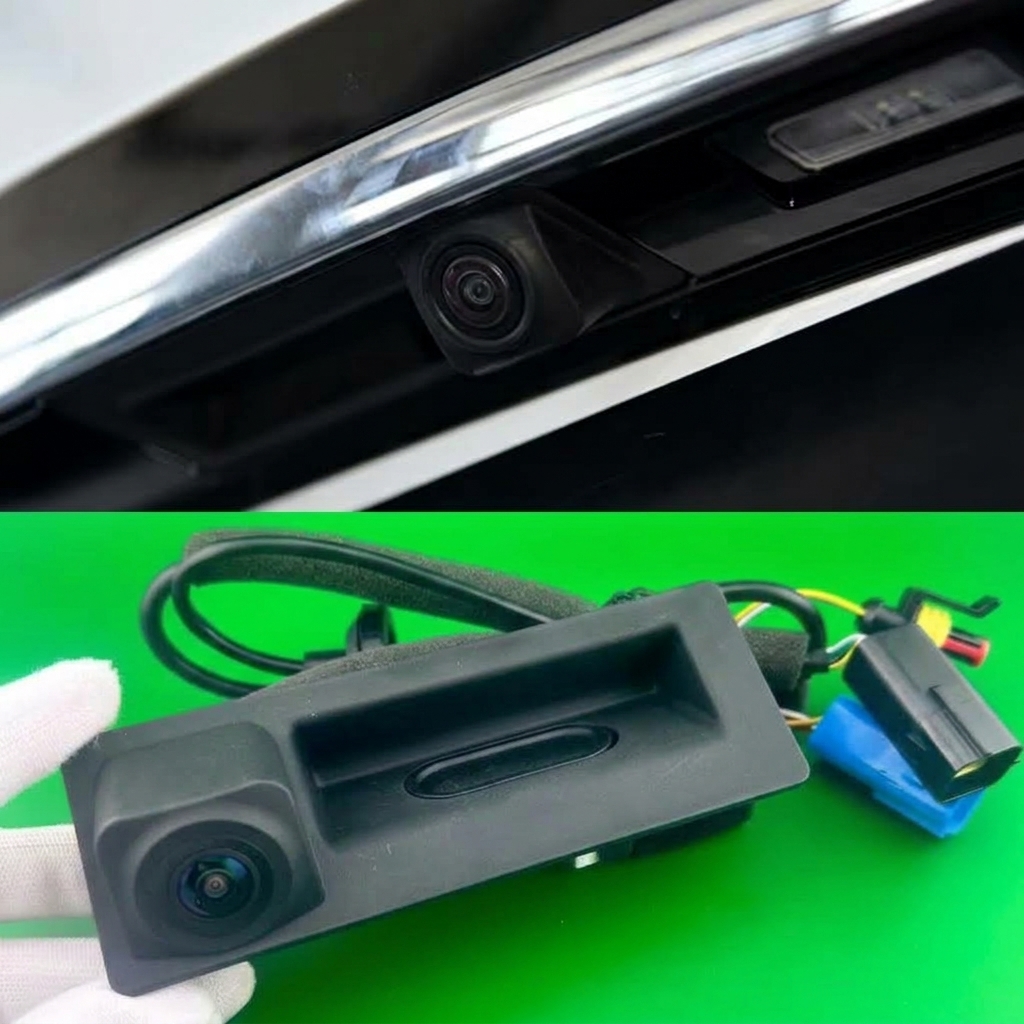

- Шаг 4. Установка новой ручки с камерой. Новый модуль Бати монтируем в ручку открывания багажника на штатные посадочные направляющие двери и надежно затягиваем заводской крепеж.
- Шаг 5. Сборка наружной накладки. Убеждаемся, что резиновое уплотнение ручки легло ровно без перекосов и зазоров. Затягиваем гайки крепления с внутренней стороны двери без фанатизма, чтобы не пережать пластик.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводских фишек (Plug and Play). Никаких кабелей через весь салон тянуть не нужно! Просто вставляем разъемы новой ручки и камеры в штатные ответные колодки проводки Haval прямо внутри двери багажника до отчетливого щелчка фиксаторов.
- Шаг 2. Проверка кнопки и видео. Накидываем клемму АКБ, включаем зажигание. Проверяем мягкость и четкость срабатывания кнопки открытия багажника, а затем переводим селектор КПП в положение заднего хода (R). На головном заводском дисплее Haval сразу появляется четкая картинка с парковочной разметкой.
- Шаг 3. Чистовая сборка. Убедились, что картинка чистая, без ряби и артефактов? Защелкиваем внутреннюю обшивку двери багажника на штатные пистоны. Сделано надежно и на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводские колодки Haval
- Прокладка проводов по салону: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, изображение не выводится! Что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте артикул на старой снятой детали — там должно быть выбито строго 3776100AKZ36A. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема внутри багажника до щелчка.
- В: Подойдет ли эта ручка с камерой на Haval H6 рестайлинг (2017-2020) с артикулом 3776330XKZ4CA?
О: Нет, мужики! У более свежих рестайлингов камера идет отдельным модулем рядом с ручкой, а у нас ручка и камера объединены в единый монолитный корпус под артикул 3776100AKZ36A.
- В: Нужно ли что-то подрезать в двери багажника?
О: Никакого напильника! Корпус детали выполнен строго по оригинальным лекалам Haval и садится точно bolt-on на штатное место ручки открывания багажника.
