Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку заводской штатной камеры переднего вида на современный кроссовер Haval H6 третьего поколения (2020–2025 годов выпуска). Передний глаз в системе кругового обзора 360° на трассе и в городе первым ловит пескоструй, летящий гравий и зимнюю дорожную химию. Если картинка замутилась или модуль треснул — меняем строго по заводскому стандарту PLUG AND PLAY разъём-в-разъём, без колхоза, лишней возни и переделок проводки.
📋 01. Какая магнитола стоит у вас
На Haval H6 (2020–2025) установлена современная мультимедийная система с широким сенсорным экраном и продвинутым цифровым блоком кругового обзора 360° (AVM). Данная передняя камера — фабричная заводская деталь формата Plug and Play для прямой замены штатного модуля. Никаких сторонних экранов и блоков огород городить не нужно: она напрямую стыкуется с заводской косой переднего бампера и мгновенно выводит картинку на головной дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской оригинальный артикул детали — 3776101AKN01A. Перед покупкой обязательно демонтируйте неисправную камеру и сверьте номер на корпусе! У Haval блоки кругового обзора жестко привязаны к конкретным номерам деталей — если артикул отличается, блок AVM не согласует передний сектор.
Совместимость камеры:
- Штатная система кругового обзора 360° Haval H6 (2020–2025) (при точном совпадении номера 3776101AKN01A)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Haval H6 первого и второго поколений — НЕСОВМЕСТИМО (совершенно другие крепления и разъемы)
- Установка «с нуля» на автомобили без заводской проводки кругового обзора — НЕСОВМЕСТИМО (требуется проводка бампера и блок AVM)

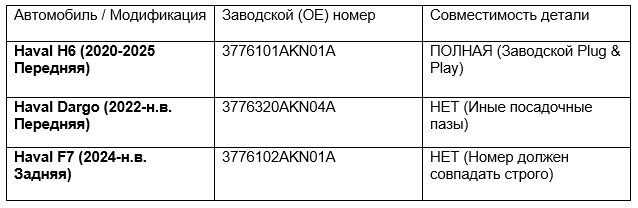

Штатные камеры и заводские OE-номера
На автомобилях Haval в зависимости от платформы и назначения модуля китайцы ставят разные камеры. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи таблицу совместимости:
📦 02. Какая камера была выбрана

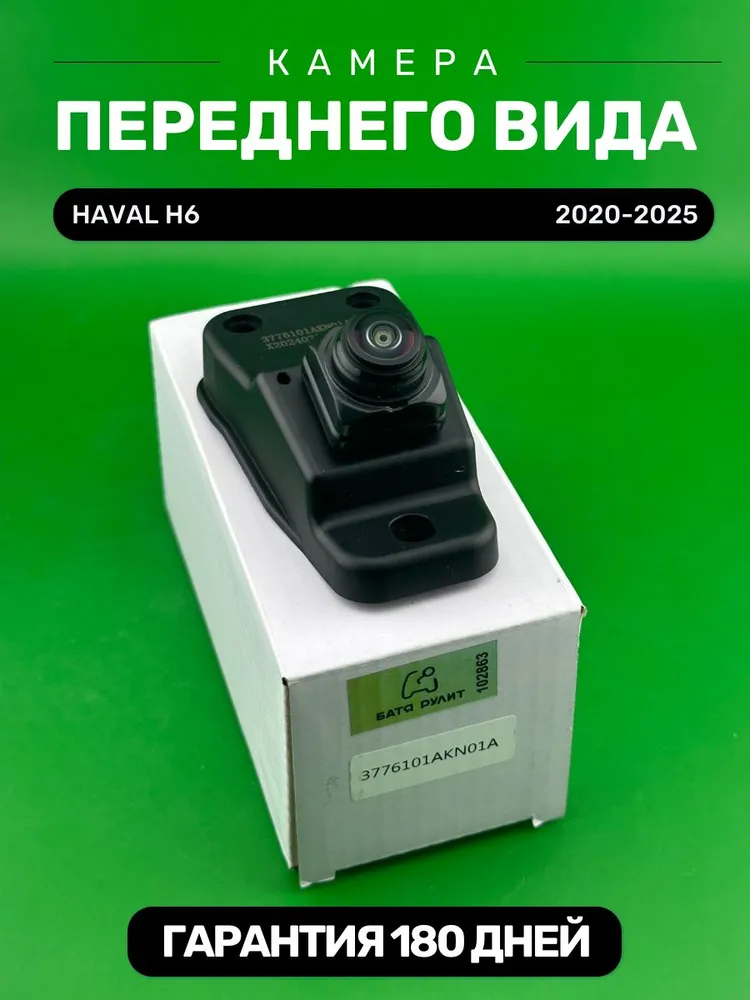

Берем надежную заводскую фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к пескострую, зимним реагентам, дорожной грязи и мойке высоким давлением. Место установки: устанавливается в решетку радиатора переднего бампера.
Камера переднего вида Haval H6 (3776101AKN01A) — Ozon
Камера переднего вида Haval H6 (3776101AKN01A) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776101AKN01A
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная герметичность, мойки высокого давления не боится)
- Место установки: устанавливается в решетку радиатора переднего бампера
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — бортовая электроника Haval H6 не любит коротких замыканий. Вооружитесь пластиковыми съемниками клипс и набором головок/бит Torx.
- Шаг 2. Доступ к решетке радиатора. Открываем капот кроссовера, аккуратно снимаем верхнюю защитную пластиковую панель моторного отсека над радиаторами, отщелкивая ряд пистонов. При необходимости ослабляем верхний крепеж бампера для комфортного доступа к посадочному месту.
- Шаг 3. Демонтаж старой передней камеры. С внутренней стороны решетки радиатора отсоединяем заводской разъём проводки Haval. Выкручиваем винты крепления вышедшей из строя камеры и аккуратно извлекаем её из посадочного гнезда.
- Шаг 4. Монтаж новой камеры Бати. Новая деталь устанавливается в решетку радиатора переднего бампера, садится точно в заводские пазы и надежно затягивается штатным крепежом.
- Шаг 5. Сборка подкапотного пространства. Убеждаемся в отсутствии люфтов и перекосов. Возвращаем верхний пластиковый пыльник на место и защелкиваем заводские пистоны.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких лишних проводов тянуть через салон не нужно! Просто вставляем разъем новой камеры в оригинальную ответную фишку передней проводки Haval до отчетливого щелчка замка.
- Шаг 2. Проверка панорамного обзора. Накидываем клемму аккумулятора, включаем зажигание и активируем систему кругового обзора 360° кнопкой на панели или через меню мультимедиа. Убеждаемся, что передняя полусфера передает сочную, чистую картинку без полос, ряби и затемнений.
- Шаг 3. Финальный контроль. Проверяем сопряжение картинки передней камеры с боковыми зеркалами на общей панораме 360°. Всё стыкуется ровно и без сбоев — работа сделана на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку бампера Haval
- Прокладка проводов в салон: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём блока AVM
❓ 05. Частые вопросы Бате
- В: Батя, экран выдает ошибку по передней камере или показывает темный сектор, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Сверьте артикул на старой детали — там должно быть четко выбито 3776101AKN01A. Если номер совпадает, проверьте чистоту контактов и плотность посадки колодки разъема в решетке радиатора — защелка должна защелкнуться до самого упора.
- В: Подойдет ли эта камера на Haval H6 первых двух поколений (до 2020 года)?
О: Нет, мужики! У первых поколений H6 совершенно другая архитектура мультимедиа, посадочные гнезда и артикулы деталей. Эта камера сделана строго под Haval H6 (2020–2025) с каталожным номером 3776101AKN01A.
- В: Нужно ли что-то подрезать в решетке бампера при монтаже?
О: Никакого напильника и колхоза! Корпус камеры отлит точно по заводским лекалам Haval и садится bolt-on в штатное посадочное место.
