Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку заводской штатной камеры заднего вида на суровый рамный внедорожник Haval H9. Настоящему проходимцу задний обзор жизненно необходим — будь то парковка в тесном дворе или маневрирование в лесу между деревьями. Делаем всё по-хозяйски: никакого колхоза, лишних соплей и скруток на изоленте — строго заводской стандарт PLUG AND PLAY разъём-в-разъём.
📋 01. Какая магнитола стоит у вас
На Haval H9 установлена фирменная мультимедийная система с цветным сенсорным дисплеем и штатным блоком обработки видеосигнала задней полусферы. Данная камера — оригинальная фабричная деталь стандарта Plug and Play для прямой замены вышедшего из строя штатного модуля. Никаких сторонних мониторов огород городить не надо: она напрямую подключается к оригинальной косе проводки двери багажника и мгновенно выводит изображение на головной экран Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 3776321XNW01A. Перед покупкой обязательно снимите старую неисправную камеру и сверьте номер на её корпусе! У Haval блоки мультимедиа и парковочного ассистента строго привязаны к конкретным номерам деталей — если артикул отличается, головное устройство выдаст ошибку или черный экран.
Совместимость камеры:
- Штатная мультимедийная система Haval H9 (при точном совпадении оригинального номера 3776321XNW01A)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки камеры — НЕСОВМЕСТИМО (требуется заводская коса проводки двери багажника)
Штатные камеры и заводские OE-номера

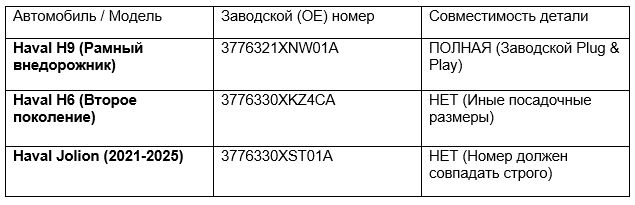

На автомобилях Haval в зависимости от платформы и типа кузова китайцы ставят разные модули камер. Чтобы не ошибиться с заказом и не кататься на пункт выдачи дважды, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

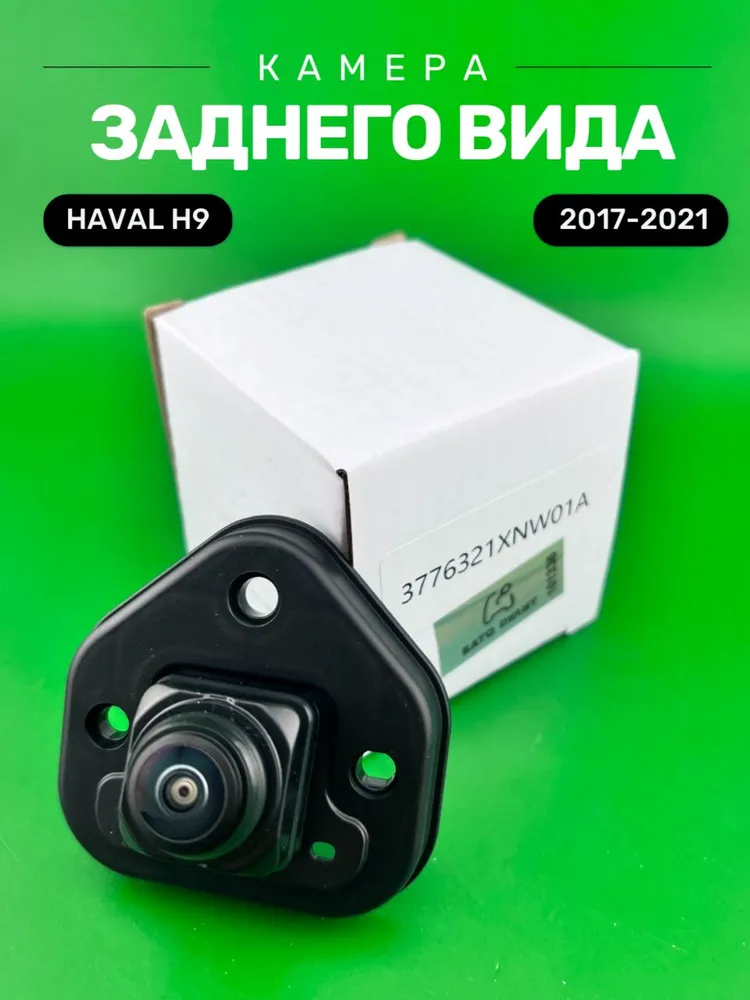

Берем надежную заводскую фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая линза стойкая к пескострую, дорожной грязи, зимней соли и мойке высоким давлением. Место установки: штатная камера заднего вида (OEM-артикул: 3776321XNW01A) устанавливается в дверь багажника рамного внедорожника.
Штатная камера Haval H9 (3776321XNW01A) — Ozon
Штатная камера Haval H9 (3776321XNW01A) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776321XNW01A
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: штатная камера заднего вида (OEM-артикул: 3776321XNW01A) устанавливается в дверь багажника рамного внедорожника
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — бортовая электроника рамного внедорожника не терпит случайных замыканий. Вооружитесь пластиковыми лопатками для снятия обшивки и набором головок.
- Шаг 2. Разбор обшивки распашной двери багажника. Открываем распашную дверь багажника Haval H9. Пластиковыми съемниками аккуратно поддеваем и снимаем внутренние карты обшивки двери, выкручиваем крепежные винты ручек и отщелкиваем заводские пистоны.
- Шаг 3. Доступ к штатному посадочному месту. С внутренней стороны распашной двери откручиваем крепеж внешней накладки над номерным знаком (или кронштейна запасного колеса, в зависимости от расположения запаски). Осторожно открываем доступ к корпусу заводской камеры.
- Шаг 4. Замена камеры на новую. Отключаем оригинальный разъём проводки Haval. Выкручиваем винты крепления неисправной детали. Новую штатную камеру Бати устанавливаем в дверь багажника рамного внедорожника на штатные посадочные точки и надежно фиксируем заводским крепежом.
- Шаг 5. Сборка наружных элементов. Возвращаем накладку на посадочное место двери, равномерно затягиваем крепежные гайки изнутри двери без фанатизма, чтобы не повредить резьбу и пластик.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких кабелей и тюльпанов через весь кузов тянуть не требуется! Просто вставляем колодку новой камеры в штатный ответный разъём проводки Haval прямо внутри двери багажника до отчетливого щелчка фиксатора.
- Шаг 2. Проверка работы. Накидываем клемму аккумулятора, включаем зажигание и переводим селектор КПП в положение заднего хода (R). На головном заводском дисплее Haval сразу появляется четкая картинка заднего сектора с парковочными линиями.
- Шаг 3. Чистовая сборка. Убедились, что картинка чистая, без ряби и артефактов? Защелкиваем внутреннюю обшивку двери багажника на штатные пистоны. Сделано надежно и на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Haval
- Прокладка проводов по кузову: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или изображение не выводится, что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте артикул на старой оригинальной детали — он должен быть строго 3776321XNW01A. Если номер сходится, проверьте чистоту контактов и плотность посадки колодки разъема в двери багажника — защелка должна защелкнуться до упора.
- В: Подойдет ли эта камера на Haval H6 или Jolion?
О: Нет, мужики! У городских кроссоверов H6 и Jolion совершенно другие формы подиума, разъемы и свои каталожные номера деталей (например, 3776330XKZ4CA или 3776330XST01А). Эта деталь сделана строго под рамный внедорожник Haval H9 с артикулом 3776321XNW01A.
- В: Нужно ли что-то подпиливать или дорабатывать при монтаже?
О: Никакого напильника и колхоза! Корпус камеры изготовлен строго по оригинальным лекалам Haval и садится точно bolt-on на штатные посадочные точки в двери багажника.
