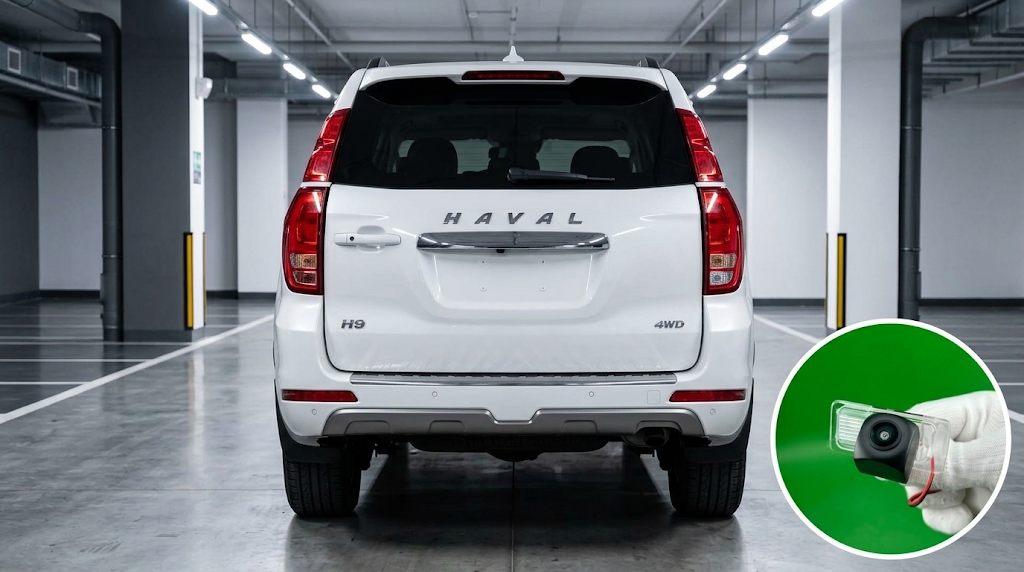

Здорово, мужики! На связи Батя. Сегодня разберем правильную установку четкой цифровой камеры заднего вида на серьезный рамный внедорожник Haval H9 первого поколения (2014–2024 годов выпуска). Танк огромный, корма высокая, запаска на двери багажника перекрывает львиную долю обзора, а парковаться задним ходом в тесных дворах или на бездорожье как-то надо. Будем ставить цифровую оптику высокой четкости под современную Android-магнитолу: всё по-мужски, без лишней головной боли, соплей на скрутках и синей изоленты. Место установки — вместо одного из штатных плафонов подсветки номерного знака.
📋 01. Какая магнитола стоит у вас
Слушай сюда внимательно! Данная камера работает исключительно по современному цифровому стандарту AHD. Для корректной работы магнитола должна поддерживать формат AHD 720/1080. Камера передает чистый видеопоток Full HD 1280x1080, однако имеет строгие технические ограничения по совместимости с аналоговыми «головами» и зеркалами со встроенными мониторами.
⚠ Батино предупреждение: Камера является строго AHD-устройством. Она не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1(Wi - Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080 — он НЕ переводит камеру в аналоговый сигнал (CVBS), а лишь переключает цифровое разрешение между 1080p и 720p!
Совместимость камеры:
- Android-магнитолы с поддержкой стандартов AHD 1280x1080 / 720p
- TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида со встроенным монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Заводские аналоговые магнитолы Great Wall / Haval без поддержки AHD — НЕСОВМЕСТИМО (AHD-сигнал не поддерживается)
Штатные магнитолы и комплектации

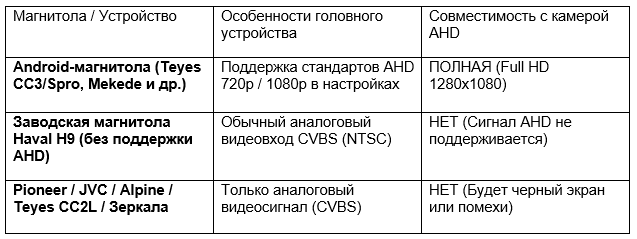

На Haval H9 первых партий и дорестайлинговых версиях штатные головные устройства работали с аналоговым видеовходом. Цифровой формат AHD Full HD 1080p полноценно раскрывается только в паре с современной Android-магнитолой. Сверяйтесь с таблицей:
📦 02. Какая камера была выбрана

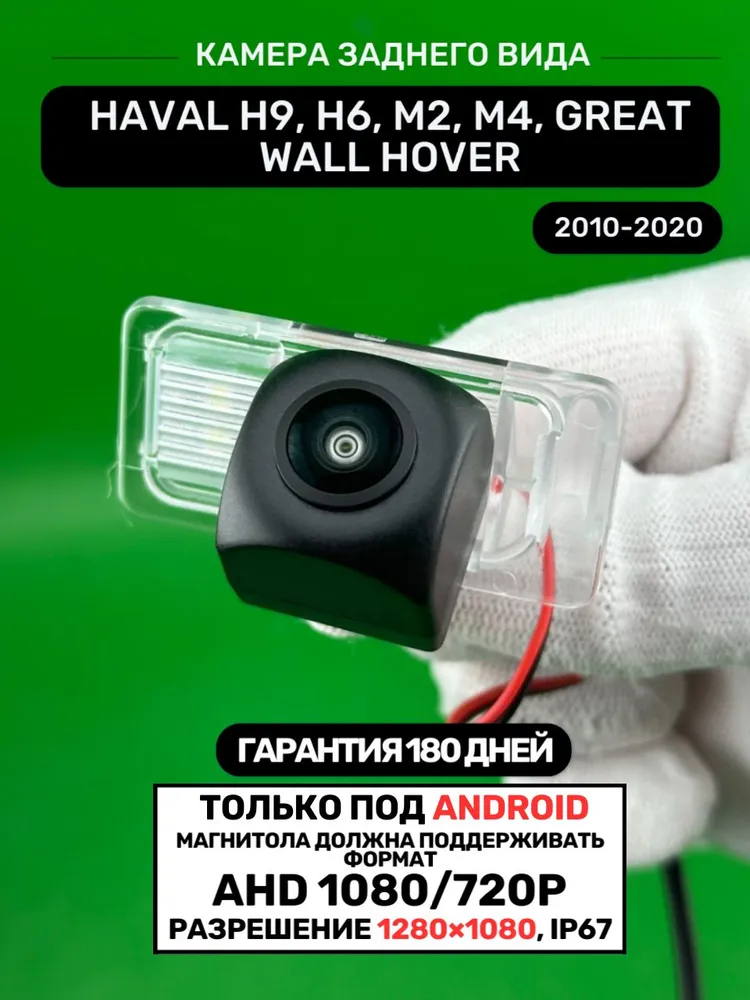

Берем добротную камеру от «Батя Рулит». Корпус герметичный, оптическая линза стойкая к суровым зимним реагентам, дорожной пыли, пескострую и мойке под высоким давлением. Место установки: вместо одного из штатных плафонов подсветки номерного знака.
Камера заднего вида Haval H9 — Ozon
Камера заднего вида Haval H9 — WB
Технические характеристики:
- Разрешение: 1 режим камер: 1. FULL HD 1280 x 1080 для Android
- Защита от влаги и пыли: IP67 (полная герметичность, керхера не боится)
- Настройка режима: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
- Питание: 12 В
- Место установки: вместо одного из штатных плафонов подсветки номерного знака
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора — обесточить бортовую сеть перед работой с проводкой всегда обязательно. Вооружитесь набором пластиковых лопаток для клипс и отверткой.
- Шаг 2. Разбор обшивки распашной двери багажника. Открываем распашную дверь багажника Haval H9. Пластиковыми съемниками аккуратно поддеваем и снимаем внутренние карты обшивки двери, отщелкивая пистоны по периметру и освобождая доступ к нише плафонов подсветки номера.
- Шаг 3. Демонтаж плафона и монтаж камеры. Отщелкиваем один из штатных заводских плафонов подсветки номера и извлекаем патрон с лампой. Новая камера Бати монтируется вместо одного из штатных плафонов подсветки номерного знака, четко защелкиваясь в посадочный паз. Лампу переставляем в специальное гнездо на корпусе камеры, сохраняя равномерное освещение госномера.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Для сочной картинки Full HD 1280x1080 петлю оставляем целой (провод замкнут). Если мультимедиа принимает только AHD 720p — перекусываем (размыкаем) зеленую петлю.
- Шаг 5. Прокладка сигнального кабеля. Протягиваем проводку через резиновую защитную гофру распашной двери в кузов внедорожника, а затем аккуратно прокладываем трассу по порогам под пластиковыми накладками салона вперед к панели приборов.
🔌 04. Подключение к магнитоле (Только для Android)
- Шаг 1. Поиск разъемов на магнитоле. На задней колодке вашей Android-магнитолы находим желтый тюльпан CAM-IN (Back Video) и управляющий провод возбуждения REVERSE (Back).
- Шаг 2. Подключение питания (+12 В и масса). Питание камеры подключаем к цепи фонаря заднего хода: черный провод сажаем на надежную массу кузова (GND), красный провод соединяем с плюсовым проводом лампы заднего хода (+12 В).
- Шаг 3. Подключение видеосигнала (RCA). Желтый штекер тюльпан вставляем в видеовход CAM-IN на корпусе Android-магнитолы.
- Шаг 4. Подключение сигнального провода (Trigger). Красный отросток (триггер) на видеокабеле со стороны магнитолы соединяем с проводом REVERSE для автоматического переключения дисплея при включении задней передачи.
- Шаг 5. Настройки стандарта в Android. Накидываем клемму АКБ, включаем зажигание, заходим в настройки Android-магнитолы (Заводские настройки / Камера заднего вида) и выставляем формат AHD 1080p 25fps (или AHD 720p). Проверяем картинку и возвращаем обшивку двери багажника на штатные пистоны.
Схема подключения:
❓ 05. Частые вопросы Бате
- В: Батя, экран темный или идет рябь, что не так?
О: Проверь настройки магнитолы! Камера работает по цифровому стандарту AHD. Зайди в заводские настройки головного устройства и вручную выставь формат AHD 1080p (или AHD 720p). На стандартном режиме CVBS/NTSC изображения не будет.
- В: Будет ли эта камера работать с магнитолой TEYES CC2L или обычным зеркалом?
О: Нет, мужики! Камера не работает с зеркалами, с магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, а также PIONEER, JVC, CLARION, ALPINE. Им требуется аналоговый сигнал, а у нас честный цифровой AHD.
- В: Для чего нужен зеленый провод на кабеле?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Целый — Full HD 1280x1080, разомкнутый — AHD 720p. В аналоговый формат он камеру не переводит!
- В: Сложно ли ставить камеру вместо плафона?
О: Всё просто, как в аптеке! Камера выполнена в формате родного рассеивателя: старый плафон снял, новый корпус с камерой защелкнул. Никаких сверлений крышки багажника и доработок напильником.
