Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и установку оригинальной штатной камеры заднего вида на один из самых популярных городских кроссоверов — Haval Jolion (2021–2025 годов выпуска). Делаем всё по уму и на совесть: никакого колхоза, лишней проводки и скруток — строго заводской стандарт PLUG AND PLAY разъём-в-разъём прямо в штатное посадочное место.
📋 01. Какая магнитола стоит у вас
На Haval Jolion установлена современная цифровая мультимедийная система с экраном 10 или 12.3 дюйма и заводским блоком обработки видеосигнала. Данная камера — фабричная оригинальная деталь стандарта Plug and Play для прямой замены штатного модуля. Никаких сторонних мониторов огород городить не надо: она подключается напрямую в штатную проводку автомобиля и мгновенно выводит картинку на заводской дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Оригинальный заводской артикул детали — 3776330XST01А. Перед покупкой обязательно снимите старую камеру и сверьте маркировку на корпусе! У Haval блоки обзора строго привязаны к конкретным артикулам деталей — если номер отличается, мультимедиа выдаст ошибку или темный экран.
Совместимость камеры:
- Штатная мультимедийная система Haval Jolion (при точном совпадении номера 3776330XST01А)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки камеры — НЕСОВМЕСТИМО (требуется штатная коса проводки крышки багажника)

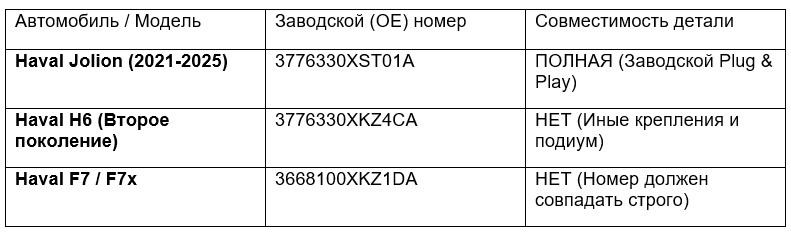

Штатные камеры и заводские OE-номера
На автомобилях Haval в зависимости от комплектации и платформы используются разные модули камер. Чтобы не промахнуться с заказом, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

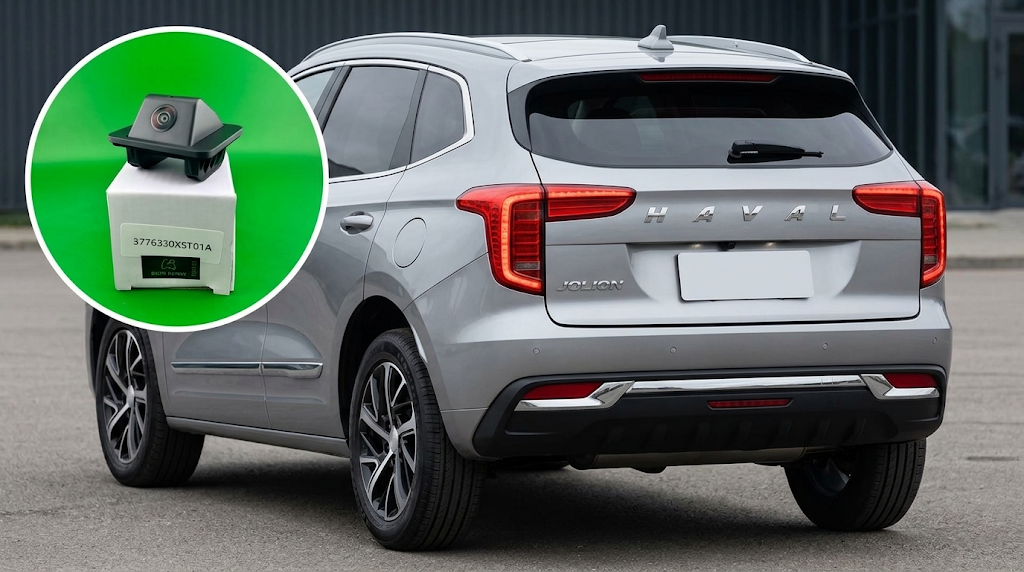

Берем надежную фабричную камеру от «Батя Рулит». Корпус добротный, герметичный, оптическая часть отлично справляется с нашими дорожными реагентами, грязью и мойками высокого давления. Место установки: она монтируется в нишу над задним номерным знаком, с внутренней стороны ручки открывания багажника (встроена в пластиковую планку подсветки номера).

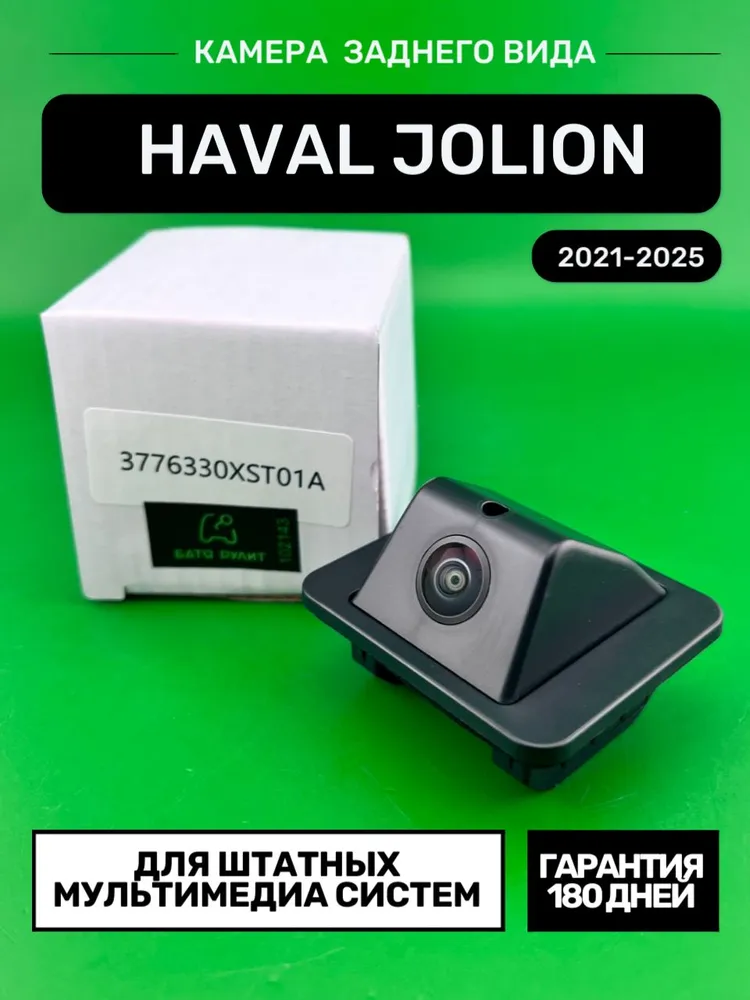

Штатная камера Haval Jolion (3776330XST01А) — Ozon
Штатная камера Haval Jolion (3776330XST01А) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776330XST01А
- Форм-фактор: Штатная заводская замена (PLUG AND PLAY разъём-в-разъём)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: она монтируется в нишу над задним номерным знаком, с внутренней стороны ручки открывания багажника (встроена в пластиковую планку подсветки номера)
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Скидываем минусовую клемму аккумулятора — блоки комфорта и мультимедиа современного Джолиона требуют аккуратного обращения. Вооружитесь набором пластиковых лопаток для клипс и отверткой.
- Шаг 2. Разбор обшивки крышки багажника. Открываем пятую дверь Haval Jolion. Пластиковыми съемниками аккуратно поддеваем и снимаем внутренние панели обшивки двери багажника, отщелкивая пистоны по периметру.
- Шаг 3. Демонтаж планки подсветки номера. С внутренней стороны крышки багажника откручиваем крепежные гайки пластиковой планки подсветки номера/ручки открывания. Аккуратно отщелкиваем планку, открывая доступ к посадочному месту камеры.
- Шаг 4. Замена камеры на новую. Отсоединяем родной разъём проводки Haval. Выкручиваем винты крепления неисправной камеры. Новую камеру Бати монтируем в нишу над задним номерным знаком, с внутренней стороны ручки открывания багажника (в пластиковую планку подсветки номера), и фиксируем штатным крепежом.
- Шаг 5. Сборка планки. Возвращаем планку подсветки на место, равномерно протягиваем гайки крепления изнутри двери багажника без фанатизма, чтобы не перетянуть пластик.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких кабелей через весь салон к торпеде тянуть не нужно! Вставляем разъём новой камеры в штатную ответную фишку проводки Haval прямо внутри крышки багажника до отчетливого щелчка фиксатора.
- Шаг 2. Проверка работы. Накидываем клемму аккумулятора, включаем зажигание и переводим селектор КПП (шайбу) в положение заднего хода (R). На большом заводском экране Haval Jolion сразу появляется четкое изображение заднего сектора с парковочной разметкой.
- Шаг 3. Чистовая сборка. Убедились, что картинка идеальная, без ряби и помех? Защелкиваем внутреннюю обшивку двери багажника на штатные пистоны. Всё собрано надежно и на совесть!
Схема подключения:
- Тип монтажа: Штатное подключение Pin-to-Pin в заводскую колодку Haval
- Прокладка проводов по салону: Не требуется (используется штатная проводка автомобиля)
- Видеосигнал и питание: Подаются автоматически через оригинальный разъём
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, картинка с камеры не пошла! Что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте маркировку на старой снятой детали — там должно быть четко указано 3776330XST01А. Если номер сходится, проверьте чистоту контактов и плотность посадки колодки разъема внутри багажника до щелчка.
- В: Подойдет ли эта камера на Haval F7 или H6?
О: Нет, мужики! У F7 и H6 свои посадочные подиумы и другие заводские артикулы (например, 3776330XKZ4CA). Эта деталь сделана строго под Haval Jolion с оригиналом 3776330XST01А.
- В: Нужно ли что-то подрезать в пластиковой планке подсветки номера?
О: Никакого напильника! Корпус камеры полностью соответствует заводским параметрам и устанавливается строго bolt-on на штатные крепления.
