Здорово, мужики! На связи Батя. Сегодня разберем грамотную замену и прокачку камеры заднего вида на популярный городской кроссовер Haval Jolion (2021–2025 годов выпуска). Главная беда любого кроссовера в слякоть — закиданная грязью оптика. У нас готовое решение: оригинальная камера сразу со встроенным омывателем. Делаем всё по уму и на совесть: никакого колхоза, лишней проводки и скруток — строго заводской стандарт PLUG AND PLAY разъём-в-разъём, плюс врезка трубки в штатную магистраль омывателя заднего стекла.
📋 01. Какая магнитола стоит у вас
На Haval Jolion установлена цифровая мультимедийная система с цветным сенсорным экраном (10 или 12.3 дюйма) и заводским блоком обработки видеосигнала. Данная камера со встроенным омывателем — фабричная заводская деталь стандарта Plug and Play. Она предназначена для прямой замены штатного модуля: подключается напрямую в штатную проводку автомобиля и мгновенно выводит изображение на заводской дисплей Haval.
⚠ Батино предупреждение: Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Заводской артикул детали — 3776330XST01А-O (базовый OE-номер 3776330XST01А). Перед покупкой обязательно снимите старую камеру и сверьте маркировку на корпусе! У Haval блоки обзора строго привязаны к конкретным артикулам деталей — если номер отличается, мультимедиа выдаст ошибку или темный экран.
Совместимость камеры:
- Штатная мультимедийная система Haval Jolion (при совпадении оригинального номера 3776330XST01А)
- Комплектации с другим заводским номером камеры — НЕСОВМЕСТИМО (номер должен совпадать строго)
- Установка «с нуля» на автомобили без штатной проводки камеры — НЕСОВМЕСТИМО (требуется штатная коса проводки крышки багажника)

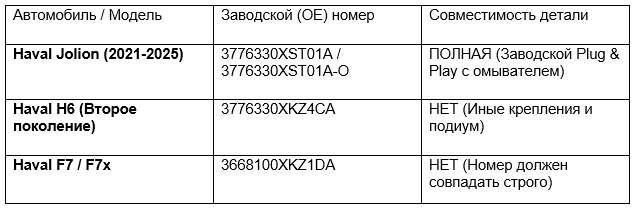

Штатные камеры и заводские OE-номера
На автомобилях марки Haval в зависимости от платформы используются разные модули камер. Чтобы не промахнуться с заказом, держи ориентировочную таблицу:
📦 02. Какая камера была выбрана

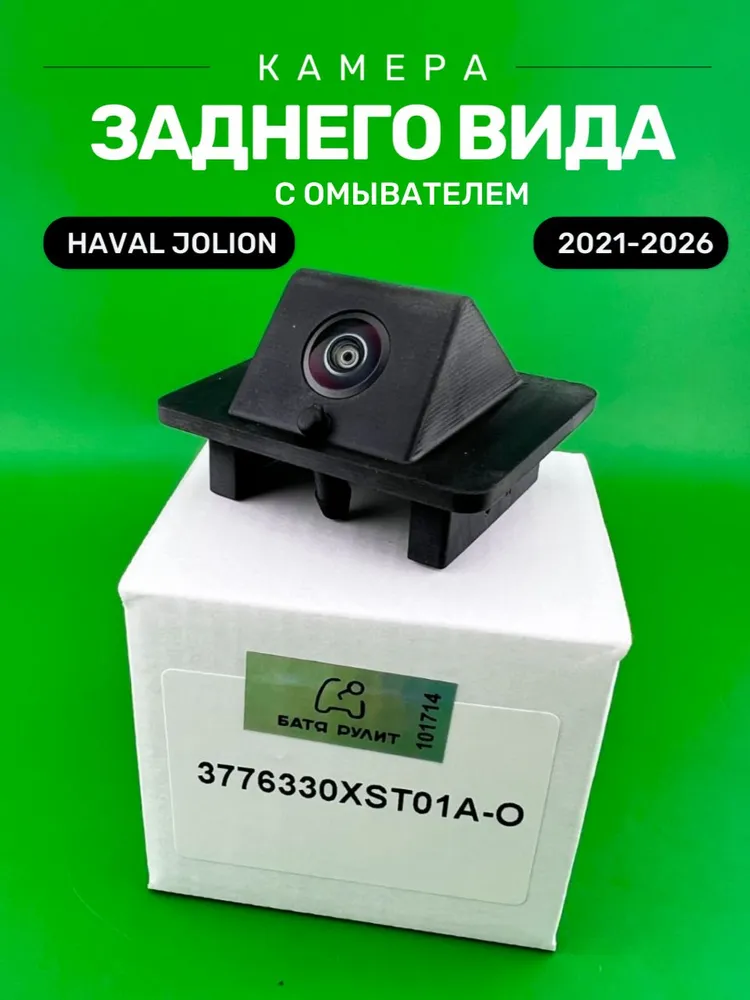

Берем надежную фабричную камеру с омывателем от «Батя Рулит». Корпус добротный, герметичный, форсунка омывателя рассчитана на эффективное смывание реагентов и дорожной грязи одним нажатием подрулевого переключателя. Место установки: устанавливается в штатное посадочное место на двери багажника, заменяя собой оригинальный заводской корпус камеры.
Камера Haval Jolion с омывателем (3776330XST01А-O) — Ozon
Камера Haval Jolion с омывателем (3776330XST01А-O) — WB
Технические характеристики:
- Каталожный номер (OEM): 3776330XST01А-O (база 3776330XST01А)
- Форм-фактор: Штатная заводская замена с интегрированным омывателем (PLUG AND PLAY)
- Защита от влаги и пыли: IP67 (полная влагозащита, керхера не боится)
- Место установки: устанавливается в штатное посадочное место на двери багажника, заменяя собой оригинальный заводской корпус камеры
🛠 03. Установка по-мужски
- Шаг 1. Подготовка в гараже. Первым делом откидываем минусовую клемму аккумулятора. Подготовьте набор пластиковых лопаток для клипс, отвертку, а также тройник и обратный клапан из комплекта омывателя.
- Шаг 2. Разбор обшивки крышки багажника. Открываем пятую дверь Haval Jolion. Пластиковыми съемниками аккуратно поддеваем и снимаем карты обшивки двери багажника, отщелкивая пистоны по периметру.
- Шаг 3. Демонтаж старой камеры. С внутренней стороны крышки багажника откручиваем крепеж планки над номерным знаком. Отсоединяем штатный разъём проводки Haval и выкручиваем винты крепления старой камеры.
- Шаг 4. Установка новой камеры с омывателем. Новая камера Бати устанавливается в штатное посадочное место на двери багажника, заменяя собой оригинальный заводской корпус камеры, и фиксируется оригинальным крепежом.
- Шаг 5. Подключение трубки омывателя. Внутри крышки багажника находим резиновую трубку подачи омывающей жидкости к заднему стеклу. Разрезаем её, устанавливаем пластиковый тройник с обратным клапаном и подключаем гибкий шланг к штуцеру форсунки камеры.
🔌 04. Подключение разъёма (Без лишней возни)
- Шаг 1. Соединение заводской фишки (Plug and Play). Никаких кабелей через весь салон к торпеде тянуть не нужно! Вставляем разъём новой камеры в штатную ответную колодку проводки Haval прямо внутри крышки багажника до отчетливого щелчка фиксатора.
- Шаг 2. Проверка видео и омывателя. Накидываем клемму АКБ, включаем зажигание и переводим шайбу КПП в положение заднего хода (R). Проверяем сочную картинку на экране. Затем нажимаем подачу омывайки на заднее стекло — струя из форсунки должна точно и мощно сбивать грязь со стеклянной линзы камеры.
- Шаг 3. Чистовая сборка. Убедились, что стыки трубок герметичны и картинка чистая? Защелкиваем пластиковую обшивку двери багажника на штатные пистоны. Сделано надежно и по-хозяйски!
Схема подключения:
- Тип монтажа по электрике: Штатное подключение Pin-to-Pin в заводскую колодку Haval
- Прокладка видеокабеля в салон: Не требуется (используется родная заводская проводка)
- Подключение омывателя: Через тройник в штатную трубку омывателя заднего стекла двери багажника
❓ 05. Частые вопросы Бате
- В: Батя, экран темный, изображение не появляется! Что делать?
О: Спокойно, без паники! Номер камеры должен совпадать с нашим номером, иначе камера не будет работать. Проверьте маркировку на старой снятой детали — там должно быть четко указано 3776330XST01А. Если номер сходится, проверьте чистоту контактов и плотность посадки колодки разъема внутри багажника до щелчка.
- В: Хватает ли давления штатного насоса для работы омывателя камеры?
О: Давления штатного моторчика омывателя Haval Jolion хватает с головой. Форсунка спроектирована специально под это давление и выдает плотный точечный факел прямо на глазок камеры.
- В: Нужно ли сверлить кузов под омыватель?
О: Никакого сверла и напильника! Форсунка уже встроена в корпус камеры. Деталь встает bolt-on точно в штатное посадочное место двери багажника взамен заводской.
