В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Honda CR-V 4-го поколения (кузова RM1, RM3, RM4) (2012-2016 годов выпуска). Камера устанавливается в штатное место — вместо одного из плафонов подсветки заднего номерного знака.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение в высоком качестве, однако имеет строгие ограничения по совместимости с некоторыми видами нештатных систем.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1280x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без замены ГУ — НЕСОВМЕСТИМО
Штатные магнитолы и OE-номера

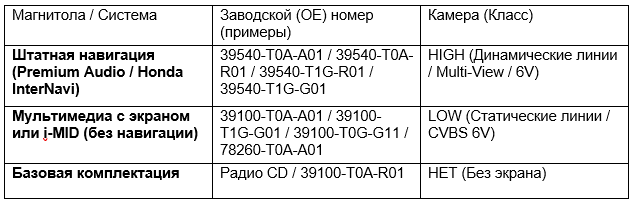

Комплектации Honda CR-V 4 (RM) оснащались различными мультимедийными системами: от вывода камеры на маленький верхний дисплей i-MID до больших навигационных экранов (Honda Connect / Premium Audio). Ниже приведен расширенный список оригинальных партномеров (OE). Ни одна из этих систем напрямую не поддерживает цифровой сигнал AHD.
Для работы со штатными дисплеями (и с верхним экранчиком i-MID) данная камера не подойдет, так как оригинальные системы Honda понимают только аналоговый сигнал (CVBS) формата NTSC и выдают 6 Вольт на питание штатной камеры. Эта камера передает исключительно цифровой сигнал AHD 12В. Рекомендуется замена ГУ на современную Android-магнитолу.
📦 02. Какая камера была выбрана

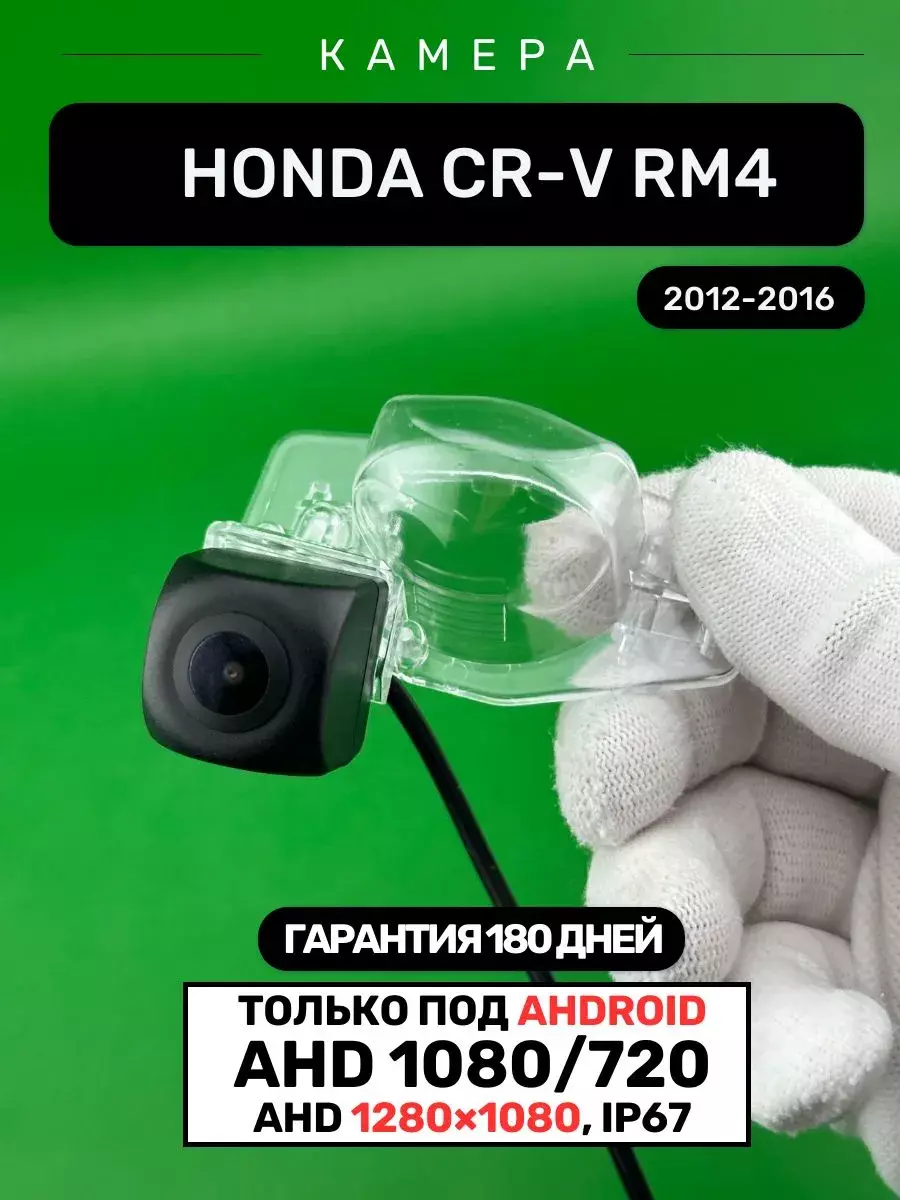

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: вместо одного из плафонов подсветки заднего номерного знака.
Камера заднего вида Honda CR-V RM4 — Ozon
Камера заднего вида Honda CR-V RM4 — WB
Камера заднего вида Honda CR-V RM4 — Наш сайт
Технические характеристики:
- Разрешение: FULL HD 1280 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: вместо одного из плафонов подсветки заднего номерного знака
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери (крышки багажника) Honda CR-V.
- Шаг 2. Доступ к месту установки. Откройте дверь багажника и аккуратно снимите внутреннюю пластиковую обшивку, предварительно выкрутив крепежные винты в ручках закрывания и отщелкнув клипсы по периметру панели.

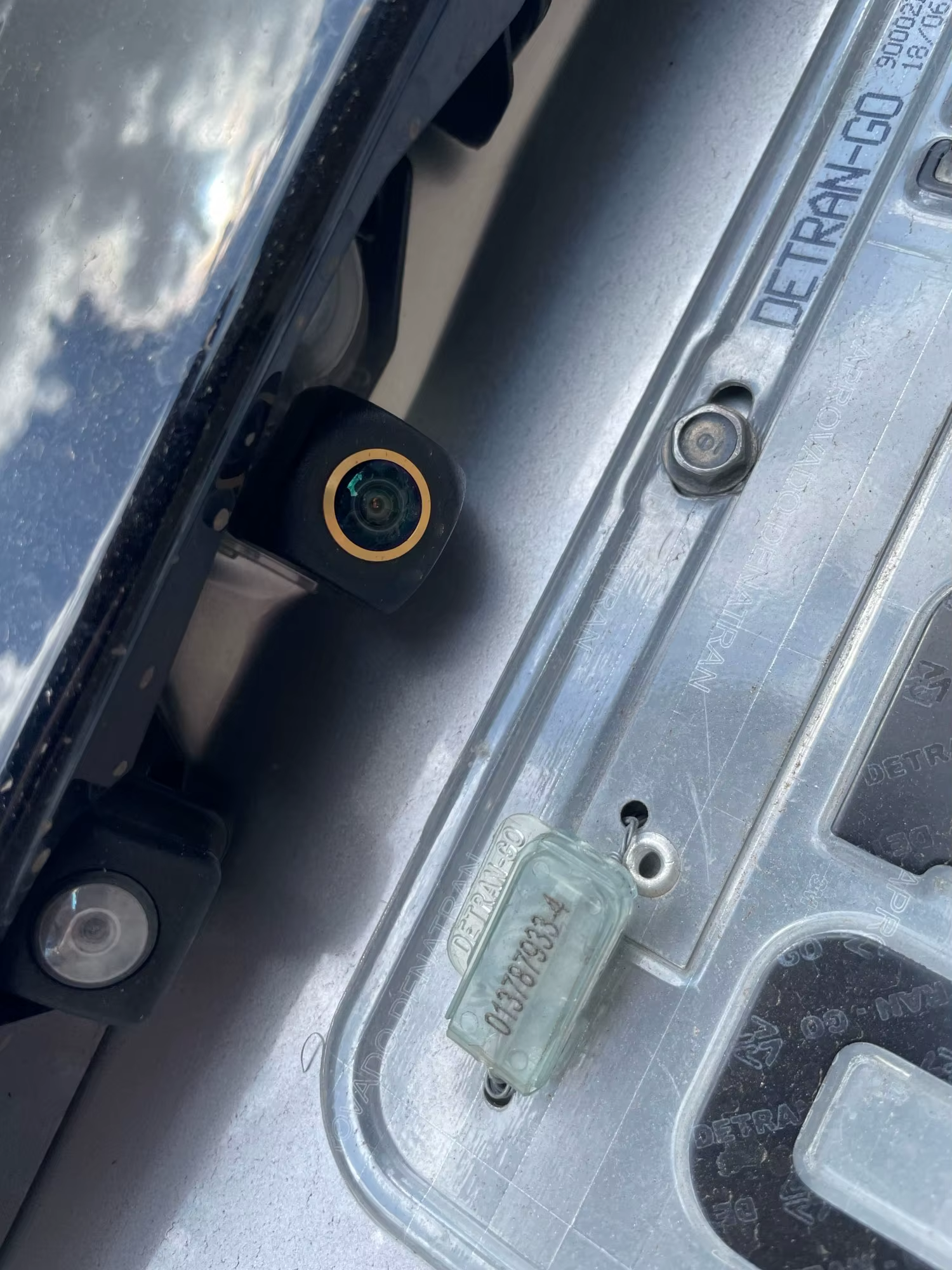

- Шаг 3. Установка камеры (4-pin). Извлеките один из штатных плафонов подсветки номерного знака. Установите на его место корпус новой камеры. Переставьте штатную лампочку освещения номера (или подключите встроенный LED-диод корпуса камеры) для сохранения подсветки. Соедините 4-pin коннектор камеры с основным кабелем.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола не поддерживает 1080p и ей нужен формат 720p.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между крышкой багажника и кузовом автомобиля, затем проложите его по порогам или под обшивкой крыши до головного устройства.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. На косе магнитолы найдите тюльпан с биркой CAM-IN и управляющий провод REVERSE.
- Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите питание камеры к проводке лампы заднего хода. Черный провод — к массе кузова, красный — к плюсовому проводу лампы. (Бортовая сеть Honda обычно стабильна, прямое подключение допускается, но для полной защиты от наводок можно использовать фильтр питания).
- Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-коннектор видеокабеля во вход CAM-IN на вашей Android-магнитоле.
- Шаг 4. Подключить trigger. Красный отросток (trigger) на видеокабеле возле магнитолы соедините с проводом REVERSE из косы ГУ.
- Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) Android-магнитолы, выберите раздел «Настройки камеры заднего вида» и установите формат AHD 1080p 25fps (или 720p, если разрезан зеленый провод).
Схема подключения:
- Красный провод (+): К плюсу лампы заднего хода
- Черный провод (-): К массе автомобиля
- Желтый RCA (Тюльпан): В разъем CAM-IN / BACK CAMERA магнитолы
- Красный отросток кабеля (Trigger): К проводу REVERSE (Back) на магнитоле
❓ 05. Частые вопросы
- В: Камера не показывает изображение на маленьком экране i-MID (или навигации), что делать?
О: Штатные экраны Honda CR-V не поддерживают цифровой сигнал AHD и подают 6 Вольт на оригинальную камеру. Данная камера работает только в формате AHD 720/1080 от 12В. Для её работы требуется современная Android-магнитола.
- В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как не переводится в аналоговый режим CVBS.
- В: Для чего нужен зеленый провод на шнуре камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не переводит камеру в аналоговый режим.
- В: Будут ли работать динамические линии разметки (как в штатной HIGH системе Honda)?
О: Если вы установили Android-магнитолу с адаптером CANbus для Honda, динамические поворотные линии могут генерироваться самой магнитолой на основе положения руля. Сама камера передает только видеосигнал и статичную разметку.
