В данной статье мы рассмотрим процесс установки камеры заднего вида на автомобиль Hyundai Accent RB (Solaris I) (2010-2017 годов выпуска). Камера устанавливается в штатное место — вместо одного из плафонов подсветки заднего номерного знака.
📋 01. Какая магнитола стоит у вас
Данная камера работает исключительно в цифровом формате AHD. Для корректного вывода изображения ваше головное устройство должно поддерживать формат AHD 720/1080. Камера передает изображение в высоком качестве, однако имеет строгие ограничения по совместимости с некоторыми видами нештатных систем.
⚠ Внимание: Камера является строго AHD-устройством. Она ВООБЩЕ не поддерживается зеркалами-регистраторами, а также базовыми магнитолами TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC, PIONEER, JVC, CLARION, ALPINE. Зеленый провод на проводке камеры НЕ переводит её в аналоговый режим (CVBS), а служит исключительно для переключения между разрешениями AHD 720p и 1080p.
Совместимость камеры:
- Android-магнитолы с поддержкой AHD 1280x1080 / 720p
- TEYES CC2L, X1 (Wi-Fi), MAX CC — НЕСОВМЕСТИМО
- Зеркала заднего вида с монитором — НЕСОВМЕСТИМО
- Магнитолы Pioneer, JVC, Clarion, Alpine — НЕСОВМЕСТИМО
- Штатные магнитолы (OEM) без замены ГУ — НЕСОВМЕСТИМО

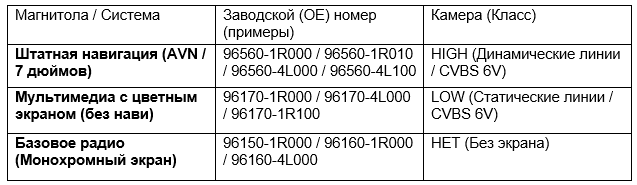

Штатные магнитолы и OE-номера
Комплектации Hyundai Accent RB оснащались множеством вариаций штатных мультимедийных систем. Ниже приведен расширенный список оригинальных партномеров (OE). Ни одна из оригинальных систем напрямую не поддерживает цифровой сигнал AHD и работает на 6-вольтовом питании камеры.
Для работы со штатными дисплеями данная камера не подойдет, так как оригинальные системы Hyundai (в том числе класс HIGH с динамическими линиями) понимают только аналоговый сигнал (CVBS) формата NTSC и подают 6 Вольт на питание камеры, а эта камера передает исключительно цифровой сигнал AHD 12В. Рекомендуется замена ГУ на современную Android-магнитолу через переходную рамку.
📦 02. Какая камера была выбрана

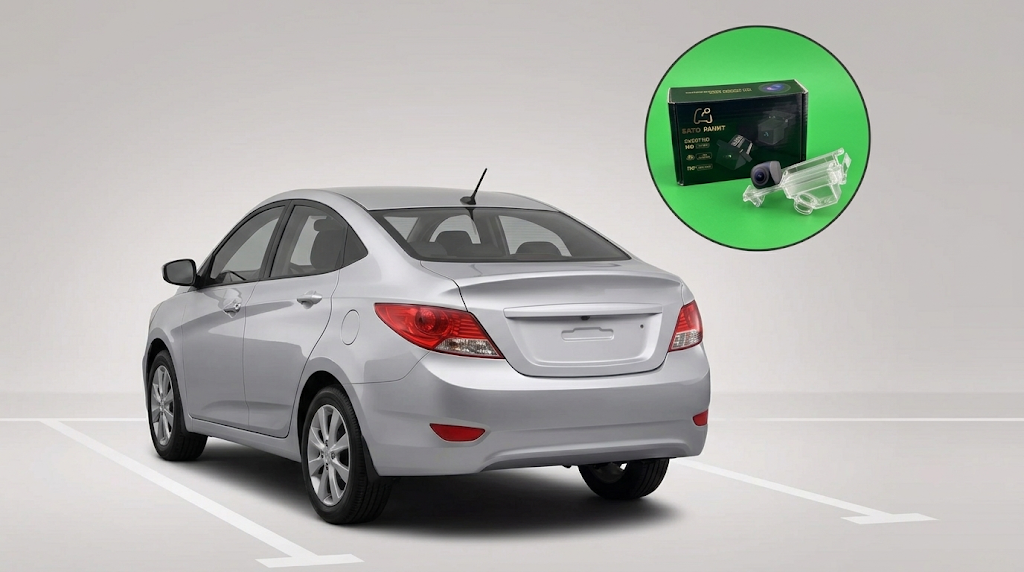

Для установки была выбрана специализированная камера заднего вида от магазина «Батя Рулит». Место установки: вместо одного из плафонов подсветки заднего номерного знака.
Камера заднего вида Hyundai Accent RB — Ozon
Камера заднего вида Hyundai Accent RB — WB
Камера заднего вида Hyundai Accent RB — Наш сайт

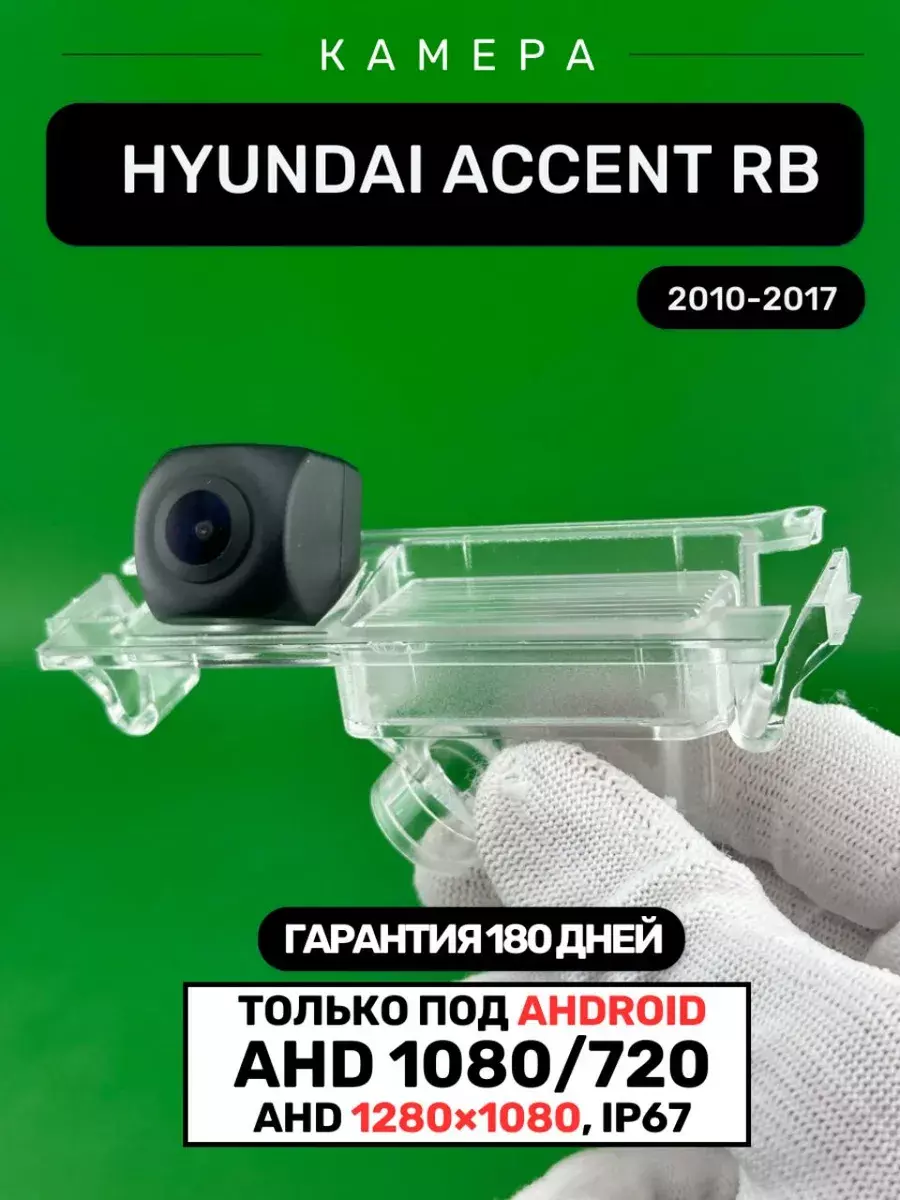

Технические характеристики:
- Разрешение: AHD 1280 x 1080 для Android
- Питание камеры: 12 В
- IP-защита: IP67
- Место установки: вместо одного из плафонов подсветки заднего номерного знака
- Дополнительно: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080
🛠 03. Установка
- Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки пятой двери Hyundai Accent.
- Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю пластиковую (или ворсовую) обшивку багажной двери, выкрутив крепежные винты и отщелкнув клипсы по периметру.
- Шаг 3. Установка камеры (4-pin). Извлеките один из штатных плафонов подсветки номерного знака. Установите на его место корпус камеры. Переставьте штатную лампочку освещения номера (или подключите встроенный LED-диод корпуса камеры) для сохранения подсветки. Соедините 4-pin коннектор камеры с основным кабелем.
- Шаг 4. Настройка разрешения (Зеленый провод). Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Разрежьте его, если ваша Android-магнитола не поддерживает 1080p и ей нужен формат 720p.
- Шаг 5. Прокладка видеокабеля. Протяните кабель через штатную резиновую гофру между крышкой багажника и кузовом автомобиля, затем проложите его по порогам или под обшивкой потолка до головного устройства.
🔌 04. Подключение к магнитоле (Только для Android-устройств)
- Шаг 1. Найти видеовход и провод REV. На косе магнитолы найдите тюльпан с биркой CAM-IN и управляющий провод REVERSE.
- Шаг 2. Питание от лампы ЗХ (+12 В, масса). Подключите питание камеры к проводке лампы заднего хода. Черный провод — к массе кузова, красный — к плюсовому проводу лампы. Бортовая сеть корейских автомобилей на заведенном двигателе может давать наводки, поэтому для идеальной помехозащищенности настоятельно рекомендуется использовать выпрямитель (фильтр питания) или 4-контактное реле.
- Шаг 3. Завести RCA тюльпан. Подключите желтый RCA-коннектор видеокабеля во вход CAM-IN на вашей Android-магнитоле.
- Шаг 4. Подключить trigger. Красный отросток (trigger) на видеокабеле возле магнитолы соедините с проводом REVERSE из косы ГУ.
- Шаг 5. Настройки магнитолы. Зайдите в заводские настройки (Factory settings) Android-магнитолы, выберите раздел «Настройки камеры заднего вида» и установите формат AHD 1080p 25fps (или 720p, если разрезан провод).
Схема подключения:
- Красный провод (+): К плюсу лампы заднего хода
- Черный провод (-): К массе автомобиля
- Желтый RCA (Тюльпан): В разъем CAM-IN / BACK CAMERA магнитолы
- Красный отросток кабеля (Trigger): К проводу REVERSE (Back) на магнитоле
❓ 05. Частые вопросы
- В: Камера не показывает изображение на штатной заводской навигации, что делать?
О: Штатная мультимедиа Hyundai Accent не поддерживает цифровой сигнал AHD напрямую и подает 6 Вольт на оригинальную камеру. Данная камера работает только в формате AHD 720/1080 от 12В. Требуется современная Android-магнитола.
- В: Подойдет ли камера к магнитоле TEYES CC2L?
О: Нет, камера не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как не переводится в аналоговый режим CVBS.
- В: Для чего нужен зеленый провод на шнуре камеры?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Он не переводит камеру в аналоговый режим.
- В: Будут ли работать динамические линии разметки (как в штатной HIGH системе)?
О: Если вы установили Android-магнитолу, поддерживающую CAN-шину Hyundai (через адаптер CANbus), динамические линии могут генерироваться самой магнитолой на основе положения руля. Сама камера передает только видеосигнал и статичную разметку.
