В данной статье мы рассмотрим процесс замены и установки оригинальной камеры заднего вида на автомобиль Hyundai Tucson (2015-2018 годов выпуска). Камера устанавливается в штатное заводское место — в планку (накладку) над задним номерным знаком, строго по центру крышки багажника.
📋 01. Какая магнитола стоит у вас
Эта конкретная камера является специализированной заменой оригинальной штатной камеры, и изначально она предназначена для прямого подключения к заводской (родной) магнитоле Hyundai.
⚠ Внимание: Номер вашей старой заводской камеры должен строго совпадать с нашим номером (95760-D3001), иначе камера не будет работать. Перед покупкой обязательно демонтируйте неисправную деталь и сверьте партномер!
Совместимость камеры:
✅ Заводская магнитола Hyundai Tucson (при совпадении номера 95760-D3001)
❌ Автомобили с другим оригинальным номером камеры
❌ Установка «с нуля» на автомобили, где камеры никогда не было (без переделки проводки)

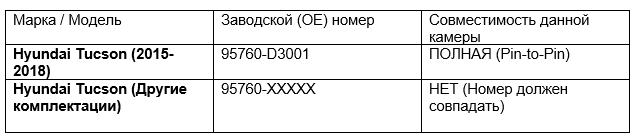

Штатные камеры и OE-номера
Комплектации Hyundai Tucson оснащались различными камерами в зависимости от рынка сбыта. Распиновка у них может отличаться.
📦 02. Какая камера была выбрана
Для установки была выбрана специализированная штатная камера заднего вида от магазина «Батя Рулит».
Штатная камера 95760-D3001 Hyundai Tucson — Ozon
Штатная камера 95760-D3001 Hyundai Tucson — WB
Штатная камера 95760-D3001 Hyundai Tucson — Наш сайт
Технические характеристики:
Режимы работы: AHD 720/1080 (1280x720)
Особенность: Замена оригинальной камеры (OEM 95760-D3001)
Штатное питание: 6 В (заводской стандарт Hyundai/KIA)
IP-защита: IP67

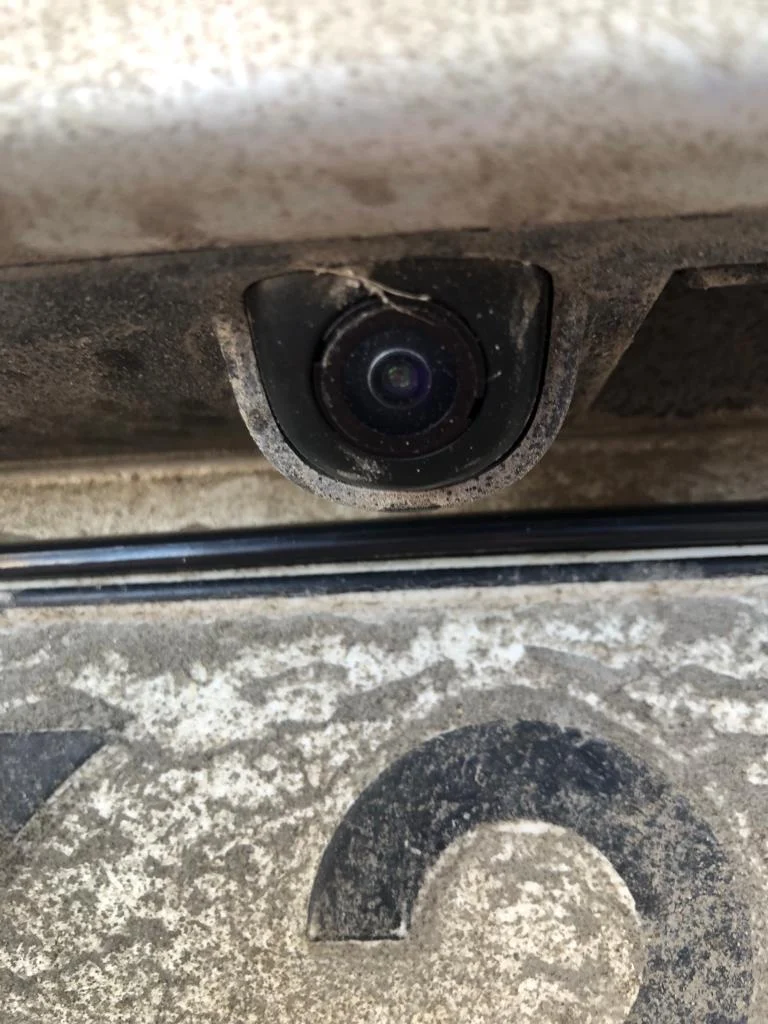

Место установки: В планку (накладку) над задним номерным знаком, строго по центру крышки багажника
🛠 03. Установка
Шаг 1. Подготовка. Отключите минусовую клемму аккумулятора. Подготовьте пластиковые лопатки для демонтажа обшивки крышки багажника Hyundai Tucson.
Шаг 2. Снятие обшивки. Аккуратно снимите внутреннюю пластиковую обшивку багажной двери, выкрутив крепежные винты и удалив клипсы крепления.
Шаг 3. Демонтаж планки. Открутите гайки крепления внешней декоративной накладки (сабли), расположенной над номерным знаком, и аккуратно снимите её.
Шаг 4. Замена камеры. Открутите неисправную заводскую камеру от кронштейна внутри планки. Установите новую камеру 95760-D3001 строго по центру крышки багажника в штатное место и надежно зафиксируйте.
Шаг 5. Сборка. Установите декоративную планку обратно на крышку багажника и затяните гайки.
🔌 04. Подключение к заводской магнитоле
Шаг 1. Подключение разъема (Pin-to-Pin). Так как эта конкретная камера — прямая замена оригинальной штатной камеры, вам не нужно прокладывать новые видеокабели через весь салон. Просто соедините штекер новой камеры с оригинальным заводским разъемом внутри крышки багажника.
Шаг 2. Питание (6 Вольт). Штатная проводка Hyundai Tucson подает на оригинальную камеру питание 6В. Наша камера рассчитана на это штатное напряжение, никаких дополнительных понижающих адаптеров устанавливать не нужно.
Шаг 3. Проверка работы. Подключите аккумулятор, включите зажигание и переведите селектор КПП в положение заднего хода (R). На экране штатной магнитолы должно появиться изображение.
Шаг 4. Финальная сборка. Если камера выводит изображение корректно, установите внутреннюю обшивку крышки багажника на место.
❓ 05. Частые вопросы
В: Нужно ли тянуть тюльпан RCA через весь салон к магнитоле?
О: Нет. Эта конкретная камера является штатной заменой оригинальной камеры (95760-D3001) и подключается в заводской разъем, расположенный прямо в крышке багажника.
В: Будет ли работать камера, если у меня другой номер оригинальной детали (не 95760-D3001)?
О: Нет. Номер камеры должен строго совпадать с нашим номером, иначе камера не будет работать из-за разницы в распиновке колодки.
В: Нужно ли понижать напряжение с 12В до 6В?
О: Нет. Камера подключается в штатный разъем, а штатная магнитола Hyundai изначально выдает необходимое питание 6В.
В: Нужно ли что-то переделывать для установки в планку багажника?
О: Камера устанавливается bolt-on (без доработок) в накладку над задним номерным знаком, строго по центру крышки багажника, на место старой заводской камеры.
