Установка камеры заднего вида на Audi TT (1998–2015)

24.07.2026

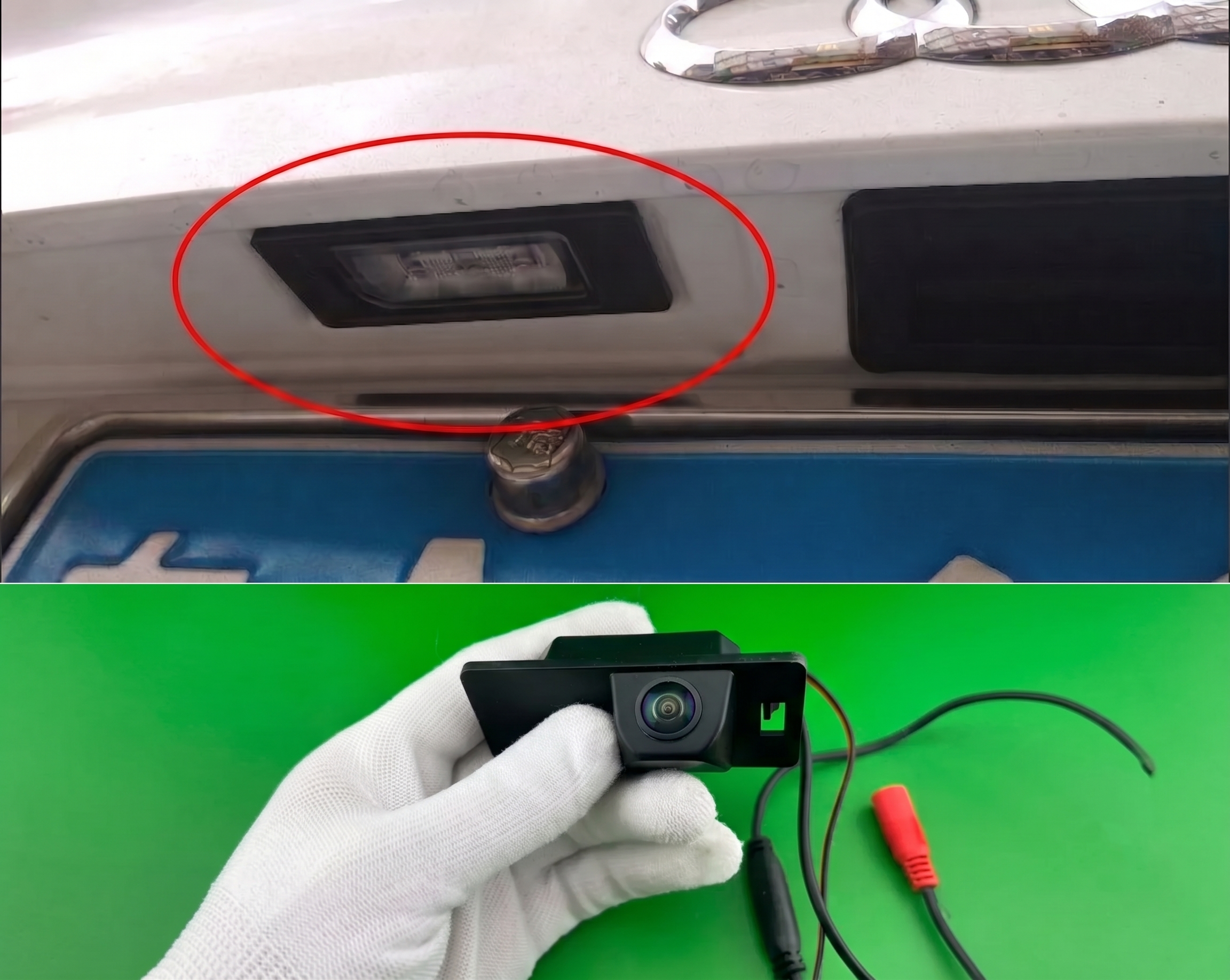

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на спортивный автомобиль Audi TT (поколения 8N, 8J и начало выпуска 8S), выпускавшийся с 1998 по 2015 год. Камера монтируется в штатное место — в плафон подсветки номерного знака. Такой метод установки позволяет полностью сохранить аутентичный заводской экстерьер и избежать сверления бампера или крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с различными типами магнитол VAG-группы, этапы аккуратной прокладки сигнальной линии по салону и правильную электрическую схему подключения, полностью исключающую появление помех со стороны бортовой сети (ШИМ-опроса ламп).

📋 01. Какая магнитола стоит у вас

Выбранная камера передает цифро-аналоговый видеосигнал в высоком разрешении AHD (720p и 1080p). Данный формат гарантирует максимальную детализацию и отличную видимость в темное время суток, но накладывает жесткие требования на принимающее головное устройство. Камера способна корректно работать исключительно с современными Android-магнитолами, оснащенными встроенным чипом поддержки AHD-видеосигнала. Аналоговый режим CVBS в данной камере отсутствует.

⚠ Внимание: Эта камера предназначена исключительно для мультимедийных Android ШГУ с поддержкой AHD-входа. Она напрямую не работает с заводскими магнитолами Audi (Chorus, Concert, Symphony, RNS-E), зеркалами-видеорегистраторами любого типа, базовыми магнитолами TEYES начального уровня (CC2L, TEYES X1 Wi-Fi, TEYES MAX CC), а также классическими брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine), рассчитанными только на аналоговый композитный сигнал.

С завода автомобили Audi TT комплектовались множеством вариантов фирменных аудиосистем. В базовых версиях устанавливались 1DIN и 2DIN магнитолы серии Chorus, Concert или Symphony с монохромным или простым цветным дисплеем. В продвинутых комплектациях (особенно в кузове 8J) встречались навигационные системы RNS-E (Navigation Plus). Ни одна из этих штатных систем не способна напрямую принять цифро сигнал AHD. Для вывода полноценной картинки формата AHD требуется замена заводского головного устройства на современный Android-монитор.

Совместимость камеры:

✅ Teyes (линейки CC3, CC3 2K, SPRO Plus, LUX ONE) и аналоги — аппаратная поддержка AHD присутствует
✅ Любые современные головные устройства на базе ОС Android с заявленной поддержкой видеостандартов AHD 720p / AHD 1080p
❌ Оригинальная аудиосистема Audi — нет AHD-входа, требуется замена ГУ
❌ Зеркала-видеорегистраторы — не поддерживаются
❌ Автомагнитолы TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — аппаратный декодер AHD отсутствует
❌ Головные устройства Pioneer, JVC, Clarion, Alpine — формат AHD не поддерживается

Как узнать модель штатной магнитолы

1. Визуальный осмотр передней панели: базовые магнитолы Chorus/Concert имеют сегментный монохромный экран (красный или белый текст). Старшие модели Navigation Plus (RNS-E) оснащены цветным экраном, откидывающимся для доступа к дисководам и SD-картам.

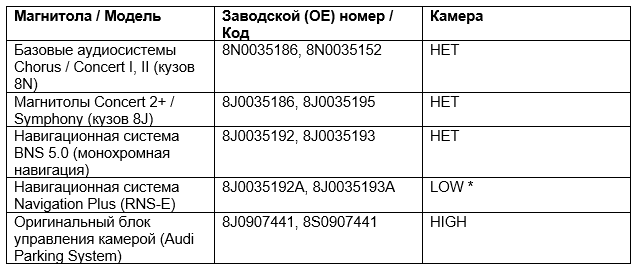

Штатные магнитолы и OE-номера

Ниже представлен перечень оригинальных аудиосистем для Audi TT (1998–2015) с указанием их совместимости:
• НЕТ — аудиосистема полностью лишена экрана или видеовхода, подключение камеры заднего вида невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять аналоговый композитный видеосигнал (CVBS) через специальный видеоинтерфейс. Камера типа Low выводит на экран статические парковочные линии.
• HIGH — топовая заводская система (если дооснащалась оригинальным блоком камеры), считывающая данные по CAN-шине. Камера типа High обеспечивает вывод динамических парковочных линий.

Сноска: Индекс LOW * указывает на то, что заводской цветной дисплей систем RNS-E не имеет прямого низкочастотного видеовхода RCA («тюльпан»). Вывод видеосигнала на оригинальный экран требует дорогостоящего адаптера-видеоинтерфейса и поддерживает исключительно устаревший аналоговый формат CVBS. Напрямую подключить описываемую AHD-камеру к штатным экранам Audi невозможно — требуется замена ГУ на Android.

📦 02. Какая камера была выбрана

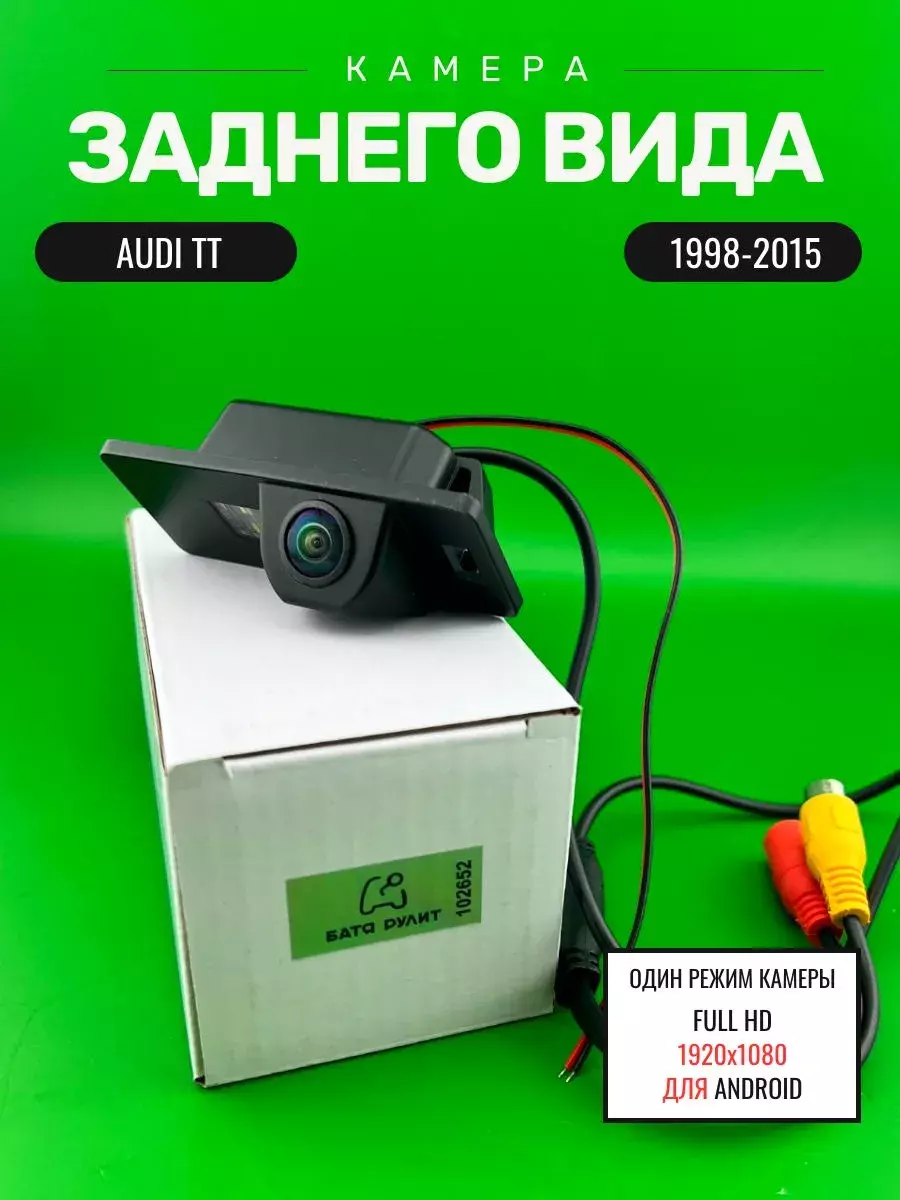

Для установки на автомобиль была выбрана специализированная AHD-камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места плафона подсветки номерного знака Audi TT.

Камера заднего вида Audi TT — Ozon
Камера заднего вида Audi TT — WB
Камера заднего вида Audi TT — Наш сайт

Технические характеристики:

• Совместимость по кузову: Audi TT (1998–2015 гг. выпуска)
• Место установки: в плафон подсветки номерного знака (вместо штатного плафона)
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус, защищенный от попадания воды и грязи)
• Разрешение видеопотока: FULL HD 1920 x 1080 (поддерживается только цифровой режим AHD для Android ШГУ)
• Способ управления форматом: встроенный зелёный провод (зелёная петелька отвечает за переключение разрешения AHD 720 / 1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: герметичный 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. Перед началом работ обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Это предотвратит появление ошибок в электронике VAG-группы и защитит CAN-шину от коротких замыканий. Подготовьте инструмент: пластиковые съемники, отвертки Torx и изоленту.

Шаг 2. Доступ к месту установки. Аккуратно снимите внутреннюю обшивку крышки багажника (или бампера, в зависимости от поколения), чтобы получить доступ к плафонам подсветки изнутри. Отожмите фиксирующие элементы оригинального плафона и извлеките его наружу.

⚠ Внимание: Пластиковые элементы обшивки VAG-группы очень хрупкие, особенно защелки плафонов. Выполняйте демонтаж плавно, чтобы не сломать клипсы и фиксаторы.

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся штатный проем плафона подсветки. Состыкуйте круглый герметичный разъём 4-pin от камеры с ответным коннектором длинного сигнального кабеля.

Шаг 4. Настройка разрешения (Зеленый провод). Осмотрите коммутационные хвостики проводов возле разъема камеры: там выведена зеленая управляющая петля. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера транслирует сигнал 1080p. Если ваша Android-магнитола поддерживает только базовый стандарт AHD 720p, аккуратно перережьте эту зеленую петельку кусачками, тщательно заизолируйте срезы и обязательно перезапустите питание камеры.

💡 Совет: До окончательной фиксации кабелей стяжками и финальной обратной сборки элементов багажника настоятельно рекомендуется выполнить предварительное тестирование системы.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь полости кузова. Протяните провод через гибкую резиновую защитную гофру (если камера в крышке багажника). Далее прокладывайте кабель под обшивкой потолка или опустите его вниз и ведите под пластиковыми накладками порогов вдоль пола прямо к центральной консоли.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. Извлеките Android-монитор. В кабельном жгуте магнитолы найдите желтый входной разъем типа RCA («тюльпан»), предназначенный для подключения камеры заднего вида (маркировка CAM-IN, REAR-CAM или AHD-IN). Также локализуйте управляющий провод активации экрана (обычно тонкий розовый или коричневый, помеченный как BACK, REVERSE, REV или REVERSE-IN).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике найдите проводку лампы заднего хода. При помощи мультиметра в момент включения задней передачи определите плюсовой провод (+12 В) и минусовой провод (масса).

💡 Совет: Электроника концерна VAG (Audi) подает питание на лампы заднего хода с использованием широтно-импульсной модуляции (ШИМ). Подключение плюса камеры напрямую к лампе заднего хода при заведенном двигателе приведет к сильным помехам, ряби или черным полосам. Настоятельно рекомендуется подключать плюс питания камеры (+12 В) через специализированный фильтр помех (выпрямитель с конденсатором) в разрыв цепи от фонаря заднего хода либо использовать 4-контактное реле.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) магистрального кабеля непосредственно к входному разъёму Android-магнитолы CAM-IN.

Шаг 4. Подключить trigger. Комплектный видеокабель оснащен встроенным тонким красным проводом на обоих концах. В багажном отделении соедините этот красный хвостик с плюсовым проводом фонаря заднего хода (строго после фильтра помех). С противоположной стороны кабеля, за центральной консолью, подключите аналогичный красный провод к управляющему проводу BACK/REVERSE магнитолы.

Шаг 5. Настройки магнитолы. Включите зажигание, перейдите в системные (заводские) настройки магнитолы. В пункте настроек камеры задайте формат видеосигнала: AHD 1080p 25fps (или AHD 720p 25fps, если зеленая петля была разрезана). Сохраните конфигурацию и выполните перезапуск магнитолы.

Схема подключения:

• Линия +12 В (красный провод питания) — к плюсовому контакту фонаря заднего хода (обязательно через фильтр помех или реле)
• Линия GND (чёрный провод питания) — на надежную металлическую массу кузова автомобиля / минус фонаря
• Видеосигнал AHD (Желтый RCA штекер) — к разъёму Android-монитора CAM-IN / REAR-CAM
• Trigger (Тонкий красный провод на концах кабеля) — соединяет плюс фонаря заднего хода с проводом BACK/REVERSE магнитолы

⚠ Внимание: Что делать, если на экране отображается черный фон с надписью «No Signal» или картинка искажена: Проверьте, соответствует ли выбранный формат в инженерном меню Android фактическому состоянию зеленого провода на камере (720p или 1080p). Убедитесь в наличии фильтра помех, критически важного для всех автомобилей Audi (VAG).

❓ 05. Частые вопросы

В: У меня установлена магнитола Teyes CC2L (или X1 / MAX CC). Будет ли работать камера?
О: Нет. Данная модель камеры не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как эти модификации аппаратно не поддерживают цифро-аналоговый AHD формат видеосигнала (камера не имеет режима CVBS).
В: Подойдет ли эта камера к магнитолам Pioneer, JVC, Alpine?
О: Нет, камера не работает с магнитолами PIONEER, JVC, CLARION, ALPINE. Традиционные брендовые устройства рассчитаны исключительно на прием старого аналогового композитного формата CVBS и не способны декодировать высокочеткий видеопоток стандарта AHD.
В: Можно ли подключить эту камеру к зеркалу-видеорегистратору?
О: Нет, камера не работает с зеркалами. Электронные платы зеркал-видеорегистраторов не имеют встроенных декодеров для обработки входящего коаксиального AHD-сигнала. Устройство совместимо только с полноценными Android-магнитолами.
В: Для чего нужен зеленый провод на камере?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на разрешение Full HD 1080p. Если ваш Android-экран поддерживает только базовый стандарт AHD 720p, эту петельку необходимо аккуратно перерезать кусачками.
В: Будут ли линии парковки на экране вращаться вслед за поворотом руля?
О: Нет. Данная модель относится к категории камер Low и выводит на экран четкие, но фиксированные статические парковочные линии разметки. Функция динамических поворотных линий (класс High) реализуется программным путем внутри самой Android-магнитолы через CAN-декодер.
