Установка камеры заднего вида на BMW 5-й (E60/E61) и 7-й (E65/E66) серии (2001–2008)

20.07.2026

В этой статье мы подробно рассмотрим процесс выбора, монтажа и подключения камеры заднего вида высокого разрешения на премиальные автомобили баварского концерна — BMW 5 серии (E60/E61) и BMW 7 серии (E65/E66), выпускавшиеся с 2001 по 2008 год. Камера монтируется в штатное место — взамен оригинального плафона подсветки заднего номерного знака. Такой метод установки позволяет сохранить аутентичный заводской экстерьер и избежать сверления крышки багажника. Мы разберем вопросы аппаратной совместимости камеры с головными устройствами BMW, этапы прокладки кабеля и правильную схему коммутации, исключающую появление помех от бортовой электроники (модулей света LCM / LM).

📋 01. Какая магнитола стоит у вас

Выбранная камера передает цифро-аналоговый видеосигнал в высоком разрешении AHD (1920×1080 и 720p). Данный формат гарантирует максимальную детализацию и отличную видимость ночью, но накладывает жесткие требования на принимающее оборудование. Камера способна корректно работать исключительно с современными Android-магнитолами, оснащенными чипом поддержки AHD-видеосигнала. Аналоговый режим CVBS в данной камере отсутствует.

⚠ Внимание: Эта камера предназначена исключительно для мультимедийных Android ШГУ с поддержкой AHD-входа. Она напрямую не работает с заводскими магнитолами BMW (M-ASK, CCC, CIC, ASK-CD), зеркалами-видеорегистраторами любого типа, базовыми магнитолами TEYES начального уровня (CC2L, TEYES X1 Wi-Fi, TEYES MAX CC), а также классическими брендовыми ресиверами (Pioneer, JVC, Clarion, Alpine), рассчитанными только на аналоговый композитный сигнал.

С завода автомобили BMW E60 и E65 оснащались сложными мультимедийными комплексами iDrive. На «пятерки» ставились системы M-ASK (Business) или CCC (Professional), а в конце выпуска — CIC. На «семерки» E65/E66 устанавливалась система ASK-CD и блоки навигации NAVI. Ни одна из этих штатных систем не способна напрямую принять цифровой сигнал AHD. Для вывода картинки высокой четкости требуется замена головного устройства на современный Android-монитор.

Совместимость камеры:

✅ Teyes (линейки CC3, CC3 2K, SPRO Plus, LUX ONE) и аналоги — аппаратная поддержка AHD присутствует
✅ Любые современные головные устройства на базе ОС Android с заявленной поддержкой видеостандартов AHD 720p / AHD 1080p
❌ Оригинальная аудиосистема BMW (M-ASK, CCC, CIC, ASK-CD) — нет AHD-входа, требуется замена ГУ
❌ Зеркала-видеорегистраторы — не поддерживаются
❌ Автомагнитолы TEYES CC2L, TEYES X1 (Wi-Fi), TEYES MAX CC — аппаратный декодер AHD отсутствует, изображение выводиться не будет
❌ Головные устройства Pioneer, JVC, Clarion, Alpine — формат AHD не поддерживается

Как узнать модель штатной магнитолы

1. Визуальный осмотр дисплея: на BMW E60 базовая система M-ASK (Business) имеет экран 6.5 дюймов и один слот под диск. Система CCC (Professional) оснащена широким экраном 8.8 дюйма и двумя слотами на лицевой панели (для CD и DVD).

2. Проверка по комплектации (VIN): опция S606A означает навигацию Business (M-ASK), а S609A указывает на систему Professional (CCC или CIC).

Штатные магнитолы и OE-номера

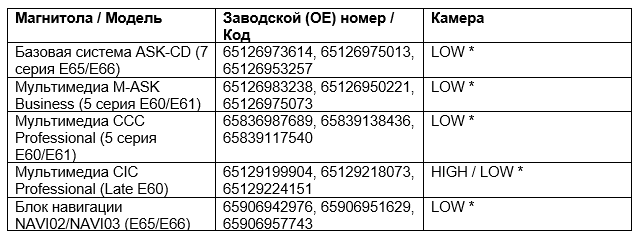

Ниже представлен детальный перечень оригинальных аудиосистем для BMW 5 и 7 серии с указанием их совместимости:
• НЕТ — аудиосистема без экрана или видеовхода, подключение невозможно без замены ГУ.
• LOW — оригинальное головное устройство с дисплеем, способное принять сигнал только через дорогой сторонний видеоинтерфейс (LVDS), при этом камера должна быть формата CVBS. Камера типа Low выводит статические линии.
• HIGH — топовая заводская система с оригинальным модулем камеры, считывающим датчики угла поворота руля по CAN-шине для динамических линий.

Сноска: Индекс LOW * указывает на то, что заводские мониторы BMW не имеют прямого низкочастотного видеовхода RCA («тюльпан»). Напрямую подключить описываемую AHD-камеру к штатным экранам невозможно — требуется замена ГУ на Android.

📦 02. Какая камера была выбрана

Для установки на автомобиль была выбрана специализированная камера заднего вида от компании «Батя Рулит». Корпус этой камеры полностью адаптирован под геометрические параметры и защелки посадочного места оригинального плафона подсветки регистрационного знака автомобилей BMW.

Камера заднего вида BMW 5 и 7 серии — Ozon
Камера заднего вида BMW 5 и 7 серии — WB
Камера заднего вида BMW 5 и 7 серии — Наш сайт

Технические характеристики:

• Совместимость по кузову: BMW 5 серии (E60 седан, E61 универсал), BMW 7 серии (E65, E66) (2001–2008 гг. выпуска)
• Место установки: вместо штатного плафона подсветки заднего номера, без сверления
• Индекс пыле- и влагозащищенности: IP67 (абсолютно герметичный корпус)
• Разрешение видеопотока: FULL HD 1920 x 1080 (базовый режим AHD для Android ШГУ)
• Способ управления форматом: встроенный зелёный провод (зелёная петелька отвечает за переключение режима работы формат AHD 720/1080)
• Номинальное напряжение питания: 12 В постоянного тока
• Тип камеры по линиям: Low (камера генерирует статические парковочные линии разметки)
• Архитектура разъемов: 4-pin коннектор на кабеле камеры, переходящий в RCA-штекер («тюльпан»)

🛠 03. Установка

Шаг 1. Подготовка. В автомобилях BMW, оснащенных сложной шиной данных и множеством электронных блоков (особенно в кузовах E60 и E65), перед началом работ обязательно обесточьте сеть, сняв минусовую клемму с аккумулятора. Это предотвратит фиксацию множественных ошибок в блоках.

Шаг 2. Доступ к месту установки. Откройте крышку багажника. При необходимости демонтируйте часть ворсовой обшивки крышки, удалив клипсы. Аккуратно отожмите фиксаторы оригинального плафона подсветки номера и извлеките его наружу, отсоединив питание лампы.

⚠ Внимание: Пластиковые клипсы и фиксаторы плафонов на BMW от времени становятся хрупкими. Выполняйте демонтаж аккуратно, используя пластиковые лопатки, чтобы не повредить ЛКП вокруг посадочного отверстия.

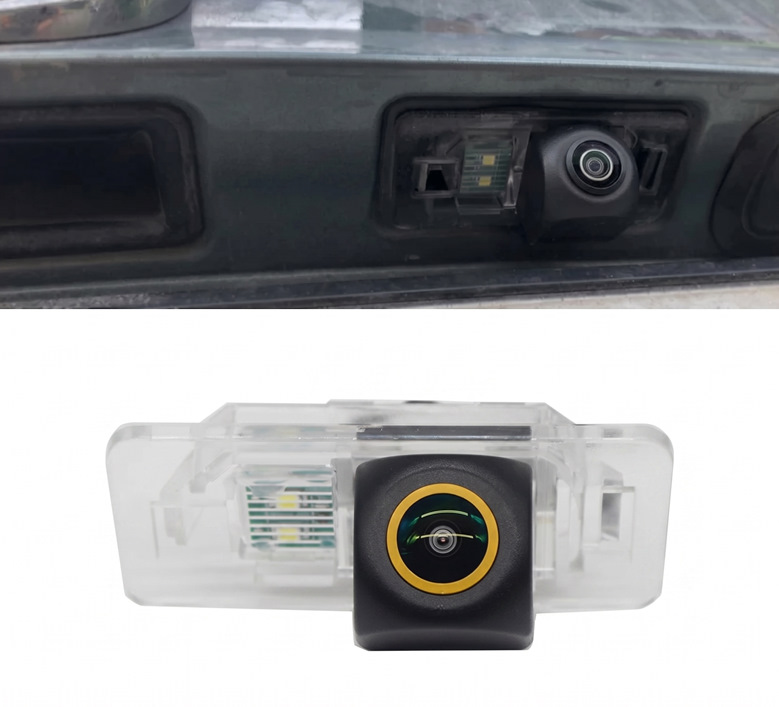

Шаг 3. Установка камеры (4-pin). Вставьте корпус новой камеры заднего вида в освободившийся штатный проем до щелчка фиксаторов. Состыкуйте круглый 4-pin коннектор от камеры с ответным кабелем.

💡 Совет: до окончательной сборки обшивки багажника временно накиньте клемму аккумулятора, включите заднюю передачу и проверьте наличие картинки на экране Android-магнитолы.

Шаг 4. Настройка разрешения. Осмотрите проводку возле камеры: там выведена зеленая управляющая петелька. Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на 1080p. Если ваша магнитола поддерживает только AHD 720p, аккуратно перережьте эту петлю кусачками, заизолируйте срезы и обязательно перезапустите питание камеры.

Шаг 5. Прокладка видеокабеля (если кабель ещё не проложен). Заведите сигнальный кабель внутрь крышки багажника и зафиксируйте стяжками вдоль штатного жгута. Протяните провод внутрь кузова через резиновую гофру. Далее прокладывайте кабель под пластиковыми накладками порогов (вдоль пола) вперед, к центральной консоли за магнитолу.

🔌 04. Подключение к магнитоле

Шаг 1. Найти AHD-вход и провод REV. Извлеките Android-монитор. В жгуте проводов магнитолы найдите отдельный желтый RCA-разъем, предназначенный для видеокамеры (маркируется CAM-IN, REAR-CAM или AHD-IN). Также найдите управляющий провод активации экрана (обычно розовый/коричневый, помеченный как REVERSE, BACK или REV).

Шаг 2. Питание от лампы ЗХ (+12 В, масса). В багажнике с помощью мультиметра найдите в жгуте проводки фонаря плюсовой провод (+12 В), на котором появляется напряжение при включении заднего хода, и минусовой провод (масса).

💡 Совет: В автомобилях BMW (особенно E60 и E65) модуль контроля света (LCM/LM) подает питание на лампы заднего хода импульсами (ШИМ-опрос). Это критически важно: если подключить камеру напрямую, при заведенном двигателе на экране будут сильные полосы или пропадет сигнал. Обязательно поставьте фильтр помех (выпрямитель) в цепь +12 В камеры или питайте её через 4-контактное реле.

Шаг 3. Завести RCA тюльпан. Подсоедините желтый штекер RCA (видеосигнал) основного кабеля к входному разъёму Android-магнитолы CAM-IN.

Шаг 4. Подключить trigger. В багажнике соедините красный хвостик видеокабеля с плюсом лампы заднего хода (после фильтра помех). С другой стороны (за магнитолой) подключите второй красный хвостик к проводу REVERSE/BACK магнитолы. Если ваша Android-магнитола считывает заднюю передачу по CAN-шине через внешний декодер, этот шаг у магнитолы можно пропустить.

Шаг 5. Настройки магнитолы. Включите ГУ, зайдите в системные (инженерные) настройки и выберите формат видеосигнала камеры заднего вида: AHD 1080p 25fps (или AHD 720p 25fps, если зеленый провод разрезан). Сохраните и перезагрузите устройство.

Схема подключения:

• Линия +12 В (красный провод питания камеры) — к плюсовому контакту фонаря заднего хода (только через фильтр помех или реле)
• Линия GND (чёрный провод) — на кузовную массу автомобиля или штатный минус
• Видеосигнал (Желтый RCA) — к разъёму Android-монитора CAM-IN
• Trigger (Красный хвостик на концах кабеля) — соединяет плюс лампы ЗХ и провод REVERSE на магнитоле (если нет CAN-адаптера)

⚠ Внимание: Что делать, если нет сигнала или идут помехи. Проверьте совпадение выбранного формата (720/1080) в магнитоле с состоянием зеленого провода. Если идут помехи при заведенном моторе — проблема в ШИМ-опросе ламп BMW, проверьте качество подключения фильтра помех.

❓ 05. Частые вопросы

В: Работает ли эта камера с магнитолами TEYES моделей CC2L, X1 или MAX CC?
О: Нет. Данная модель не работает с магнитолами TEYES CC2L, TEYES X1(Wi-Fi), TEYES MAX CC, так как они аппаратно не поддерживают цифро-аналоговый сигнал AHD.

В: Можно ли подключить камеру к устройствам от Pioneer, JVC или Alpine?
О: Нет, камера не работает с магнитолами PIONEER, JVC, CLARION, ALPINE. Эти устройства принимают только аналоговый композитный формат CVBS (который в данной камере отсутствует).

В: Подойдет ли эта камера к зеркалу-видеорегистратору?
О: Нет, камера не работает с зеркалами. Платы зеркал-видеорегистраторов не умеют обрабатывать коаксиальный AHD-сигнал.

В: Зачем на проводе висит зеленая петля?
О: Зелёный провод отвечает за переключение режима работы формат AHD 720/1080. Изначально камера настроена на 1080p. Если её перерезать, формат переключится на 720p.

В: Будут ли парковочные линии поворачиваться вслед за рулем?
О: Нет. Эта камера относится к типу Low и выводит статические (неподвижные) парковочные линии. Динамические поворотные линии реализуются самой Android-магнитолой при наличии соответствующего CAN-декодера.
